Pontfelhő szűrők

Pontfelhőszűrők segítségével csak a pontfelhő releváns részeit jelenítheti meg.

Ez szűrők létrehozásával és a kívánt szűrőparaméterek beállításával tehető meg.

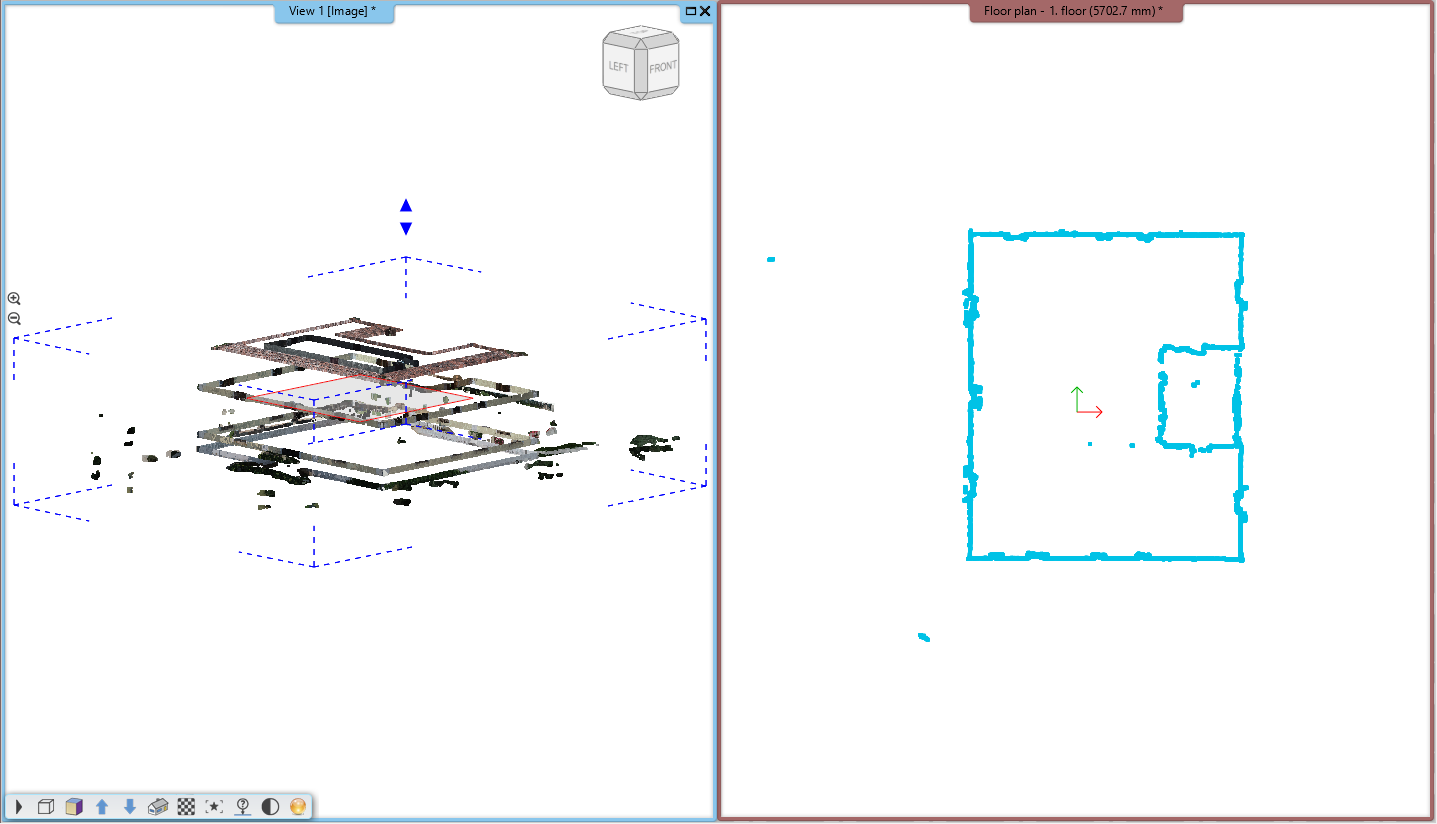

Egy szelvény szűrése lehetőséget biztosít a pontfelhő részeinek megjelenítésére/elrejtésére.

Egy pontfelhő szűréséhez használjon egy szelvényt (régiót) 3 irányban.

Új szűrő létrehozása

A parancs helye: Épület – Pontfelhő

1. Adja meg a szűrő síkját a térben az alábbi parancsok egyikével.

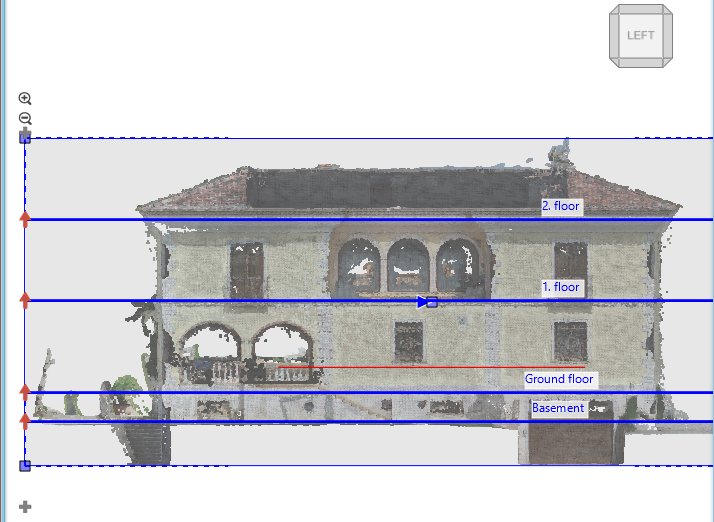

Szűrő vízszintes sík

Ez a parancs lehetővé teszi egy vízszintes régió megadását.

A specifikáció során a felület forgatható a marker pontokhoz rendelt parancsokkal.

Szűrő függőleges X

Ez a parancs lehetővé teszi egy függőleges régió megadását.
A specifikáció során a felület forgatható a marker pontokhoz rendelt parancsokkal.

Szűrő függőleges Y

Ez a parancs lehetővé teszi egy függőleges régió megadását.
A specifikáció során a felület forgatható a jelölőpontokhoz rendelt parancsokkal.

Függőleges szűrés 2 ponttal

Ez a parancs lehetővé teszi egy függőleges régió megadását 2 ponttal.
A specifikáció során a felület forgatható a marker pontokhoz rendelt parancsokkal.

Szűrés 3 pont alapján

Ez a parancs lehetővé teszi egy tetszőleges síkmetszet megadását.
A specifikáció során a felület forgatható a marker pontokhoz rendelt parancsokkal.

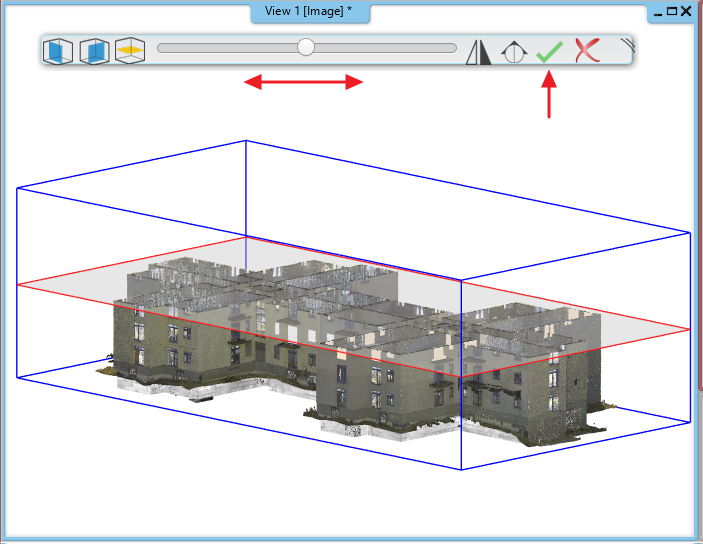

Kattintson a csúszkára a felület merőleges irányú mozgatásához. Nyomja meg az OK gombot a sík definició befejezéséhez.

2. Adja meg a szűrő nevét és a szelvény vastagságát a felugró dialógban.

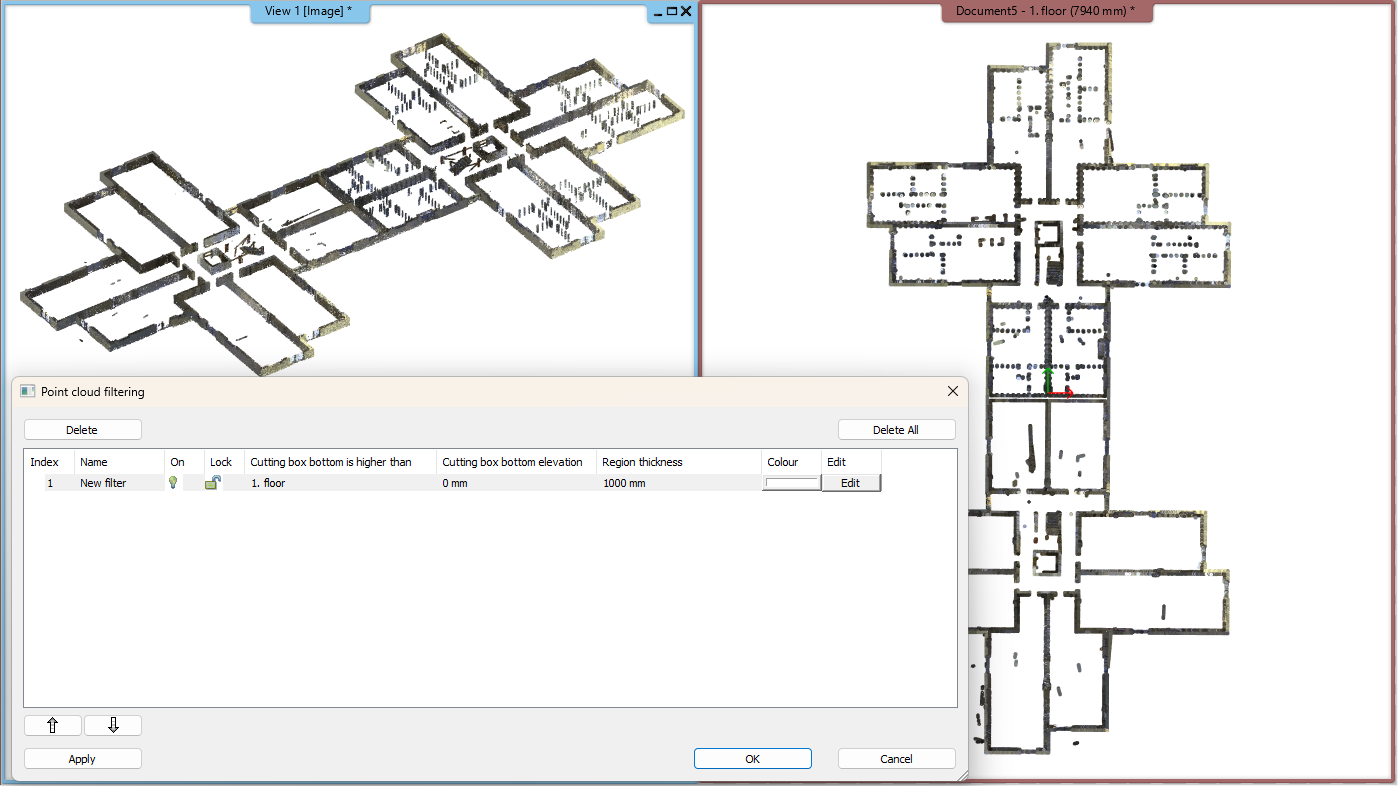

Régiók szűrése

Módosíthatja a szelvény ek láthatóságát, vastagságát, és pontos értékekkel megadhatja a padlómagasság feletti alapmagasságot z koordináta irányban.

Az aktuálisan hozzárendelt szín gombra kattintva módosíthatja a szelvény megjelenítési színét.
Válassza a Nem lehetőséget az eredeti pontfelhő-színek visszaállításához.
Módosíthatja a szelvény láthatóságát, vastagságát és a referenciapontot a felületre merőlegesen mozgathatja.
A szelvények megjelenítési sorrendje a párbeszédpanelen meglévő régiók egymás fölé helyezésével szabályozható.

Az alkalmaz gomb megnyomásával az új beállitások azonnal láthatóvá válnak.
A korábban meghatározott szűrőket törölheti a törlés parancs segítségével.

Kikapcsolhat szűrőket, hogy a pontfelhőt az adott szelvényben lévő pontok nélkül jelenítse meg.
