Nyílászárók keresztmetszeti lista

A nyílások metszete és a metszetvonalak alapján grafikus táblázatlistát készíthet és a rajzon elhelyezheti.

Parancs helye: Dokumentáció> Lista - Nyílászárók keresztmetszeti lista

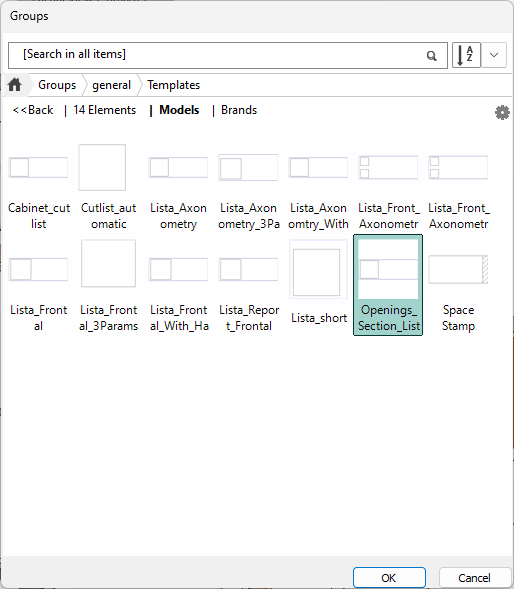

1. Válassza ki a csoportsablont, amelyben később a keresztmetszet és a fő paraméterek megjelennek.

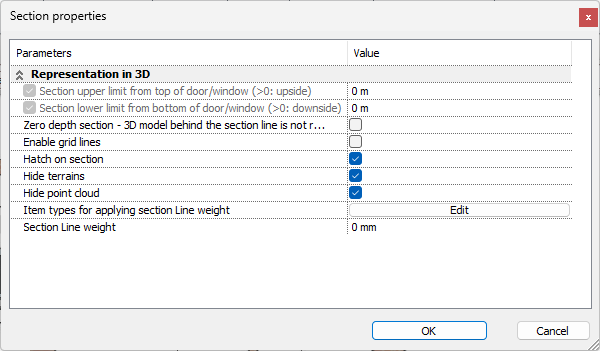

2. Adja meg a metszet megjelenítési paramétereit a megjelenő párbeszédablakban.

3. Válassza ki a rajzon azt a területet, amelyben az ajtók és ablakok listáját kéri.

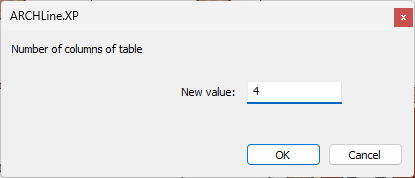

4. Adja meg a csoportositás méretét

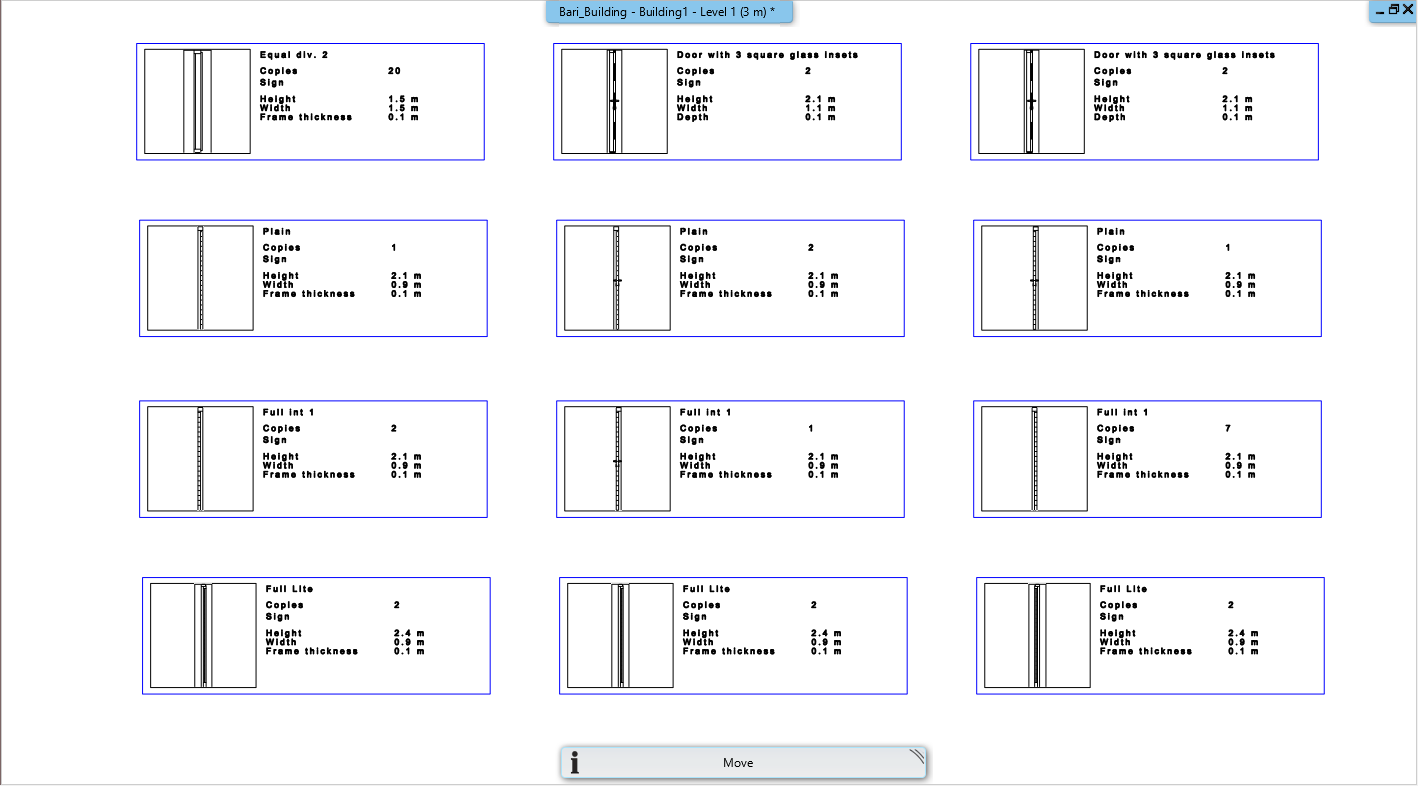

Az eredmény egy grafikus lista a rajzlapon.
