Projekt északi irány és a valódi észak különbsége

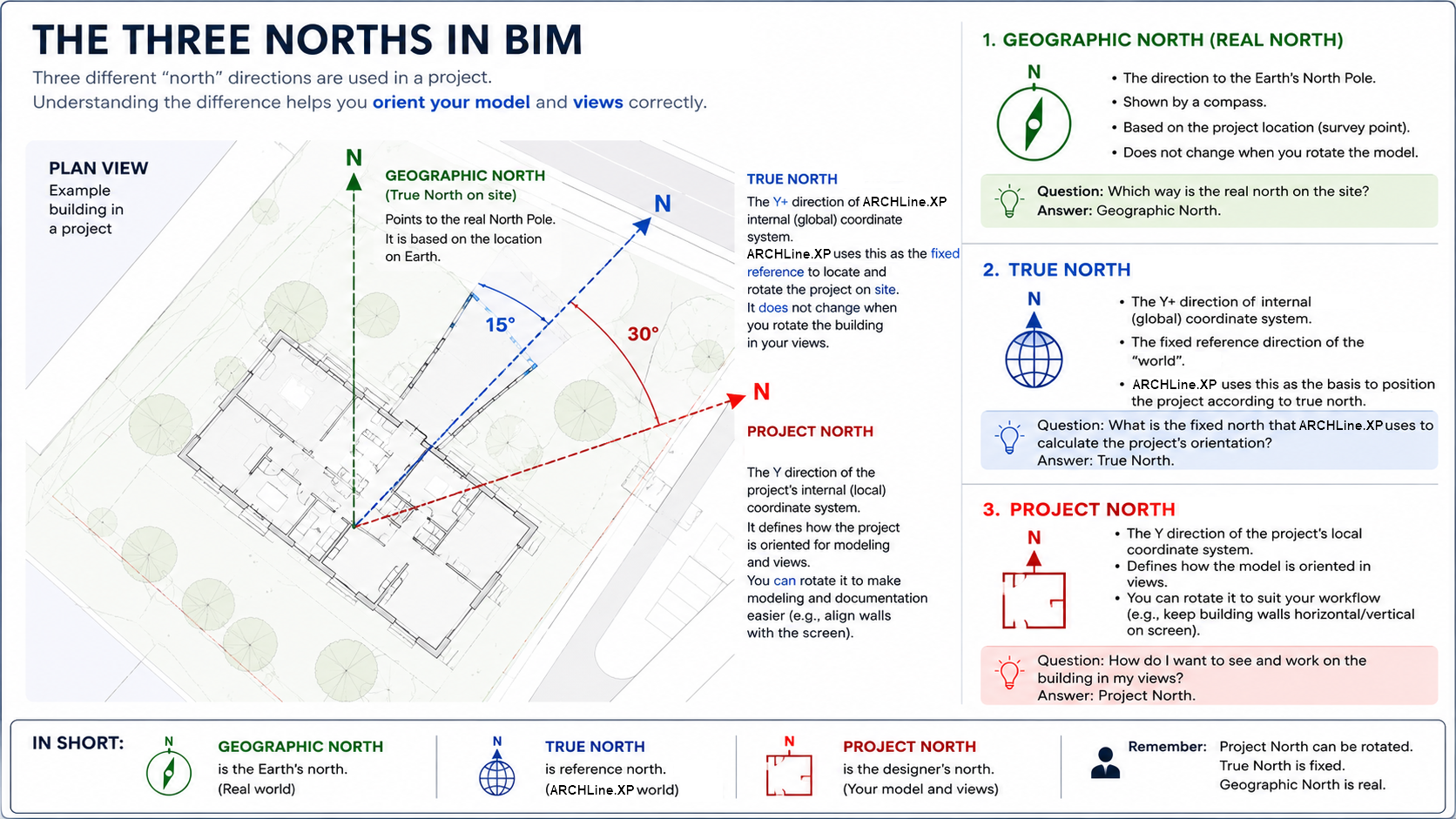

A BIM tervezésben az északi iránynak 3 fogalma van.

1. Valódi észak, amely az abszolút koordinátarendszer Y iránya.
2. Vetített (Projekt) észak, amely a projekt helyi koordinátarendszerének Y tengelyének iránya.
3. Geolokációs észak, amely a valódi iránytű iránya.

1. Geolokációs Észak (Valódi Észak)

Ez az a irány, amerre a Földön ténylegesen az északi sark található.

• Ezt mutatja az iránytű.
• A helyszínhez kötődik.
• Nem változik a rajz vagy a modell elforgatásakor.

Kérdés: Merre van a valódi észak a telken?
Válasz: Ez a geolokációs észak.

2. Projekt Észak

Ez a nézet, ami a tervező választása a rajzoláshoz.

• Általában úgy érdemes beállítani, hogy az épület főfalai vízszintesek és függőlegesek legyenek a képernyőn.
• Könnyebb így modellezni és méretezni.
• Nem feltétlenül egyezik a valódi északkal.
• Ez a beállítás leegyszerűsíti a távolságok bevitelét a fő irányok (X, Y) használatával.

Kérdés: Hogyan szeretném látni az épületet a monitoron munka közben?
Válasz: Projekt Észak.

3. Valódi Észak

Technikailag a Valódi észak a ARCHLine.XP globális koordinátarendszer Y+ iránya, amelyhez a projekt kapcsolódik.

Felhasználói szempontból :

• Az ARCHLine.XP belső "világának" északi iránya.
• Ehhez viszonyítja a program a helyszín tájolást, azaz a Projekt Északot.
• Elforgatás: A Projekt Észak a valódi északhoz képest van elforgatva.

Kérdés: Mi az a fix észak irány, amiben a ARCHLine.XP az épületet tárolja?
Válasz: A Valódi észak.

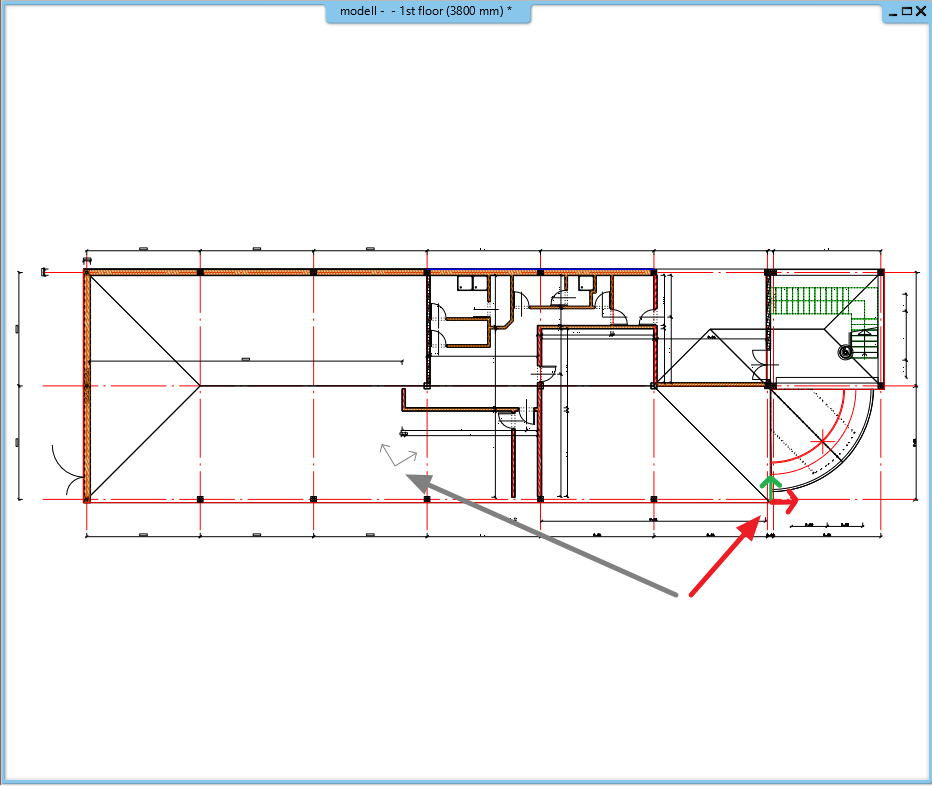

Koordináta origó pontok megjelenítése

A Projekt észak és a Valódi észak pontok az alaprajzon láthatók.  Az éppen aktív koordináta rendszer piros-zöld tengelyekkel, az inaktív pedig szürke tengelyekkel jelenik meg.

Valódi észak
Project északi irány
