Viewer mobilalakalmazás használata

Kezdőlap

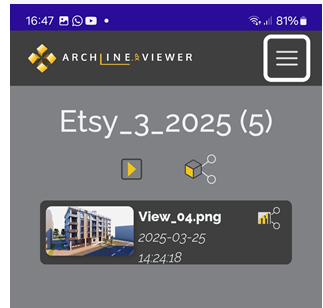

A menü a felhasználó által feltöltött projektek listáját mutatja. Megjeleníti az asztali ARCHLine.XP alkalmazásból feltöltött összes 3D modellt. A kívánt projekt megnyitásához koppintson a fájlnévre.

Megnyitási mód

Modell módot és megosztási módot biztosít.

Modell módban lehetővé teszi a 3D modell megtekintését, a navigálást, a vágást, a mérést, a projektstruktúra (emeletek) és a BIM paraméterek kiválasztását és ellenőrzését.

Megosztási módban létrehoz egy linket a 3D modell megtekintéséhez, amelyet megoszthat kompatibilis mobilalkalmazásokkal.

Gesztusok

A projekt alapértelmezés szerint 3D módban nyílik meg.

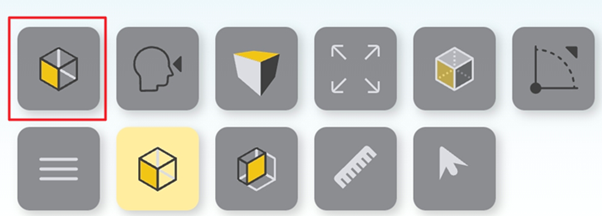

Az első gombbal válthat a 2D felülnézet és a 3D mód között.

A 2D felülnézet módban a következő műveleteket végezheti el:

Egyujjas mozgatás: amikor egy ujj a rajzterületet érinti, a rajz az ujj mozgatásával együtt mozgatható.
Kétujjas mozgatás: Amikor két ujj érinti a rajzterületet, a két ujj közötti távolság beállításával nagyíthatja vagy kicsinyítheti a rajzot.

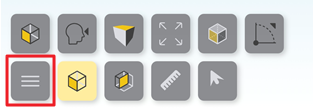

Tree View

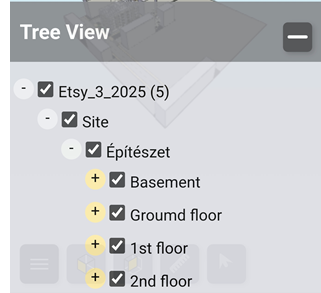

A modell szerkezete a tree view-ban látható. Egy adott szint kiválasztása a listában kiemeli azt a modellen. Egy emelet vagy elem kijelölésének megszüntetésével a listában azok kikerülnek a megjelenítésből.

3D mód

Kétféle 3D nézet létezik: 3D realisztikus és 3D átlátszó.

Egyujjas mozgatás: amikor egy ujj a rajzterületet érinti és mozog, a 3D modell folyamatosan forog a mozgás irányában. A 3D modellt átfogóan 360 fokban tekintheti meg.

Kétujjas mozgatás: Amikor két ujj érinti a rajzterületet, a két ujj közötti távolság beállításával nagyíthatja vagy kicsinyítheti a modellt.

Perspektíva kiválasztása

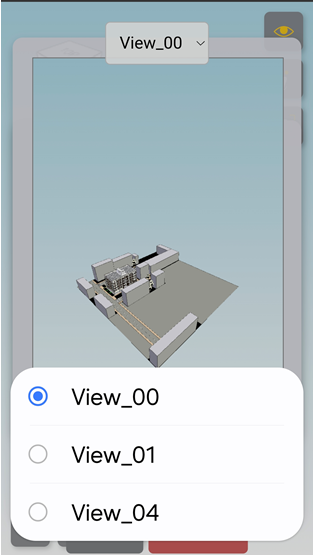

Válassza ki a kívánt perspektív nézetet a listából és kattintson az OK gombra.

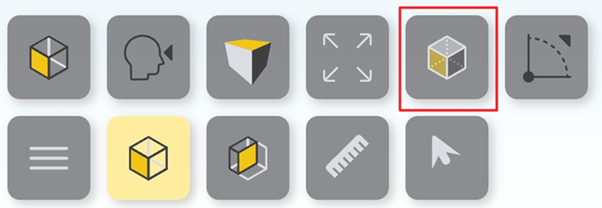

Metszet

Hozzon létre metszetsíkokat a 3D modellben.

Műveletek:

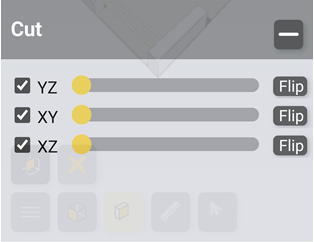

A metszetnézeti szerkesztési síkok 3 síkban jelennek meg: XY, XZ, XZ. A metszetnézet megjelenítését a csúszkával vezérelhető, hogy melyik sík(ok) jelenjen(ek) meg, és hogy megfordítva legyenek-e vagy sem.

Mérés

Távolság

Műveletek:

Kattintson a „Mérés” gombra, és válassza a „Távolság” eszközt:

• 1. Lépés: Adja meg a mérés kezdőpontját kattintással.
• 2. lépés: adja meg a végpontot kattintással. Megjeleníti a két megadott pont közötti hosszinformációt.
• 3. lépés: megismételheti az 1. és 2. lépést egy másik hosszúság méréséhez.

A megjelenített hosszinformáció törléséhez kattintson az X gombra.

Szög

Műveletek:

• 1. Lépés: Kattintson a „Mérés” gombra, és válassza ki a „Szög” eszközt.
• 2. lépés: Adja meg a szög első végpontját.
• 3. lépés: Adja meg a szög csúcspontját.
• 4. lépés: Adja meg a szög második végpontját.

A szög értéke az első végponttól a második végpontig az óramutató járásával ellentétes irányban jelenik meg. Kattintson az X gombra a megjelenített szöginformáció törléséhez.

Kiválasztás

Műveletek:

• 1. Lépés: Kattintson a „Kiválasztás” gombra.
• 2. lépés: Koppintson egy objektumra annak kijelöléséhez. Több objektumot is kijelölhet. Kijelölés megszüntetése: Koppintson a kijelölt objektumra a kijelölés megszüntetéséhez.
• 3a. lépés: Kattintson az „Info” gombra a tulajdonságok, a név, a típus és a BIM paraméterek megjelenítéséhez.

• 3b lépés: Kattintson a 2. gombra a kijelölt objektum(ok) elrejtéséhez.

• 3c. lépés: Kattintson a 3. gombra a kijelölés és a modell többi részének megjelenítéséhez/elrejtéséhez.


Kattintson az X gombra a kijelölés visszavonásához.
