3D dinamikus metszet

A 3D dinamikus metszet lehetővé teszi a felületek keresztmetszetének valós idejű megtekintését egy vágósík mozgatásával.

Megjegyzés: Az alaprajzon létrehozott metszetekkel ellentétben a dinamikus metszet a modell ideiglenes állapotát mutatja, és a parancs bezárása után visszatér az eredeti modellgeometriához.

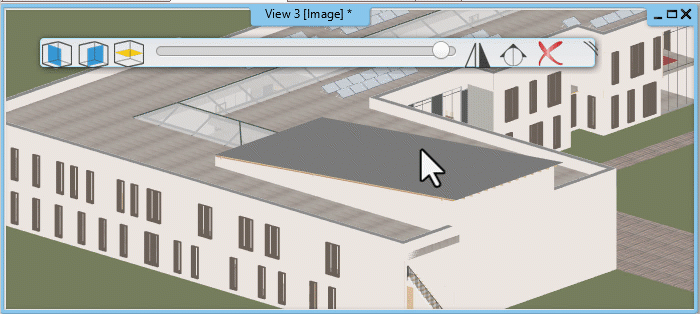

Kattintson a parancsokra a dinamikus 3D metszeti nézet szerkesztéséhez:

- XZ, YZ, XY mozgatása: Ezekkel a parancsokkal a metszeti síkot a metszeti síkra merőleges normálvektor által meghatározott irányba tolhatja el.

- Tükrözés: Ez a parancs megfordítja a metszetet.

- Metszet létrehozása: Ezzel a parancs segítségével építészeti metszetet hozhat létre.

- Bezárás: Ez a parancs bezárja a 3D dinamikus metszet eszközt. A metszeti sík eltűnik, és ismét láthatóvá válik az eredeti modellgeometria.
