Külső hivatkozások

Az ARCHLine.XP projektbe egyéb forrásból származó rajzot, modellt is beilleszthet külső referenciaként. A kapcsolt rajzban/modellben bekövetkezett minden változás az ARCHLine.XP projektben is megjelenik a rajz/modell újra betöltését követően.

IFC fájlok

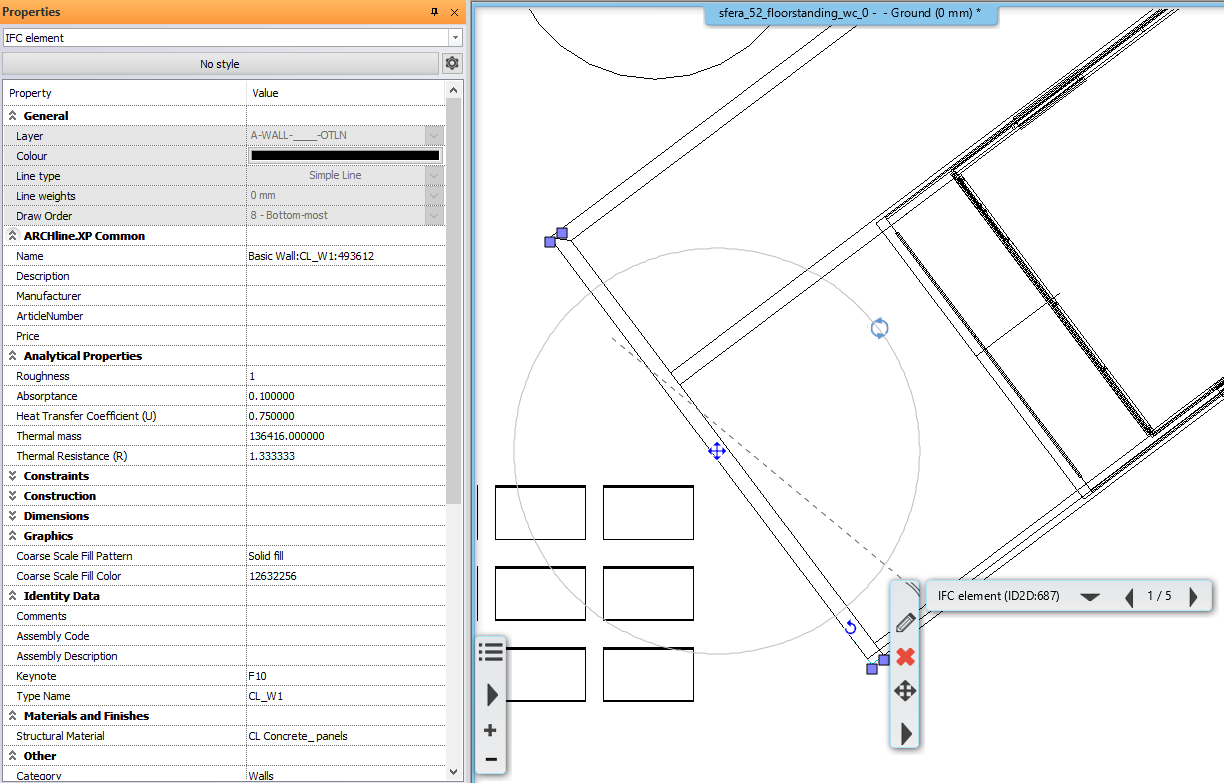

Az IFC fájlok beillesztését koordinációs célokra javasoljuk. Nem hoz létre natív ARCHLine.XP elemeket, mert minden elem geometriája IFCElement típusú marad, de az elemek összes BIM paramétere megtekinthető a Tulajdonság panelen az elemre kattintva.

Elhelyezés
Ha külső referenciát kapcsol az ARCHLine.XP projekthez, megadhatja, hogy a bejövő geometria hogyan legyen elhelyezve a modelljéhez képest.

• Használja az automatikus pozicionálást a beérkező geometria eredeti koordinátákkal történő elhelyezéséhez.
• A kézi pozicionálás lehetővé teszi, hogy a bejövő geometria eredetét egy adott pontra helyezze.

Szintek ábrázolása
Választható, hogy az IFC modell mint egység jelenjen meg az alaprajzon, amikor az összekapcsoláskor aktiv szinten jelenik meg az összes elem, vagy a program megpróbálja összerendelni a projekt szintjeit az IFC modellben megadott szintekkel. A második esetben az projekt szinteken elválasztva jelennek meg az összerendelt IFC elemek.

Info
A Tulajdonságok panel a kiválasztott elemről és annak paramétereiről tartalmaz információkat.

IFC

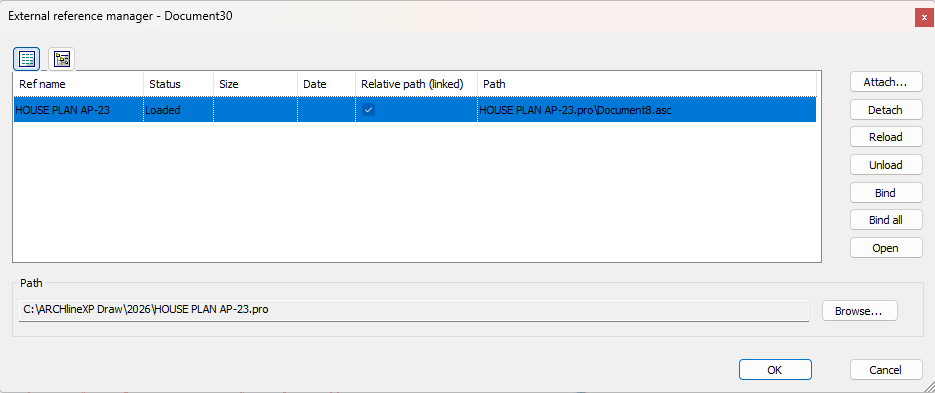

A Link IFC parancs beilleszt egy IFC modellt az aktuális projektbe külső hivatkozásként (link). Az így beillesztett IFC modellt nem lehet szerkeszteni, de az IFC fájl kapcsolása lehetővé teszi a modell 2D / 3D formátumban való megtekintését és az elem vonzáspontok elérését. A módszerrel a tervét egy másik tervezőcsapat munkájához igazíthatja, pl. belsőépítészetet az építészeti modellhez. Az eredeti IFC fájl frissítésekor frissítheti a hivatkozást, amikor újratölti a Külső hivatkozás kezelő dialógban.

Revit RVT
A Link RVT parancs beilleszt egy Revit modellt az aktuális projektbe külső hivatkozásként (link). Az így beillesztett Revit modellt nem lehet szerkeszteni, de az RVT fájl kapcsolása lehetővé teszi a modell 2D / 3D formátumban való megtekintését és az elem vonzáspontok elérését. A módszerrel a tervét egy másik tervezőcsapat munkájához igazíthatja, pl. belsőépítészetet az építészeti modellhez. Az eredeti RVT fájl frissítésekor frissítheti a hivatkozást, amikor azt újratölti a Külső hivatkozás kezelő dialógban.
