Szintek

A szint megfelel a padló építészeti jelentésének. A szintek vízszintes síkok, amelyekhez viszonyítva meghatározzák az elhelyezett elemek például falak, oszlopok, tetők, padlók és mennyezetek magasságát.

Ahogy a valóságban egy épület emeletekből épül fel, a tervet emeletenként, szintenként is el lehet készíteni. Új projekt megnyitása automatikusan négy szintet hoz létre. A további emeleteket a tervezőnek kell hozzáadnia a tervnek megfelelően.

Szintek közötti navigálás
Az épületek és azok szintjei közötti navigálás többféle módon is megtehető:

• A Projekt navigátorral lehet váltani az épületek és azok szintjei között is. Bármelyik épületen helyezkedik el az itt kiválasztott szint, az automatikusan az aktív szintté válik.

• Az Irányítópulton a kék nyilakkal lehet váltani az aktív épület szintjei között. Ezekkel a gombokkal az eggyel feljebb vagy lejjebb található szintre ugrik az alaprajzi nézet.

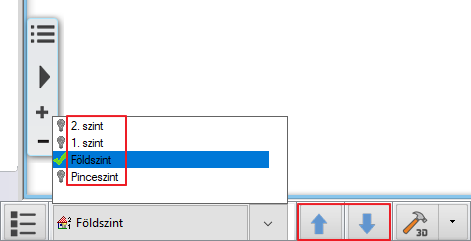

• Az állapotsoron a kék nyilakkal vagy a legördülő listában is válthat az aktív épületek szintjei között. Itt a nyilakkal az eggyel feljebb vagy lejjebb található szintre ugrik az alaprajzi nézet, a listából pedig az aktív szintet lehet kiválasztani.

A Szintmódosítás párbeszédablak megnyitása
A szintek kezelésére szolgáló párbeszédablakot kétféle módon érheti el a programban.

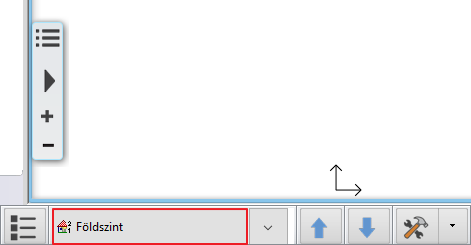

• Alaprajzi nézetben az állapotsoron kattintson az aktív szint nevére

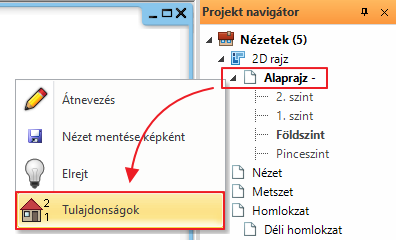

• A Projekt navigátorban jobb egérgombbal kattintson a szintcsoport nevére (a képen: Alaprajz), majd válassza a Tulajdonságok lehetőséget.

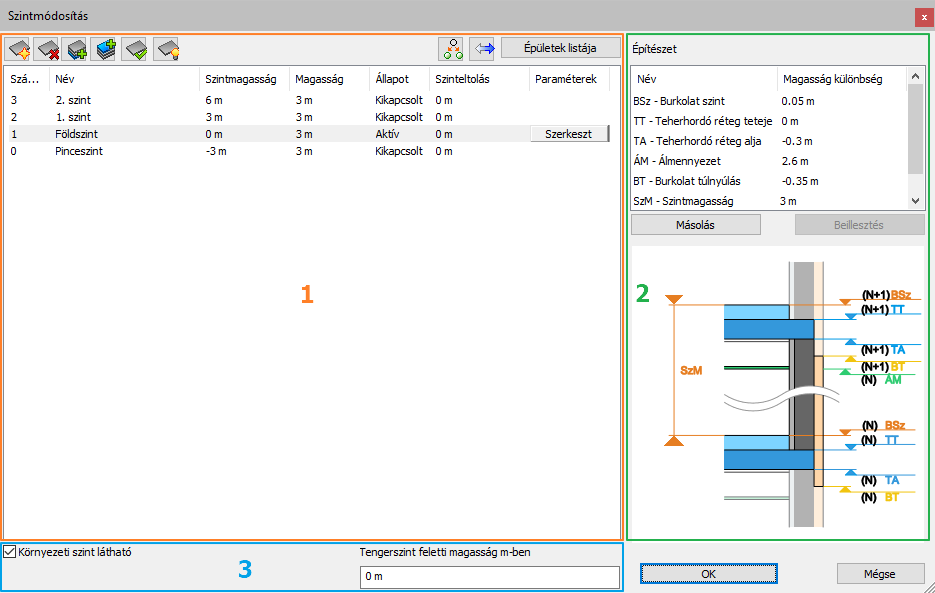

A Szintmódosítás párbeszédablak működése

1. Ez a terület szolgál a szintek paramétereinek beállítására, a szintek kezelésére.
   • • Szint beszúrása az aktív szint alá/fölé: az aktív szint tulajdonságait lemásolva készít a program egy új szintet az alá vagy fölé.
     • Szint törlése: a kijelölt szint törlésére szolgál.
     • Szint beszúrása a lista aljára: az összes szint alá szúr be alapbeállításokkal egy szintet a program.
     • Szint beszúrása a lista tetejére: az összes szint fölé szúr be alapbeállításokkal egy szintet a program.
     • Szint aktiválása: az aktív szintre ugrik a program a párbeszédablak bezárásakor.
     • Szintek láthatóságának beállítása: az aktív szinten megjelenített további szintek láthatóságát lehet be-/kikapcsolni.
     • Elemek másolása egyik szintről a másikra: a funkció aktiválása után az alaprajzon ki kell jelölni a másolandó elemeket.
     • Elemek mozgatása egyik szintről a másikra: a funkció aktiválása után az alaprajzon ki kell jelölni a mozgatandó elemeket.
     • Épületek listája: be lehet állítani különböző épületeket egy projekten belül, ezek láthatósága külön állítható.
     • A Név oszlopban a szinteknek egyedi nevet lehet beállítani.

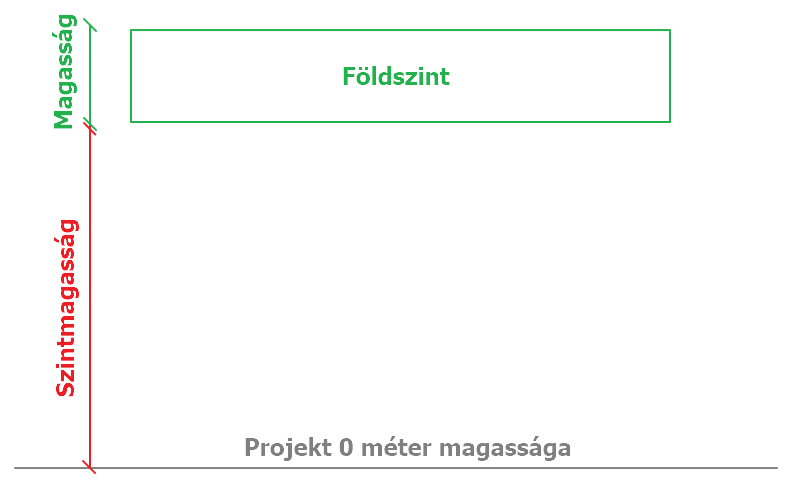

     • A Szintmagasság oszlopban a Projekt 0 méter magasságától számított függőleges távolságot lehet beállítani.
     • A Magasság oszlopban a szintek egyéni magasságát lehet beállítani.

1. • • Állapot: ebben az oszlopban tudja beállítani az aktív szintet (az alaprajzon megjelenített szint), valamint azt, hogy melyik szintek jelenjenek még meg pauszként (nem szerkeszthető formában) az aktív szinten.
     • Szinteltolás: ebben az oszlopban be lehet állítani egy értéket, amivel a falak és födémek relatív magasságát el lehet tolni. Ahhoz, hogy ez a beállítás életbe lépjen, be kell állítani a falak és födémek tulajdonságaiban a megfelelő kapcsolási pontot.
     • Paraméterek: ebben az oszlopban a szerkesztés gombra kattintva BIM paraméterek rendelhetők a szintekhez.

2. Ezen a területen lehet beállítani a falak és födémek kötéspontokhoz kapcsolt rétegmagasságait.
   A falak és födémek kötéspontjainak megnevezését és magasságát az előnézeti kép segítségével tudja beállítani. Ezeket a pontokat később a falak és a födémek tulajdonságkezelőjében tudja hozzárendelni a kívánt rétegekhez.
   • • BSz - Burkolat szint
     • TT - Teherhordó réteg teteje
     • TA - Teherhordó réteg alja
     • BT - Burkolat túlnyúlás
     • ÁM - Álmennyezet
     • SzM - Szintmagasság

3. Ezen a területen lehet beállítani a tereppel kapcsolatos paramétereket.
   • • A Környezeti szint látható funkció a terepet teszi láthatóvá minden szinten vagy csak a szülő szinten.
     • A Tengerszint feletti magasság m-ben funkció a teljes projektet helyezi el a valós magassági síktól beállított magasságra
