Tervezési fázisok

• Tervezési fázisok
• Fázis szűrők
• Falszakaszok fázisbeállítása

A tervezési fázisok használatával lehetőség van a meglévő állapot és az új építési terv egyidejű bemutatására. A tervezési fázisok elkülöníthetők és a fázisszűrők használatával a tervezési folyamat minden szakasza bemutatható. Az épületek felújítása, vagy a bonyolultabb projektek tervezése lényegesen egyszerűbb a tervezési fázisok használatával.

Tervezési fázisok
A tervezési fázisok lehetnek: Meglévő elemek vagy Új elemek. Új elem létrehozása mindig az aktuális fázishoz van rendelve (Meglévő vagy Új). A Lebontás nem fázis, nem lehet elemet létrehozni lebontási fázissal. Bármely elemet ki lehet jelölni lebontásra a módosítás parancs segítségével. A fázisok a teljes dokumentációban követhetők: a 3D-s nézet, a metszetek, a homlokzatok és az anyagkimutatás is az aktuális fázis állapotát követi.

• 1. Új elemek az új építési fázisban jönnek létre.
  2. Meglévő elemek a Meglévő állapot fázisban létrehozott elemek.
  3. Lebontandó elemek: az előző fázisban létrehozott elem a következő fázisban megszűnik.

Bármely elem a módosítás parancs segítségével átállítható bármely más tervezési fázisra.

Fázis szűrők
A fázis szűrők olyan szabályok, amelyek az elemek állapota szerint (Új, Meglévő, Lebontandó) történő megjelenítésére vonatkoznak. Az ARCHLine.XP 5 fázis szűrővel rendelkezik:

• 1. Összes fázis
  2. Meglévő állapot
  3. Bontási terv
  4. Meglévő állapot bontás után
  5. Új építési terv

Az alábbi képek egy alaprajzot mutatnak egy meglévő fallal, lebontott ablakkal, és egy elhelyezett új ablakkal a különböző fázisokban.

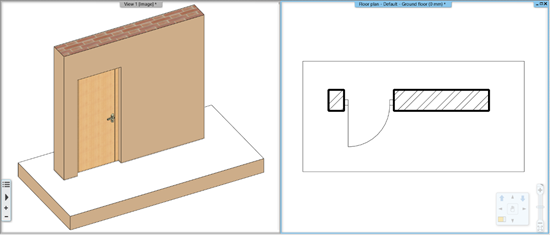

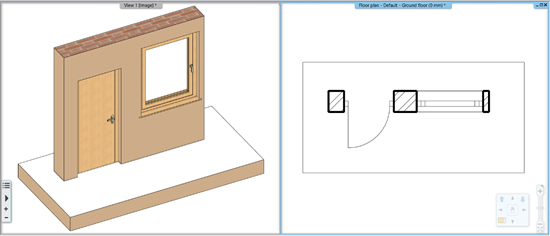

• Meglévő állapot

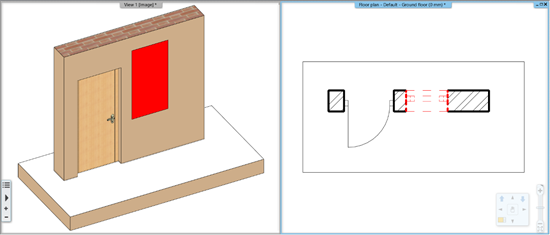

• Bontási terv: ARCHLine.XP az alaprajzon pirossal jelöli, 3D-ben automatikusan kitölti az űrt a lebontott ablak helyén.

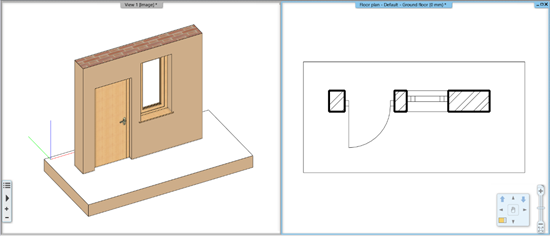

• Meglévő állapot a bontás után: ARCHLine.XP 3D-ben a nyílászáró helyén az áttörést mutatja, mely az eltávolított ablak/ajtó helyén keletkezett.

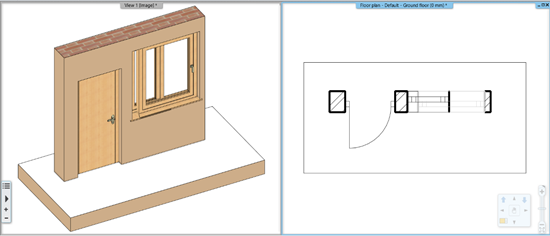

• Új építési terv

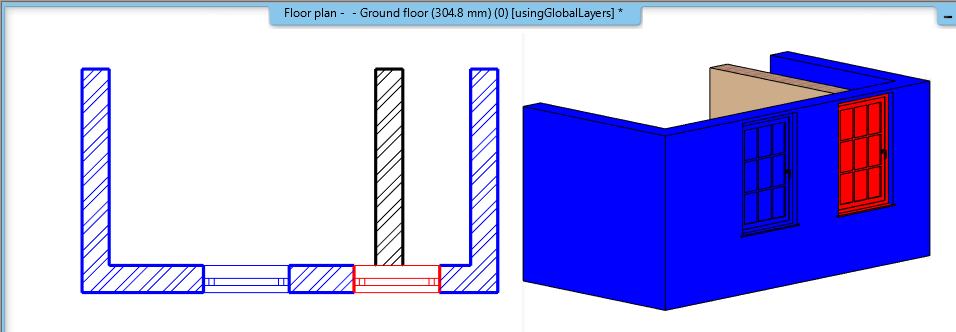

• Összes fázis: ARCHLine.XP az összes elemet megjeleníti.

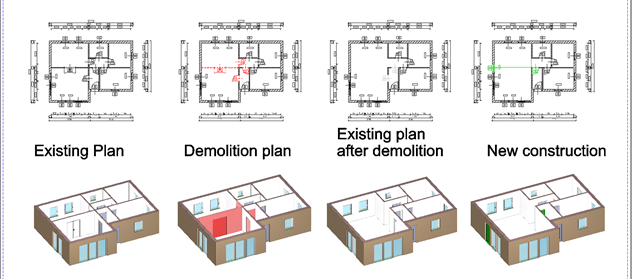

Az alábbi ábra egy valós alaprajzot mutat a különböző tervezési fázisokban:

Meglévő terv      Bontási terv      Meglévő állapot a lebontás után      Új Építési terv

Falszakaszok fázisbeállítása
Falak esetében arra is lehetőség nyílik, hogy a falnak csak egy bizonyos részét jelöljük bontásra. Ebben az esetben fal helyi menüjében található Szerkesztés / Fallal vágás vagy Vonallal vágás lehetőséggel kettévághatjuk a kívánt ponton a falat, megmaradó és bontandó szakaszra. A fal sikeres elvágása után a falban egy vonal jelzi az újonnan létrejött két falszakasz határolóvonalát. A vonal eltüntetéséhez a T kapcsolat paranccsal összekapcsolható az imént elvágott fal két új szakasza. Ezután már áthelyezhető az egyik szakasz a megfelelő fázisba.

Példa: Ablak lebontása, majd új fal létrehozása T kereszteződésben az ablak helyén (2021-es verzió)

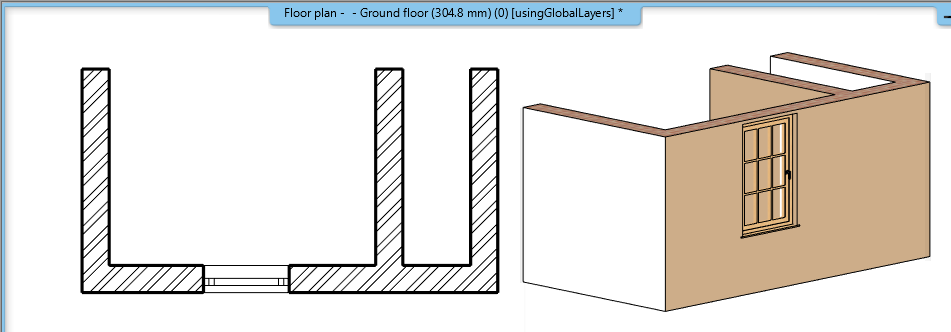

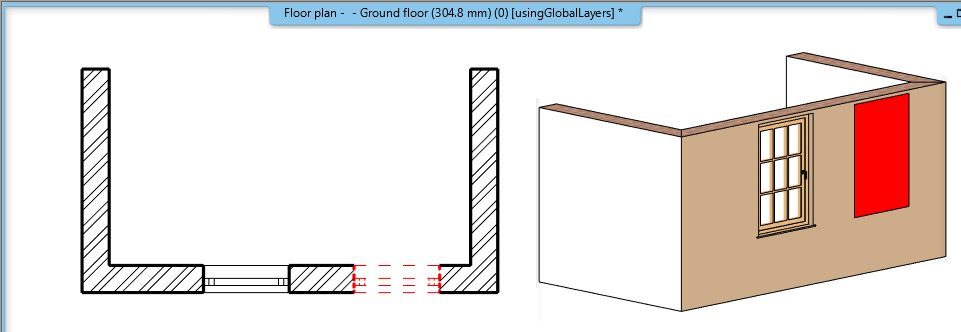

1. Változtassa meg az ablak fázisát meglévőről a lebontási állapotra

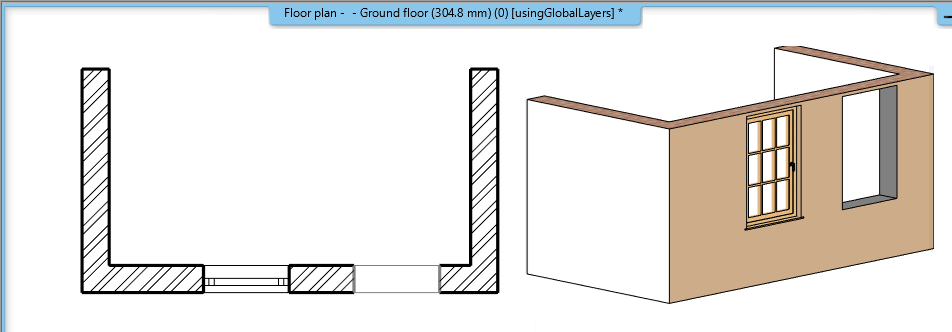

2. JElenitse meg a nézetet Bontás után.

3. Váltson új épités fázisra. Rajzolja meg az új falat. Jelenítse meg a nézetet új építési terv állapotban.
