Koordináta rendszer és az origó használata

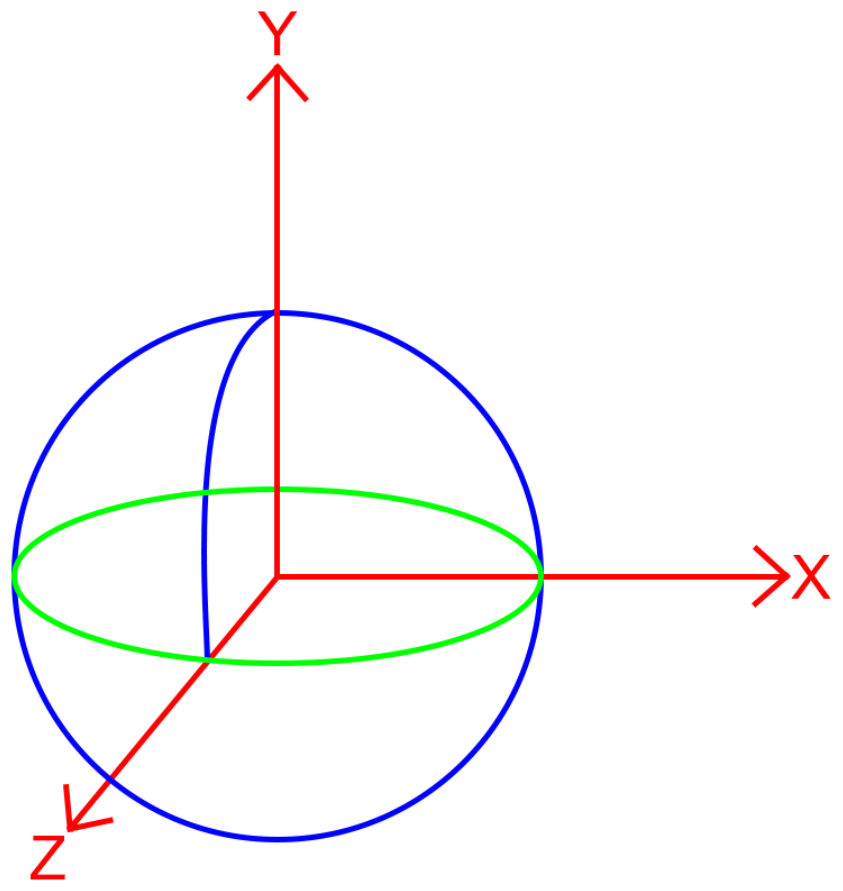

Derékszögű koordinátarendszer
Az ARCHLine.XP-ben a pontmegadás során két koordinátarendszert lehet használni:

• rögzített koordinátarendszer (WCS) és
• áthelyezhető felhasználói koordináta-rendszer (UCS).

Az ARCHLine.XP két vagy háromdimenziós derékszögű koordinátarendszert használ. Descartes emlékére Descartes-félének nevezzük az ilyen koordináta-rendszert. A derékszögű koordinátarendszer mellett a Polar koordinátarendszert is lehet használni az ARCHLine.XP-ben, de ez nem a cikk témája. Hagyományosan az x-tengely vízszintes, az y-tengely pedig függőleges, a pozitív szám jobbra/felfelé, a negatív pedig a balra/lefelé eső irányt jelöli.

Rögzített koordinátarendszer vagy WCS (más terminológiával világ-koordinátarendszer)
A projekt elemei rögzített koordinátarendszerben (WCS) vannak tárolva, új projekt indításakor a rögzített koordinátarendszer és a felhasználói koordinátarendszer azonos. A rögzített koordinátarendszer nem teszi lehetővé az x tengely irányának megváltoztatását. Az y tengely mindig egyenesen felfelé áll, és nem lehet elforgatni.

Felhasználói koordinátarendszer
Sok esetben könnyebben lehet tervezni egy saját koordináta-rendszer segítségével. Ezt a rendszert felhasználói koordináta-rendszernek (UCS) hívjuk. Különösen hasznos lehet, ha az épület fő falának iránya nem vízszintes vagy függőleges, hanem pl. 25 fokot zár be az X tengellyel, mert áthelyezheti és elforgathatja a felhasználói koordináta-rendszert. A felhasználói koordináta-rendszer origó pontja áthelyezhető egy új pontba.
A felhasználói koordinátarendszert a következő paranccsal lehet megadni: Rajz - Eszközök - Új Origó - Lokális origó áthelyezése. A felhasználói koordinátarendszert visszaállíthatja, és visszatérhet a rögzített koordinátarendszer eredetéhez a következő paranccsal: Rajz - Eszközök - Új origó - Alaphelyzet

Pontok vagy koordináták megadása
A pontok vagy koordináták megadásának három módja van:

• Az abszolút koordináták felhasználásával

Relatív koordináták használata

• A távolság megadásával

Abszolút koordináta megadás
Az abszolút koordináták az alapértelmezett koordinátarendszert vagy WCS-t (más terminológia szerint a világ-koordinátarendszert) jelentik. Az abszolút koordinátákat mindig az origóponttól mérjük: 0, 0.

Relatív koordináta megadás
Az ARCHLine.XP-ben a relatív koordinátákat mindig a rajz utolsó beviteli pontjától mérjük.

Távolság megadása
A távolság megadása azt jelenti, hogy a következő beviteli értéket úgy határozzuk meg, hogy a kurzort a kívánt irányba húzzuk, és a távolság értékét a beviteli mezőben megadjuk. A megadott érték aktiválása az  Enter billentyűvel történik.
Példa: 6m hosszú vízszintes falat rajzolunk. Adjuk meg a fal első pontját, majd mozgassuk a kurzort jobbra a vízszintes közelében, és írjuk be a következőt: 6m és  Enter. Ha az érték után beírjuk a mértékegységet, akkor a szoftver mindig a tényleges modell egységgé alakítja az értéket.

Hogyan lehet váltani a relatív és az abszolút koordináták között?

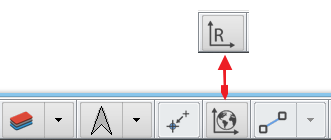

Az ARCHLine.XP alján található állapotsorban van egy gomb az aktuális koordináta beviteli mód megjelenítéséhez. A relatív és abszolút koordináták közötti váltáshoz nyomja meg a gombot.
