Mentse el a modellt IFC fájlként, hogy egy IFC-tanúsítvánnyal rendelkező alkalmazás használhassa, amely nem az ARCHLine.XP .pro fájlformátumot használja.

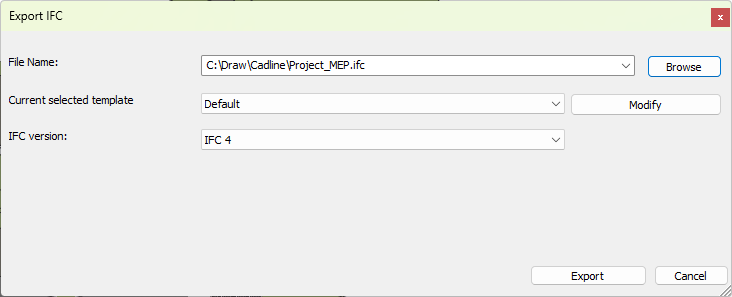

Hely: Fájl - Exportálás - IFC
A párbeszédpanelen, a Fájlnév mező mellett kattintson a Tallózás gombra.
Böngésszen az IFC fájl célmappájában, és adjon nevet az IFC fájlnak.
2. Válassza ki az IFC sablonfájlt. A sablonfájlban igény szerint konfigurálhatja az IFC exportálási beállításokat.
3. Válassza ki az IFC exportálás verzióját (2.3 vagy 4.0).
4. Kattintson az Exportálás gombra.
IFC exportálási tulajdonságok
Kattintson a Módosítás gombra az IFC exportálása párbeszédpanelen.

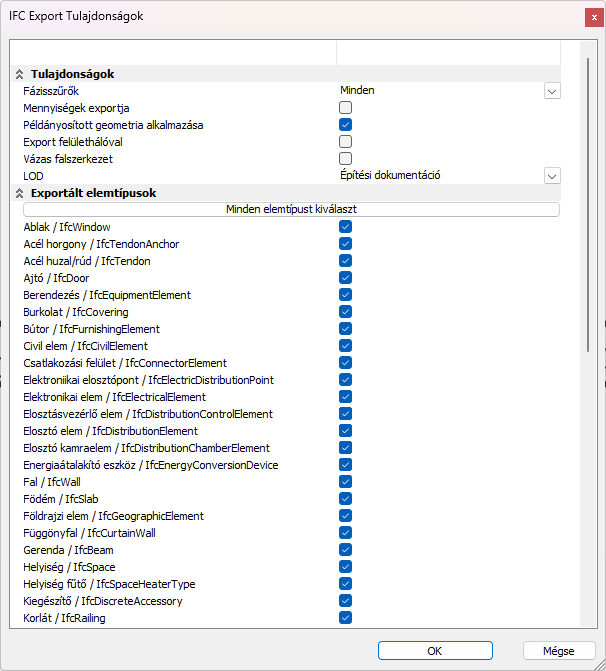

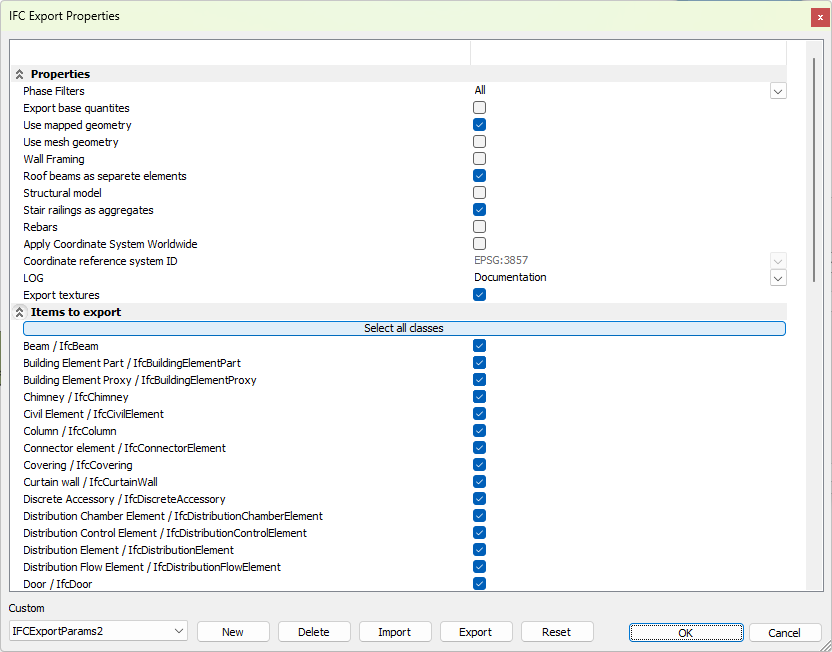

Megjelenik az IFC exportálási tulajdonságok párbeszédpanel.
- Tulajdonságok
| Option | Description |
| Phases | Lehetővé teszi a projekt adott fázisainak exportálását, lehetővé téve a különböző építési szakaszokat (pl. meglévő, új építés) reprezentáló IFC fájlok létrehozását. |
| Export base quantities | Az IFC alapmennyiségek szabványosított, geometriától független és nettó/bruttó mértékértékek (pl. NetSideArea, BruttóTérfogat) például falak vagy födémek esetében, amelyek elengedhetetlenek a mennyiségszámításhoz (QTO). |
| Use mapped geometry | Natív BIM-típusok IFC szabványoknak megfelelő modellgeometriává alakítása, a fájlméret és a pontosság optimalizálása. |
| Use mesh geometry | Biztosítja az összetett alakzatok, helyszínmodellek vagy organikus formák pontos ábrázolását |
| Wall Framing | Válassza ezt a lehetőséget a falak vázelemeinek exportálásához. |
| Roof beams as separated elements | A tető exportálható összeállításként, amely az összes alkatrészt (felületek, szarufák és szelemenek, vagy más, a tetőbefoglalt elemek) saját alakzattal egyesíti, vagy az alkatrészek különálló elemekké válhatnak. |
| Structural model | Ezt a lehetőséget kiválasztva csak a modell szerkezeti elemeit exportálhatja. |
| Railings as aggregates | A lépcsőkorlátok IFC-be történő összesített exportálása biztosítja, hogy a korlátelemek (oszlopok, baluszterek, tartóelemek) a fő lépcsőelem (IfcStair) alá legyenek beágyazva, ne pedig különálló elemekként jelenjenek meg. |
| Rebars | Válassza ezt a lehetőséget a modell betonacéljainak exportálásához. |
| Apply Coordinate System worldwide | Egy globális koordináta-rendszer IFC exportra való alkalmazása biztosítja, hogy a különböző tudományterületekről származó, különböző szoftverekben létrehozott modellek megfelelően illeszkedjenek egy globális, valós kontextusba (pl. georeferálás). |
| Coordinate reference system ID | Az IFC exportált koordináta-referencia-rendszer (CRS) azonosító, például az EPSG-kódok, meghatározza egy BIM projekt valós geolokációját az IfcProjectedCRS és az IfcMapConversion entitásokon belül. Ehhez be kell állítani a projekt alappontját/felmérési pontját, és ki kell választani a megfelelő földrajzi térképezést (pl. EPSG:6326) az exportálás során, hogy biztosítsa a pontos térbeli elhelyezést a GIS-ben vagy más CAD-szoftverben. |
| LOG | Válassza ezt a lehetőséget a geometriai szintek exportálásához. A BIM-ben a geometriai szint (LOG) határozza meg a 3D objektum alakjának, méretének és helyének pontosságát, összetettségét és részletességét a projekt különböző szakaszaiban. |
| Texture | Az IFC textúra export az IFC4-től támogatott. |
2. Exportálandó elemek
A párbeszédpanel minden sora egy elemkategóriát jelöl. Az ARCHLine.XP szabványos épületelemek esetében a hozzárendelt IFC osztálynév sorokban jelenik meg.
Sablonkezelő parancsok

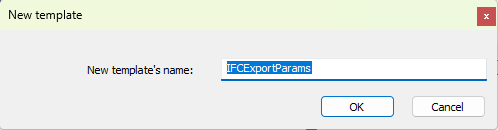

1. Új sablonok
IFC-be exportálás előtt ajánlott olyan általános sablonokat létrehozni, amelyeket gyakran használ a munkájában. Ezt megteheti egy új IFC sablon létrehozásával vagy egy meglévő szerkesztésével.
2. Sablon létrehozása meglévő beállítás alapján
Válasszon ki egy beállítást a párbeszédpanelen, majd kattintson az Import gombra.
Módosítsa a beállításokat igény szerint
Kattintson az Export gombra, adjon meg egy új fájlnevet, és mentse el az új sablont az OK gombra kattintva.
3. Visszaállítás
A Visszaállítás a gyári alapbeállítások visszaállítását jelenti.
4. Törlés
A Törlés a kiválasztott sablon törlését jelenti.
5. Exportálás. Beállítások mentése:
A beállítások új IFC sablonfájlba mentéséhez kattintson az Export gombra, keresse meg a célmappát, és adjon meg egy új fájlnevet. Kattintson az OK gombra. A módosított beállítások mentéséhez kattintson az OK gombra.
Projekt IFC formátumba exportálásakor az ARCHLine.XP a kiválasztott IFC sablonfájlt használja.
