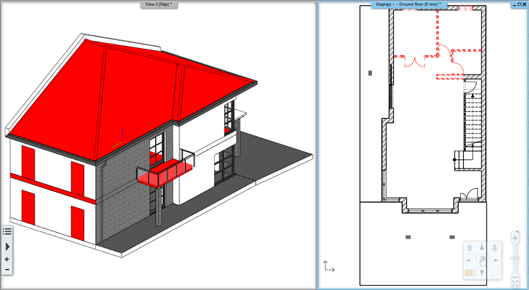

A grafikus felülírásoknak köszönhetően a különböző fázisok ábrázolása a különféle szakágak igényei szerint testre szabható. A grafikus felülírás nem más, mint annak meghatározása, hogy az adott színnel, vonalvastagsággal és kitöltéssel rendelkező elem eredeti tulajdonságai ellenére a felülírásban meghatározott színnel, vonalvastagsággal és kitöltéssel jelenjen meg. Ennek köszönhetően például a bontási terv minden bontásra jelölt eleme egyszerre jelenhet meg automatikusan piros színnel, s nem kell azok megjelenését más manuális módszerrel átállítani.
A parancs helye: Szalagmenü > Szerkesztés > Fázisok > Grafikus felülírások
A grafikus felülírásokat minden fázisszűrőben külön-külön megállapíthatjuk az egyes fázisokra. Ez a „Minden” fázis esetében – amelyet a fázisok egymásra vetített megjelenítésére használunk -, a megfelelő beállítások mellett egy jól áttekinthető, a fázisokat színekkel elkülönítő technikai vagy akár dokumentációs célú rajzként is felhasználható.
Az egyes elemek megjelenése a fázisokban teljes mértékig testre szabható: a színek, a vonaltípusok, a vonalvastagságok, a kitöltések és a megjelenítés módja is egyéni igények szerint alakítható.
A funkció lehetőséget ad az alapbeállításoktól való eltérésre, amire akár regionális akár esetleg szakági okokból is szükség lehet.
A funkció akkor lehet továbbá igazán hasznos, ha a terven össze szeretné hasonlítani az új elemeket, a meglévő elemeket és a lebontandó elemeket. A különböző fázisoknak egyedi beállításokat megadva egyben megtekinthető a Minden fázisra kattintva a teljes terv mind alaprajzi nézetben, mind pedig 3D nézetben.
