Szinthez tartozó kötéspontok – ARCHLine.XP

A szinthez tartozó kötéspontok lehetővé teszik az elemek alapjának és tetejének szintmagasságtól függő megadását és frissítését.

A kötésponthoz kapcsolt magasság megadás az az építészeti elemek, például falak, födémek, oszlopok, gerendák alapjának és a tetejének a szinthez való viszonyát jelenti.

A kötéspontok használata rugalmasságot és pontosságot biztosít a modellezésben, pl. ugyanazt a fal stílust alkalmazhatja különböző magasságú emeleteken, ha például az alapszint 3.8 m, a felső emeletek pedig 3 m magasak.

Amikor a szint magassága megváltozik, az összes kötésponttal megadott elem automatikusan frissíti alapjának és tetejének magasságát.

Minden szinthez hat kötéspont tartozik:

BSz - Burkolat szint
TT - Teherhordó réteg teteje
TA - Teherhordó réteg alja
BT - Burkolat túlnyúlás
ÁM - Álmennyezet
SzM - Szintmagasság

Ezzel a módszerrel a fal rétegeit 6 előre definiált kötésponthoz kapcsolhatja, ami a valódi magasságát határozza meg. Ha a szint magassága változik, a hozzákapcsolt falak automatikusan követik a változásokat.

Néhány példa:

TA + 0,5 m: a Teherhordó réteg alja + 0,5 m
(1)TA + 0,15 m: a Teherhordó réteg alja a felső szinten + 0,15 m

A fal tulajdonságainak beállításakor meghatározhatja minden egyes réteg alját és tetejét egy rögzített értékben vagy a kötéspontokkal összekötött paraméterekkel.

Fal szinthez kotott retegmagassagai_1.png

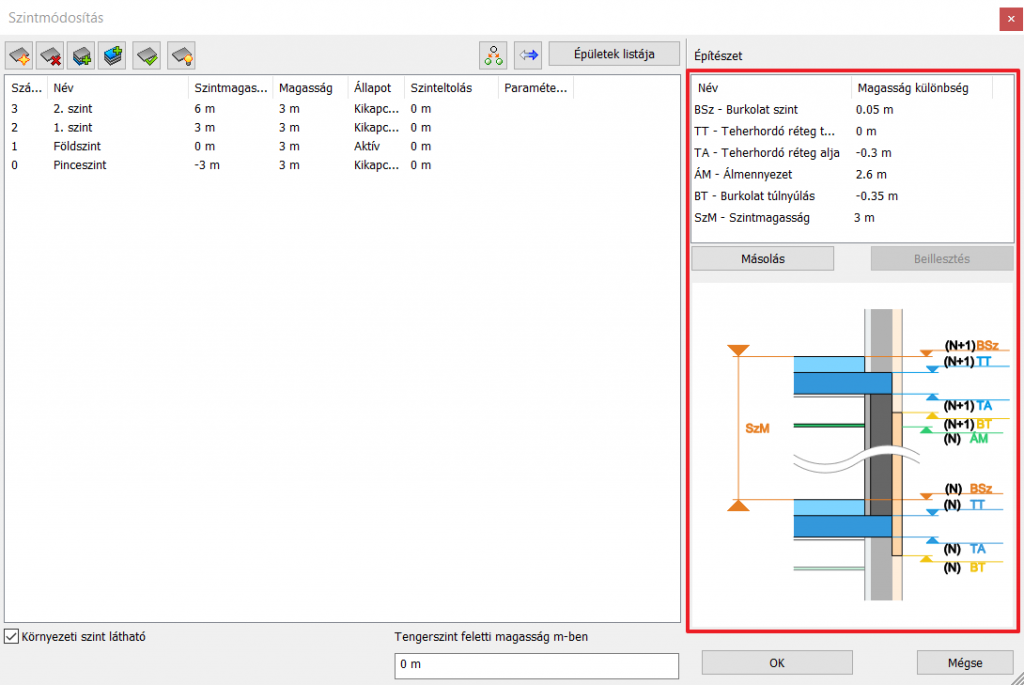

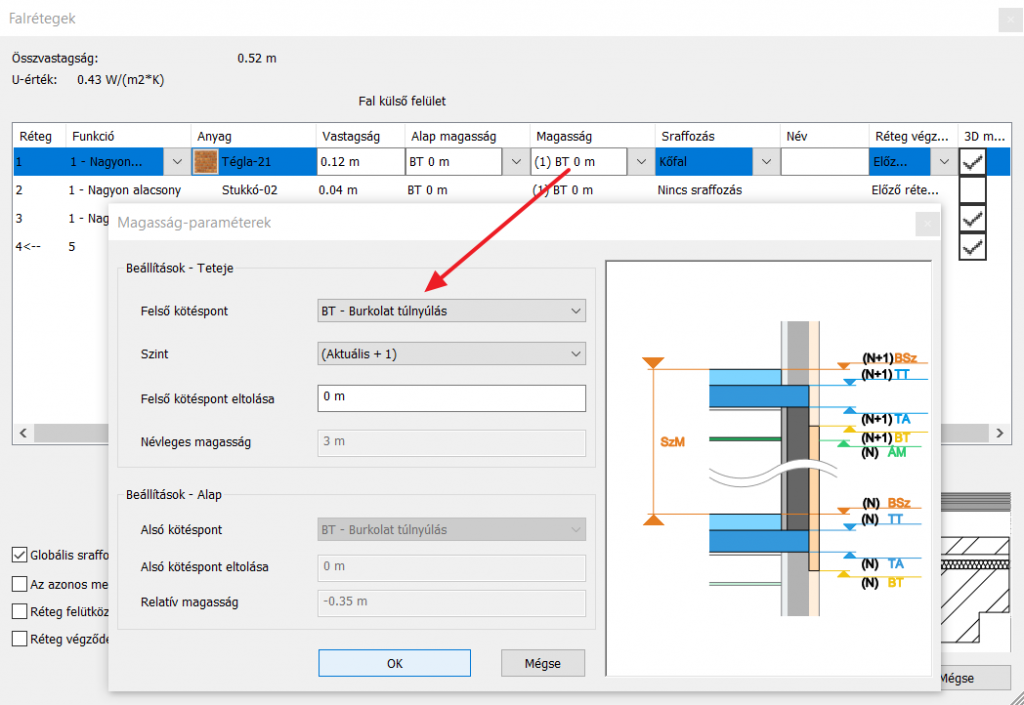

A magasság-paraméterek ablak határozza meg a 6 kötéspontot. A beállított kötéspontokhoz képest egyénileg beállított értékekkel is eltolhatja a magasságokat minden szinten, pl. a Burkolat túlnyúlás lehet 5 cm magasan a földszinten, míg az első és második emeleten 3,5 cm magasan.

Fal szinthez kotott retegmagassagai_2.png

Bármelyik kötéspont paraméterének megváltoztatásával a modell követi a változásokat és minden hozzákapcsolt falréteg automatikusan frissíti a magasságát.

Fontos tudni, hogy új szint hozzáadásakor a program az aktív szint tulajdonságait másolja át az új szintre.
