Szinteltolás vagy szintkülönbségek áthidalása szükségessé teheti az ajtó szintek közötti elhelyezését. Hogyan jeleníthető meg ez az állapot az ARCHLine.XP-ben úgy, hogy a 2D/3D ábrázolás is megfelelő legyen?

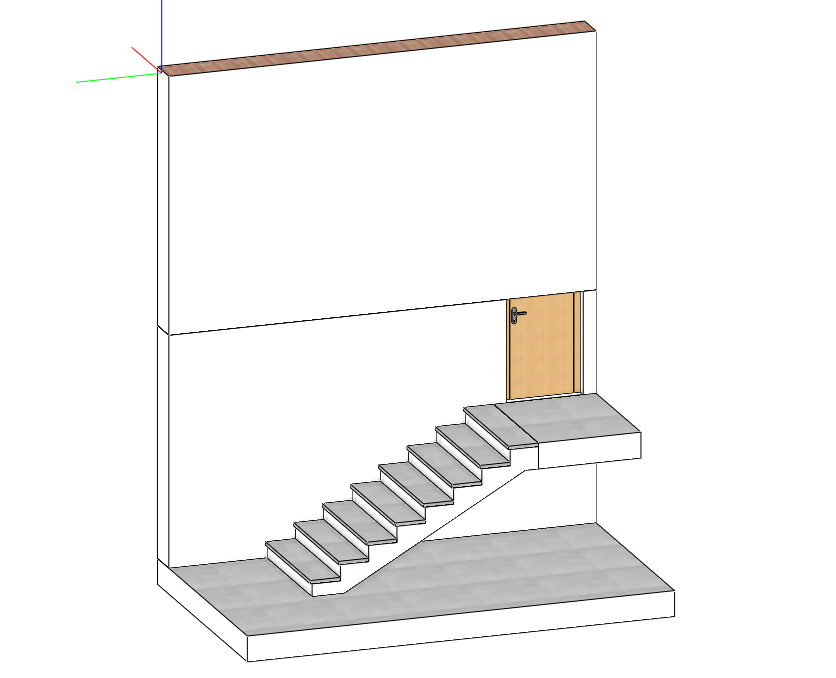

- Helyezze el az ajtót az alsó szinten a megfelelő magasságban, jelen esetben 3 méteres szintmagasságú épületben 1,5 méter magasságban helyezzük el az ajtót.

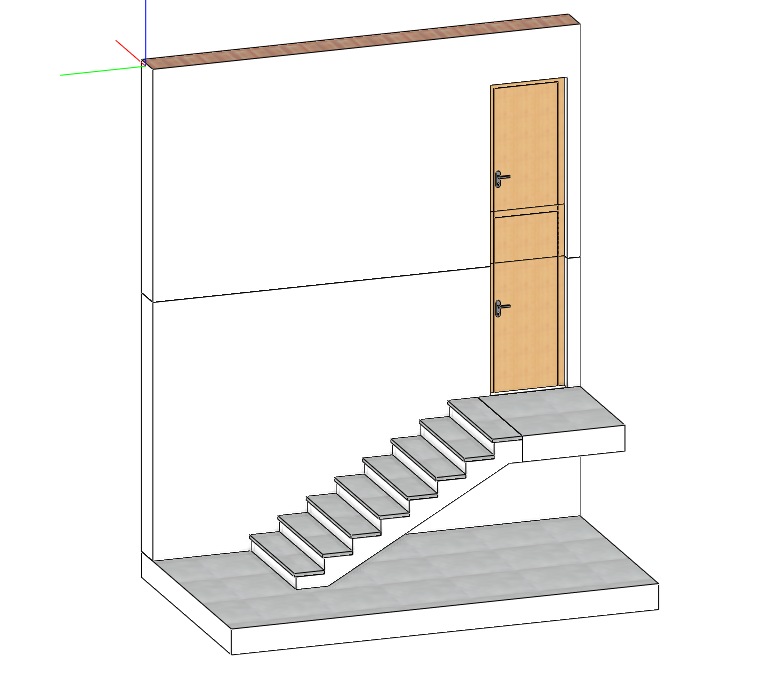

- Helyezzen el egy ugyanolyan méretekkel bíró ajtót ugyanazon a helyen egy szinttel feljebb.

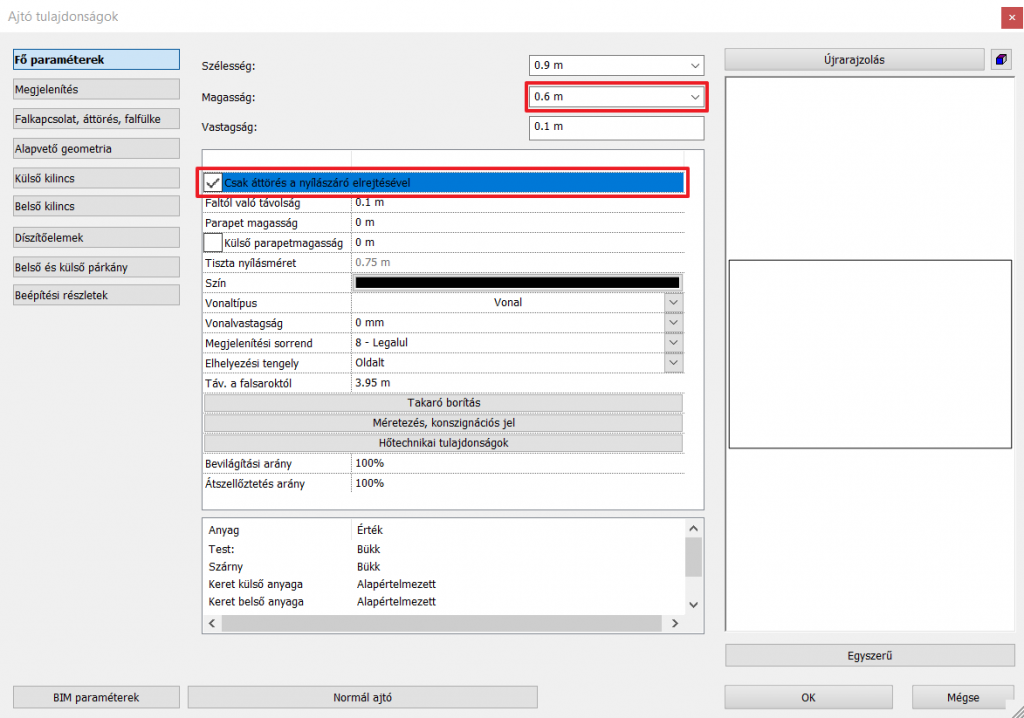

- A felső ajtó tulajdonságaiba belépve állítsa be az ajtó magasságát 0,6 méterre (a szintmagasságból kivonja az alsó szinten lévő ajtó parapet magasságát, majd a kapott értéket kivonja a felső szinten lévő ajtó magasságából), valamint kapcsolja be a Csak áttörés nyílászáró elrejtésével opciót.

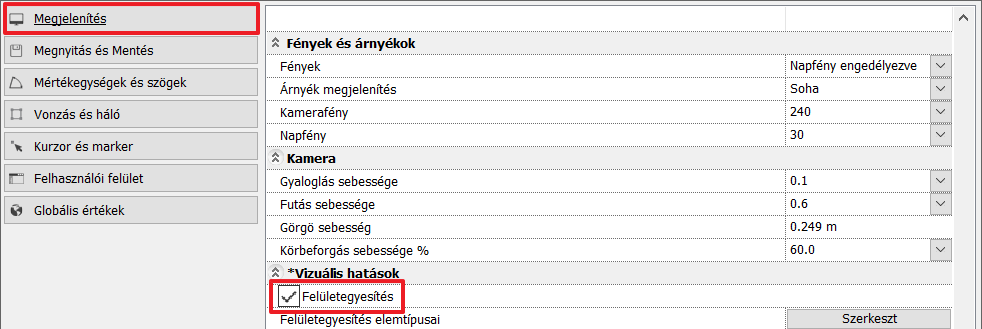

- A helyes megjelenítés érdekében célszerű ellenőrizni, hogy a Felület egyesítés be van kapcsolva. Ezt a Beállítások / Megjelítés / Vizuális hatások / Felületegyesítés menüpontban teheti meg.

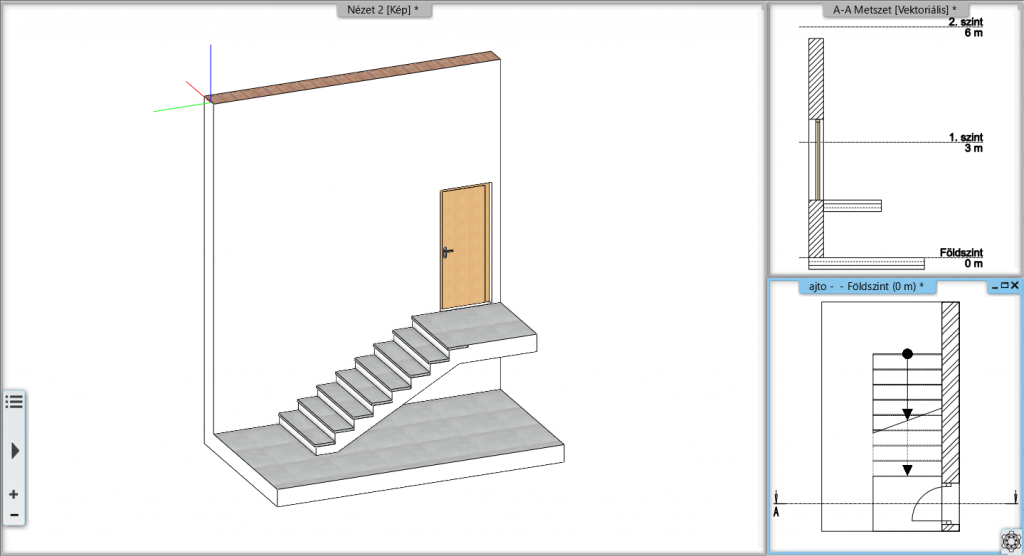

- A felületek egyesítésével szép, egységes végeredményt kap.
