Ajtók és ablakok méretezése, konszignációs jel elhelyezése

Az ajtók és ablakok méretezésének kialakítása többlépcsős folyamat.

A méretezések beállításait egy ajtó méretezésének elkészítésén keresztül mutatjuk be.

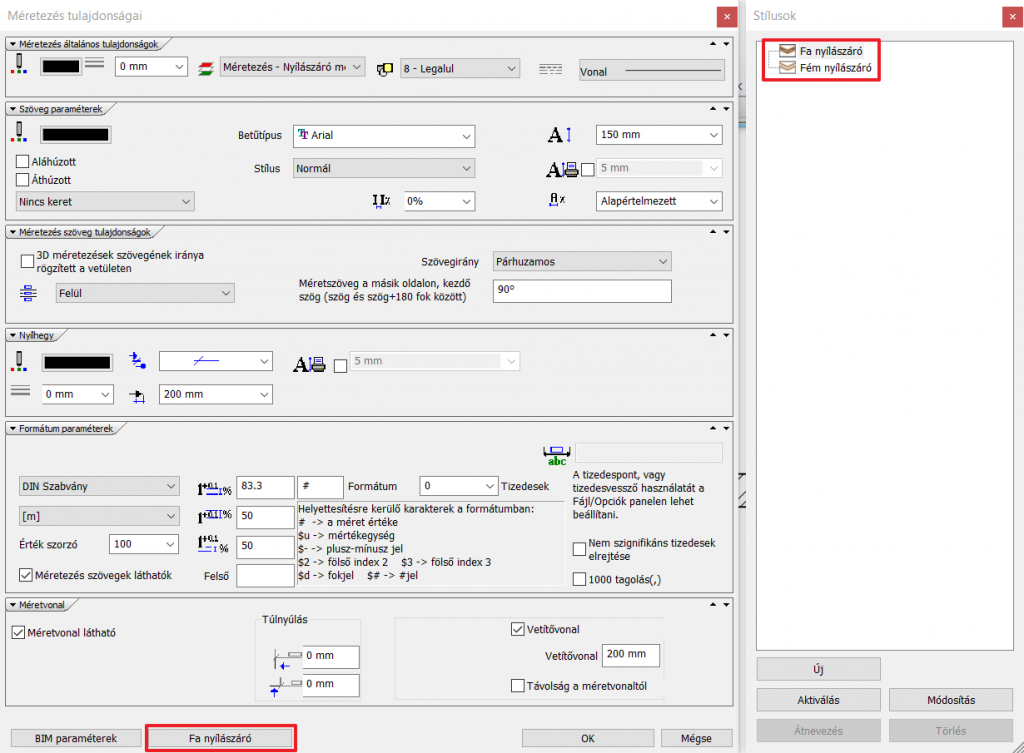

1. A Szalagmenü / Méretezés / Tulajdonságok / Ajtó menüre kattintva állítsa be a méretezés szövegének és megjelenésének tulajdonságait. A programban vannak előre beállított stílusok, de saját stílust is elmenthet.

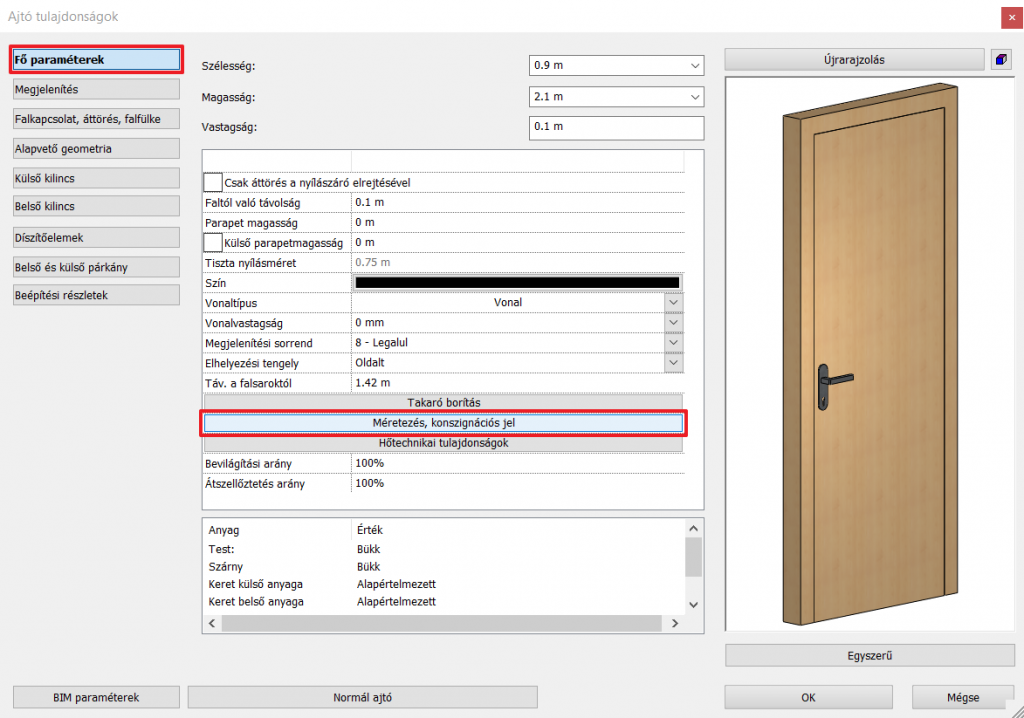

2. Az alaprajzi nézeten lépjen be az ajtó tulajdonságaiba, és a Fő paraméterek fülön válassza a Méretezés, konszignációs jel opciót.

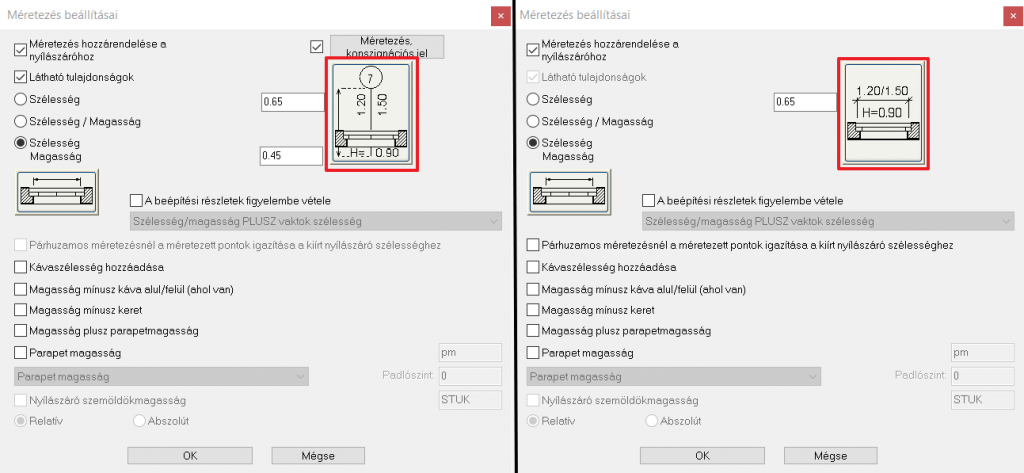

3. A felugró ablakban tudja beállítani a méretezés megjelenített információit, valamint a méretezés típusát. Az ábrára kattintva állíthatja be, hogy milyen megjelenésű méretezés legyen az ajtón.

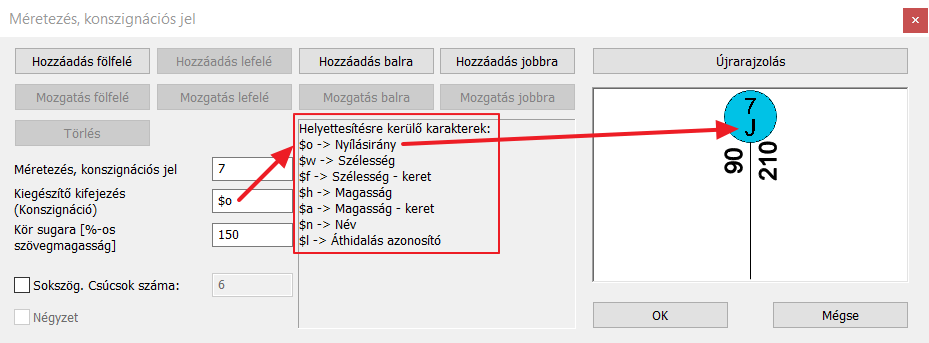

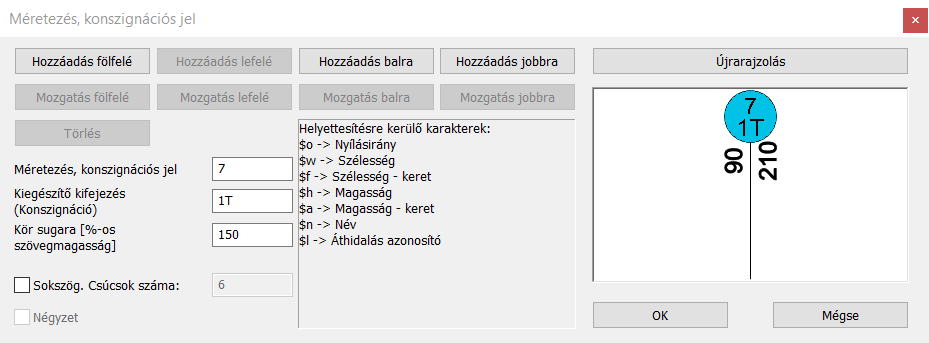

4. A Méretezés, konszignációs jel gombra kattintva tudja beállítani, hogy mely paraméterek legyenek a konszignációs jelben megjelenítve. A konszignációs jel beállításai között megadhat több jelet is, változtathatja a jel formáját, és automatikusan kiszámolt értékeket, valamint egyedi értékeket is beírhat a mezőkbe.

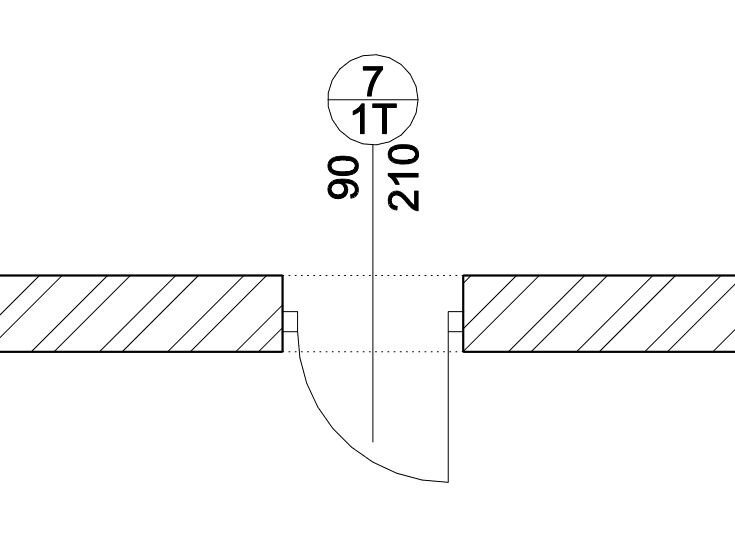

5. A beállítások elfogadásával az alaprajzon automatikusan megjelenik az ajtó méretezése.

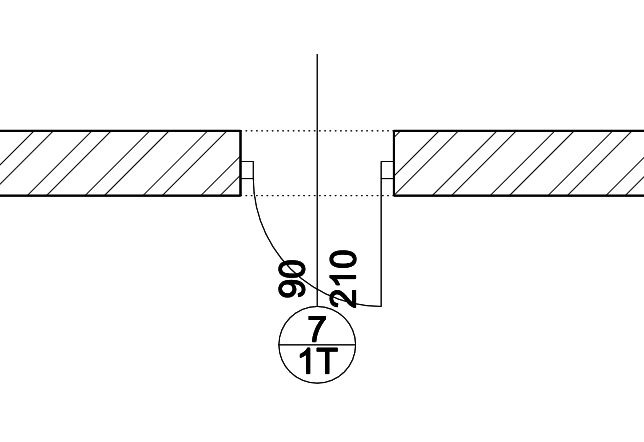

6. A konszignációs jel megfordításához válassza ki a Szalagmenü / Méretezés / Épület / Ajtó opciót, majd kattintson az ajtónak arra az oldalára, amelyiken el szeretné helyezni a jelet.
