Nyomtatási tervlap

A nyomtatási tervlap a projekt tartalmának gyűjteménye nyomtatásra előkészített elrendezésben.
A nyomtatási tervlapon elhelyezhető tartalmak:

A tervlap előkészítése
A Nyomtatási tervlapot a Dokumentáció > Tervlap > Tervlap előkészítése paranccsal hozhatja létre. A párbeszédpanelen a következő lehetőségek közül választhat (2021 verzió):

• Papírméret beállítása: a nyomtatás előkészítéséhez meg kell határozni a rajzlap méretét. Ez a formátum eltérhet a tényleges nyomtatási formátumtól. Itt meg lehet adni egy speciális testre szabott méretet is. Az alapértelmezett formátumot az aktuális nyomtató által használt tényleges papírméret határozza meg, ezért ajánlott ezt használni.

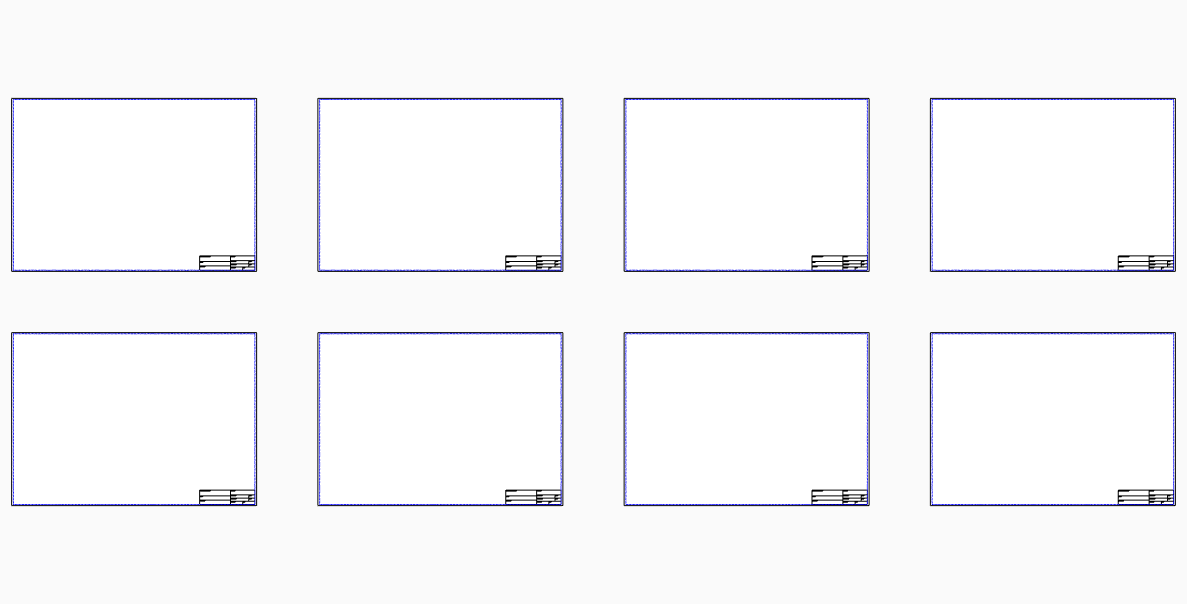

• Tervlapok száma oszlopokban, sorokban: több rajzlapot helyezhet el pecséttel vagy anélkül egy lépésben.
• A tervlap neve (A-): A Nyomtatási  tervlap neve a Projekt Navigátor listában.
• Orientáció: az Orientáció határozza meg a rajzlap helyzetét. Az álló vagy a fekvő módot lehet kiválasztani.
• Szegély: a párbeszédpanel megjeleníti az értékeket (dX, dY), amelyek az aktuális nyomtató-illesztőprogramhoz tartoznak. Ők az abszolút minimum; ne adjon meg ennél kisebb értékeket, mert előfordulhat, hogy a rajz egy része kimarad a papír nyomtatható részéből.
• Tervlap pecsét: válasszon egy nyomtatási pecsétet a listából, vagy kattintson az Új elem kiválasztása (kék kereszt) gombra a többi könyvtári pecsét kiválasztásához.

Megjegyzés: Hogyan számítható ki a nyomtatható terület? A nyomtatható terület méreteit akkor kaphatja meg, ha az adott papírlap méretéből elveszi a nyomtató által megkívánt legkevesebb margóméretet. A nyomtatható terület méretei a következőképpen számíthatók ki: Nyomtatható terület hossza = papír hossza ((teteje) + alsó margók Nyomtatható terület szélessége = papír szélessége ((bal + jobb margók).

Amikor megnyomja az OK gombot, az ARCHLine.XP létrehoz egy új nyomtatás ablakot, és ha a párbeszédablakban aktiválta a Pecsét elhelyezése opciót, a program automatikusan elhelyezi a rajzlapokat és pecsétet.

Nézetek elhelyezése a tervlapon
Kattintson és húzza a nézetet a neve alapján a munkalapra a Projekt Navigátorból. Az egérgomb felengedésével a nyomtatási tervlap fölött megadhatja a méretarányt a megjelenő menüben.

Rajz részlet elhelyezése a tervlapon
Ha egy részletet szeretnénk az alaprajzról a tervlapra másolni, tegyük a következőt:

1. Aktiváljuk azt az ablakot, melynek tartalmát szeretnénk másolni (ebben a példában az alaprajzi ablak).
2. Válasszuk a Szalagmenü / Dokumentáció / Tervlap / Részlet másolása tervlapra parancsot.
3. Válasszuk ki azt a részletet, amelyet szeretnénk átmásolni (egy téglalap vagy zárt sokszög alakzatot rajzolva a kiválasztott tartalom köré).
4. Majd kattintással határozzuk meg a referencia pontot, mellyel a kiválasztott részt megfogva elhelyezzük majd a tervlapra.

5. Aktiváljuk a Tervlapot.
6. Válasszuk ki a Részlet beillesztés tervlapra parancsot a Szalagmenü / Dokumentáció / Tervlap csoportból, majd adjuk meg a tervlapra történő elhelyezéshez a méretarányt.

7. Helyezzük el a kiválasztott részt.

Megjegyzés: A nézetek betöltése és elhelyezése mellett szabadon hozzáadhat méreteket, szövegeket, szimbólumokat, pl. Észak szimbólum és képeket. A Projekt Navigátorból elhelyezheti a 3D modell már elkészült fotorealisztikus képeit is.

A Tervlap egy dinamikus rajz, tehát az eredeti rajz változása megjeleníthető a tervlapon. Ehhez jelöljük ki a Tervlap tartalmát és kattintsunk a Rajz frissítése parancsra.

Tervlap nyomtatása
A nyomtatási tervlap legyen az aktív nézet.n A Nyomtatás a Dokumentáció > Nyomtatás paranccsal indítható.

Megjegyzés: Ha a nyomtatási tervet szeretnénk nyomtatásban megjelentetni, akkor 1:1 méretarány beállítása szükséges, mivel a tervlap valós méretű virtuális papír, és így nincs arra szükség, hogy továbbiakban újra méretezzük.

Tervlap nyomtatása nyomtatási sorban

El lehet helyezni az összes rajzlapot egy lépésben a Nyomtatási sorban: Nyomtatási sor - jobb teljesítmény
