Perspektív nézet

A perspektíva egy térbeli látvány, távolról szemlélő térbeli, időbeli nézőpont, illetve ennek valósághű ábrázolása egy képen. A különböző ábrázolási rendszerek közül a perspektív ábrázolás érzékelteti legjobban a térbeliséget, tehát az ilyen képek a legképiesebbek, a legszemléletesebbek.

A perspektív nézet aktiválása
Alapértelmezetten a 3D modell axonometrikus nézetben jelenik meg. A következő módokon állíthatja be a perspektív nézetet:

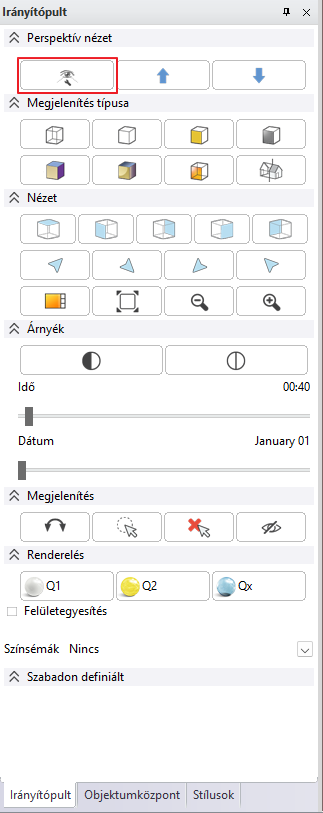

• Az Irányítópulton válassza a szem ikont.

• Kattintson a Szalagmenü > Nézet > Perspektíva gombra.

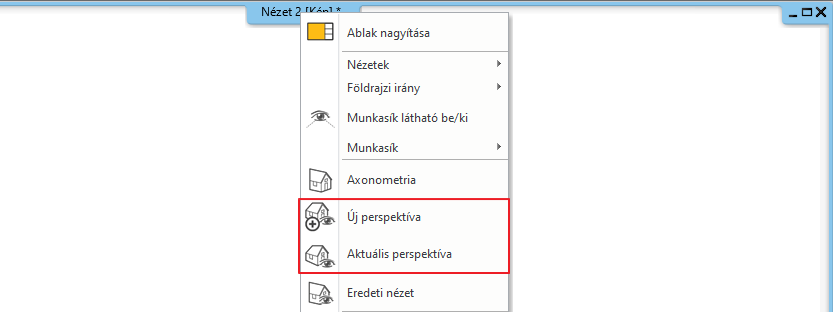

• Kattintson az aktív nézet nevére, és válassza az Új perspektíva vagy az Aktuális perspektíva lehetőséget.

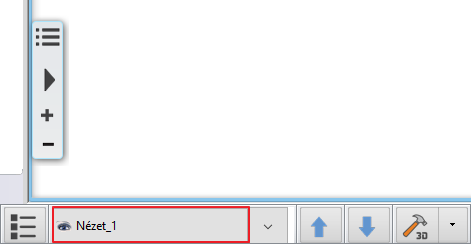

• Kattintson az állapotsoron a "Nézet_1" gombra.

Perspektív nézetek beállítása

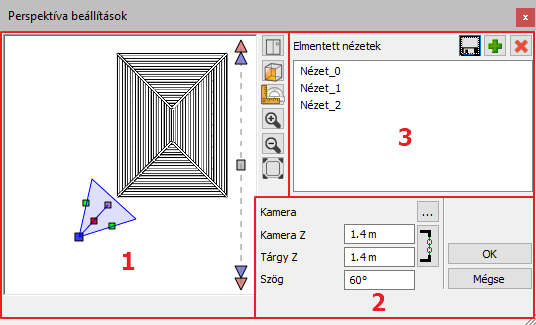

Lehetőség van előre beállított perspektivikus nézetek létrehozására, amelyek közül könnyen választhat, hogy egyforma képeket készíthessen a modellről. A nézetek beállításához kattintson a nézet nevére az állapotsorban, ekkor megjelenik a Perspektíva beállítások párbeszédablak, ahol beállíthatja a nézetek paramétereit. Bármilyen változtatást is végez ebben a párbeszédablakban, a projekt 3D-s nézete valós időben mutatja azt.

1. Ez a rajz felülnézete. Az előnézeti kép megjelenítési módját a jobb oldali gombokkal állíthatja be. Beállíthatja a perspektivikus nézet helyét és méretét vízszintes síkban, a jobb oldali csúszkával pedig a függőleges szöget. A kamera méretét mindig a rajzzal méretéhez képest arányosan állítsa be. Ha a kamera túl messze van a modelltől, a renderelt kép minősége romolhat.
   Ha mozgatni szeretné a kamerát, nyomja meg és tartsa lenyomva a piros pontot, és mozgassa a kurzort.
   Ha a fényképezőgépet egy tárgy körül akarja mozgatni, mozgassa a kék pontot.
   Ha körül akar nézni a kamerával, mozgassa a lila pontot.
   Ha bővíteni vagy szűkíteni szeretné a látószöget, mozgassa a zöld pontokat.

2. Itt állíthatja be a kamera magasságát és a tárgyak magasságát. Ez azt jelenti, hogy a fényképezőgép függőleges elhelyezését pontos értékekkel állíthatja be, valamint a látószöget is. Javasoljuk, hogy a Kamera Z és a Tárgy Z értékét ugyanazon értékre állítsa, mivel ez adja a legrealisztikusabb eredményt a renderelt képen.
3. Itt találhatja a már mentett nézetek listáját. Új nézet létrehozásához kattintson a zöld plusz ikonra, a korábban kiválasztott nézet módosításához kattintson a mentés ikonra.

Váltás perspektív nézetek között

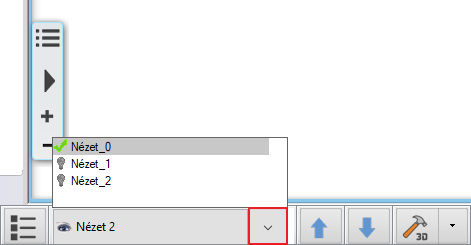

Először aktiválja a 3D nézetet, majd kattintson a lenti képen jelölt gombra a mentett nézetek listájának megnyitásához. A nézetek mindig betűrendben jelennek meg.

A fel és a le nyilakkal kiválaszthatja az előző / következő nézetet.
