Metszet és a homlokzati kétféle nézet

A metszet és a homlokzat nézet kétféleképpen hozható létre: raszteres grafikus kép és vektoros rajz. A raszteres grafika hatékonyabb és sokoldalúbb, de a vektoros rajz pontosabb.

A parancs helye: Dokumentáció > Metszet és Homlokzati nézet

A metszet és a homlokzat nézet tartalmazhat méretezéseket, kimutatásokat, szintvonalakat, cimkéket, és rácsvonalakat a többi 2D-s elemtípus mellett.

Miben különbözik a raszteres kép és a vektoros rajz?

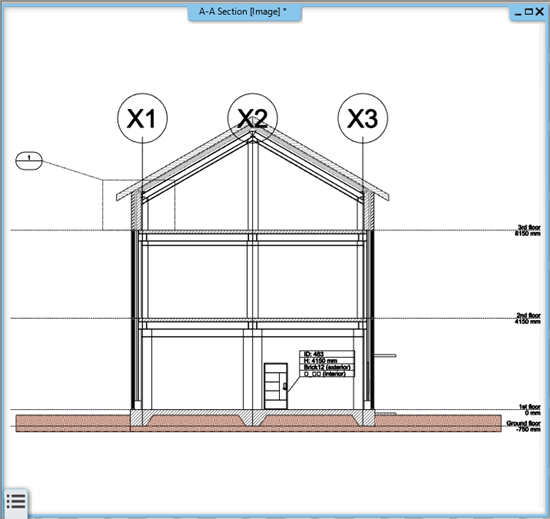

• Raszterkép - a sebesség érdekében
  A raszteres képek ideálisak a tervezési folyamat felgyorsításához és informatív, sokszínű nézetek előállításához. A raszterkép nézet másodpercek alatt elkészül. A raszteres kép nézet könnyen testreszabható mivel különféle vizuális megjelenitést lehet hozzárendelni, pl. a takart vonalas , a röntgenkép vagy a színhelyes ábrázolást. A raszterkép mérete és minősége a kép felbontástól függ. Minél nagyobb a felbontás (pixel), annál jobb a minőség. Hátránya, hogy a raszteres képeket nem lehet nagyobb fizikai méretre skálázni. Nagyitáskor a minőség romolhat, és a kép elmosódottabb lehet, mivel az egyes pixelek nagyobbak lesznek. A raszterképeket nem lehet vektoros rajzként szerkeszteni. Ezért elsősorban a tervezés közben munka dokumentáció elkészítéséhez ajánlott.
• Vektoros rajz - a pontosság érdekében
  Geometriai primitívek, például sokszögek, vonalak, görbék, kitöltött területek által létrehozott vektornézet. A vektoros rajz méretétől függetlenül megőrzi megjelenését. Tetszés szerinti méretben nyomtatható minőségromlás nélkül. A vektoros rajz szabadon szerkeszthető. Hátránya a számítási idő, amely lényegesen lassabb, mint a raszterképek létrehozása. Ezért a végleges dokumentáció elkészítéséhez vektoros rajz ajánlott.

Hogyan lehet őket megjeleníteni?
A metszet és a homlokzat nézetek a Projekt Navigátorban vannak felsorolva. A metszet vagy homlokzat nézet megnyitásához kattintson az egér jobb gombbal a metszetvonalra, és válassza a Létrehozás/ Frissítés parancsot. A nézet frissítés beállítható automatikus vagy manuális módra. Automata frissítés módban a nézet frissül amikor a metszet vonalát áthelyezik, vagy a terv megváltozik. A dokumentum elkészítéséhez hozzáadhat 2D-s vonalakat, sraffozásokat és méreteket. Bármely 2D vonal vagy sraffozás a metszetnézetben marad, és nem követi a 3D változásokat.
