Szabályalapú szűrők

A szűrők többféle célra használható vezérlők. Lehetővé teszik a közös tulajdonságokkal rendelkező elemek kiválasztását, grafikus megjelenítésének felülirását és elkülönítését.

A szűrők segítségével bármilyen geometriai adat és BIM paraméter kereshető a 2D / 3D modellben. A szűrők a modell kiválasztott elemeit többféle módon tudják megjeleníteni: grafikus felülírással, kiválasztással az elemek módosítására vagy csak az aktuális szűrő szabálynak megfelelő elemek elkülönítésével.

Szabály alapú grafikus felülírás

Szabály alapú kiválasztás

Szabály alapú megjelenítés

Szűrő feltételek kombinálása

Tulajdonságválasztás

Használja a Szerkesztés > Kiválasztás > Tulajdonságválasztás parancsot.

A szűrő feltételek egyedi feltöltésére szolgál a Tulajdonságválasztás parancs, amikor a program a kiválasztott elem tulajdonságaival tölti fel a dialógot. Igy lehet például egyedi BIM paraméterekkel rendelkező elemekre szűrni a modellben.

Szűrők törlése

Használja a Szerkesztés > Kiválasztás > Szűrő alapállapotba parancsot.

A Szűrő alapállapotba parancs lehetővé teszi az elemek eredeti grafikus tulajdonságaival történő  ábrázolását.

1. Példa: Az összes olyan elem kiválasztása, ami a Fal vagy Födém nevű fólián található.

Hazsnálja a Szerkesztés > Kiválasztás > Szűrők parancsot.

1. Válassza ki a párbeszédablak bal oldalán az Összes típust.
2. Válassza ki a középső Csoport lista Általános tulajdonságok lehetőségét.
3. Helyezze a Név lista Fólia sorát a -> gombbal a jobb oldali feltételek listába.
4. Ezután az Érték legördülő listában válassza a Fal fólianevet és elkészül az első feltétel.
5. Ismételje meg ugyanezt és a Födém fólianevet választva létrejön a második feltétel.
6. Válassza a párbeszédablak alján a "Legalább egy szűrési feltétel igaz" opciót.
7. Nyomja meg az OK gombot.

A program az OK gomb megnyomása után kiválasztja az összes olyan elemet, ami a Fal vagy Födém nevű fólián található.

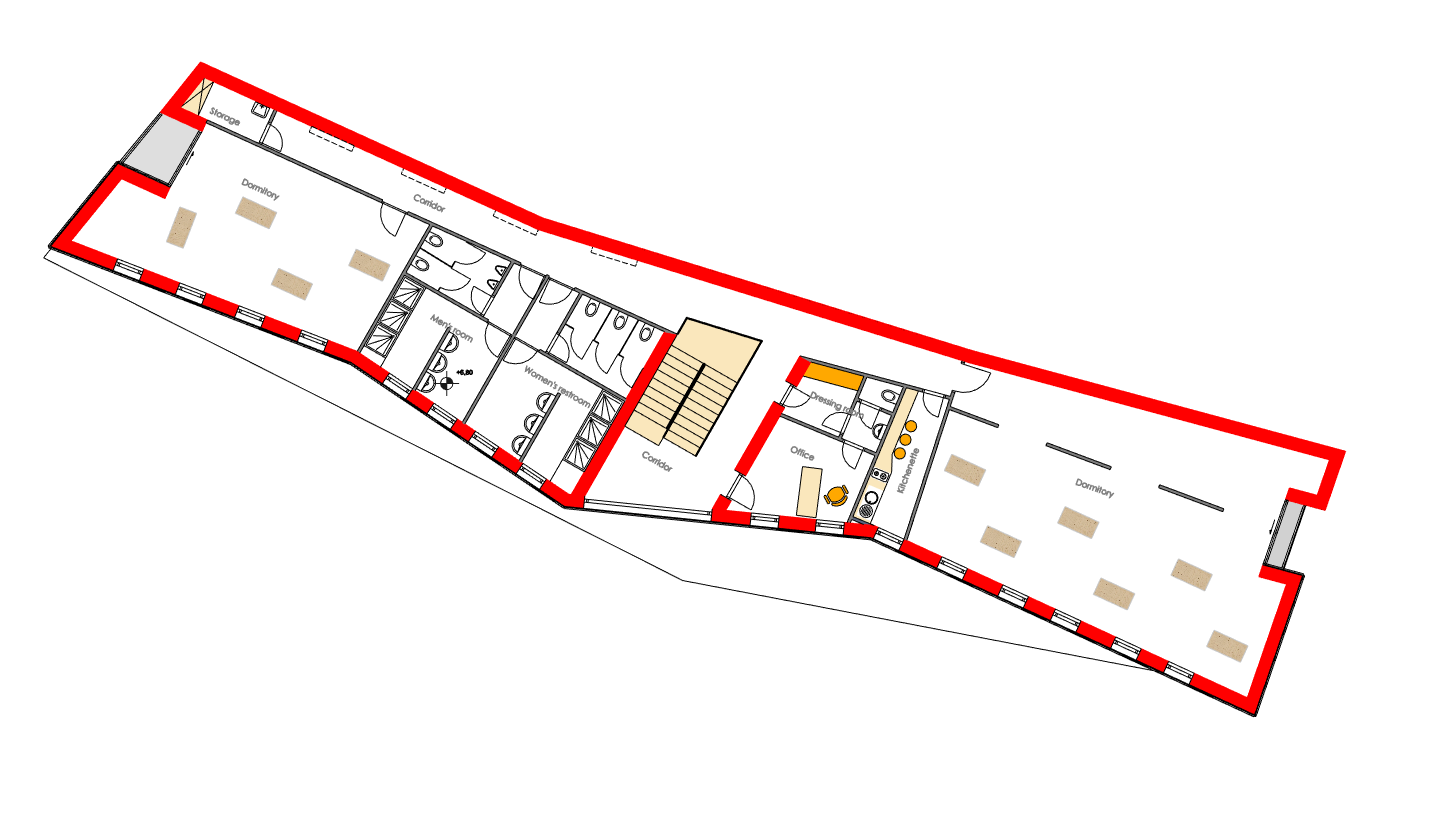

2. Példa: A terven grafikus felülírással piros színnel megjelenítünk minden olyan falat, ami adott vastagságnál nagyobb.

Használja a Szerkesztés > Kiválasztás > Grafikus felülírások parancsot.

1. Válaszza a párbeszédablak bal oldalán az Építészeti elemek - Fal lehetőséget.
2. Válassza a középső Csoport lista Általános tulajdonságok lehetőséget.
3. Helyezze a Név listából az Összvastagság sort a -> gombbal a jobb oldali feltételek listába.
4. Adja meg az Érték mezőben a minimum értéket (0.4 m).
5. Válassza a műveletek közül a "Legalább" lehetőséget.
6. A Szűrők lista Grafikus felülírás mezőre kattintva lehet beállítani a felülírás paramétereit, köztük a színt.
7. Nyomja meg az OK gombot.

A program az OK gomb megnyomása után ki fogla választani az összes olyan falat, ami a megadott értékkel egyezik vagy nagyobb és a példában megadott piros színnel jeleníti meg.
