Falnézet fejlesztések

Új funkciók

• Falnézet a bútorok automatizált méretezésével.
• Kapcsolt szimbólumok.

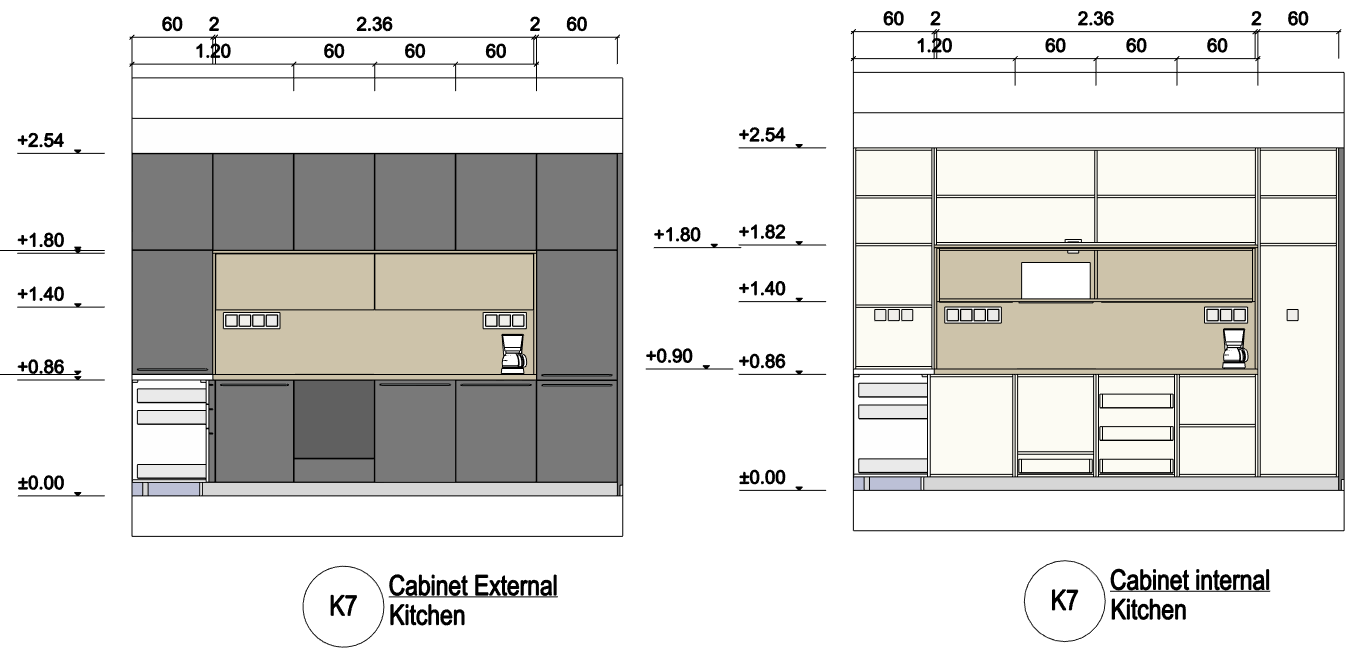

• Bútor külső és belső megjelenítése (ajtókkal és ajtók nélkül, vagy egyszerre a két nézet.

A parancs helye: Dokumentáció > Falnézet

• Falnézet alsó és felső határral. Ha a metszet alsó vagy felső határ átnyúlik az aktívon kívüli szintekre, akkor ezeken a szinteken levő elemek is szerepelnek a nézeten.

Példa: Méretezett falnézet készítése a tárolóbútorokról

Lehetőség van a falnézeten a tároló bútorokat méretezve megjeleníteni. Ez vonatkozik mind vízszintes, mind függőleges irányra. A tárolóbútorokat meg lehet jeleníteni fronttal vagy front nélkül, akár egy lépésben is, így egyszerre két falnézet készül el. A falnézeteket a kapcsolt szimbólum a falhoz rendeli.

Ebben a példában a létrehozott bútorokról két falnézet készül:

1. méretezett képi falnézet tárolóbútorok fronttal,

2. méretezett vektoriális falnézet tárolóbútorok front nélkül.

1. Méretezett képi falnézet bútorfronttal

• Aktiválja az alaprajzi ablakot.
• Kattintson a Menüszalag / Dokumentáció / Falnézet / Beállítások parancsra .

• Itt állítsa be a Kép ábrázolási módot és a Színhelyes ábrázolás (Látható élekkel) megjelenítést.
• Kapcsolja be a Méretezés létrehozása bútorokhoz opciót.
• A Bútorfront legyen zárt.
• A Szimbólum megjelenítéseket kapcsolja be.

• Indítsa el a Menüszalag / Dokumentáció / Falnézet / Egyetlen falnézet parancsot.
• Kattintson a fal konyhabútor felőli oldalára (1).
• Mozgassa a narancssárga nyilat és kattintson a kívánt pontban (2). Megjelenik a kék téglalap, mely jelzi a falnézet által megjelenítendő területet. Célszerű a bútorok teljes formáját belefoglalni. A befoglaló terület határai tetszés szerint tovább szerkeszthetők. Zárja le a kiválasztást az Enter megnyomásával.

• Megjelenik a Pillanatkép párbeszédablak. Állitsa be a kivánt felbontást és Ok.
• A falnézetet helyezze el a kívánt helyre.

  Készítse el a falnézetet a másik falon levő konyhabútorokról is. Az erkélyajtót nem jelenítjük meg a falnézeten, ezért módosítsa a megjelenő kék téglalap mértét a lenti oldalára kattintva, majd az ofszet parancsot választva.

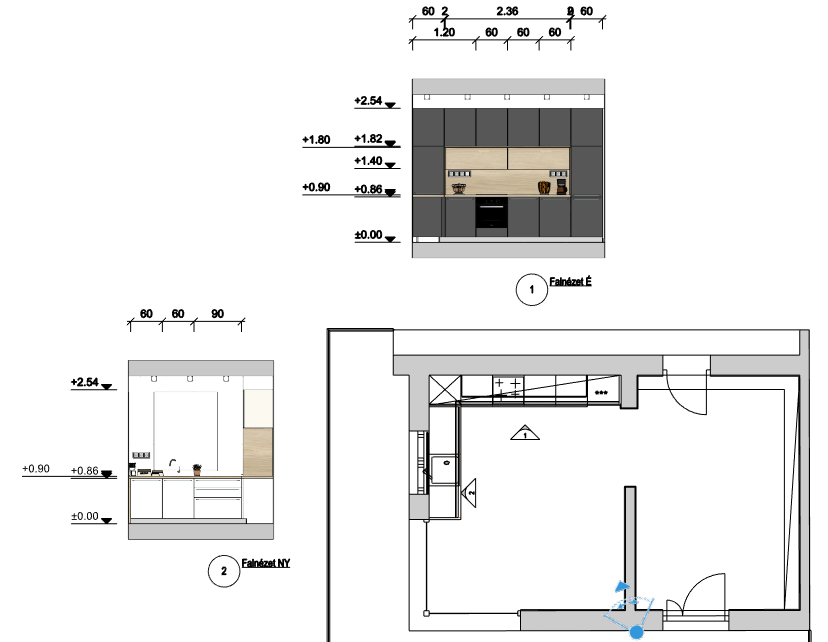

2       A létrejött falnézetek csoportok. A csoport helyimenüből a csoportba belépve, a csoport elemei szerkeszthetőek. Az ábrán így odébb lehet helyezni a feltorlódott méretvonalakat. A szerkesztés után ne feledkezzen el bezárni a csoportot.

A falnézetek frissítése

A terv módosítása esetén a falnézetek manuálisan frissíthetők. Ezt is a falnézet helyimenüben teheti meg:

2. Méretezett vektoriális falnézet bútorfront nélkül

• Kattintson a Menüszalag / Dokumentáció / Falnézet / Beállítások parancsra .
• Itt állítsa be a Vektóriális ábrázolási módot és a Takartvonalas megjelenítést.
• Kapcsolja ki a sraffozást.
• Kapcsolja be a Méretezés létrehozása bútorokhoz opciót.
• A Bútorfront legyen nyitott.
• A Szimbólum megjelenítéseket kapcsolja ki.






  Az előbbiek alapján készítse el egymés után a két vektoriális falnézetet.
