Objektum megjelenítési sorrend kitöltéssel az alaprajzon

Az alaprajz jobb megértését szolgálja, hogy az objektumok színezett ábrázolásával és a megjelenítési sorrend helyes beállításával a térbeli viszonyukat lehet érzékeltetni. Az objektumok kitölthetők egy színnel vagy mintával (előtér és háttér színekkel). A megjelenítési sorrend beállítása vezérli az objektumok közötti mélységtartományt, a magasabb lefedi az alacsonyabb megjelenítési sorrend értékkel megadott objektumokat. (1: Legfelül, 8: Legalul)

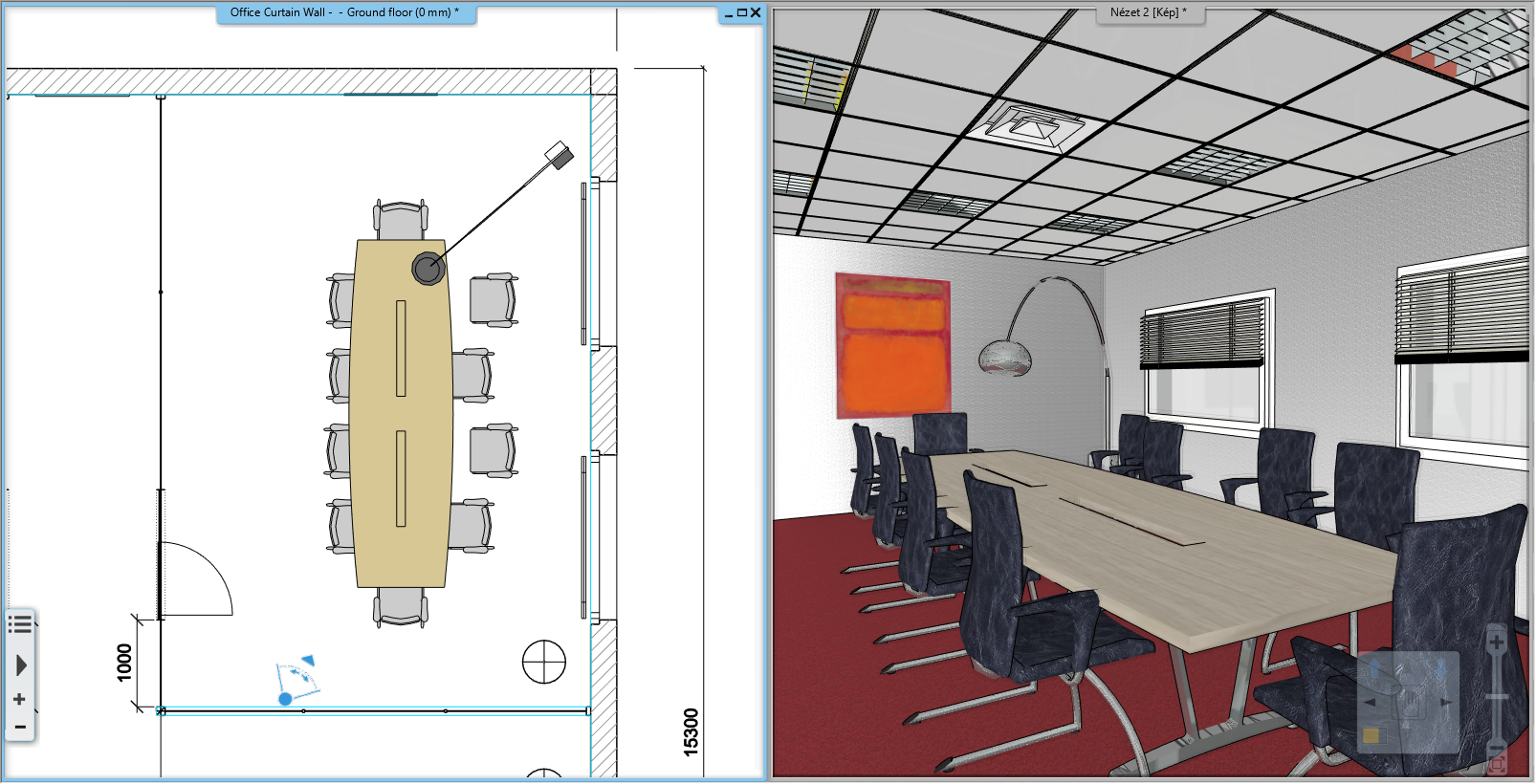

Példa
Az asztal alatt helyesen ábrázolt ülés csak az ülés egy részét mutatja, és az asztal lefedi. Az asztal alatti résznek láthatatlannak kell lennie.

Megoldás

1. Objektum tulajdonságai párbeszédpanel - 2D kitöltés. Aktiválja és rendelje hozzá a kitöltési színt.
   Lehet használni az RGB színskálán fehérre állított színt (RGB 255-255-255) is.

Az eredmény hasonló lesz a megjelenítési sorrend beállítása nélkül:

2. Rendeljen magasabb megjelenítési sorrend értéket az asztalhoz és alacsonyabbat a székekhez. Figyelem: A lámpának a legnagyobb értéket kell megadni, hogy az asztal felett jelenjen meg.

Az eredmény az elvárt módon mutatja az objektumok térbeli viszonyát:

Megjegyzés: Az utasítás csak azokra az objektumokra működik, amelyeknek egyszerű a felülnézete.
