A projekt sablon használatával az ARCHLine.XP pontosan úgy indul, ahogy szeretné.
Ahhoz, hogy az ARCHLine.XP minden alkalommal az Ön által megadott beállításokkal induljon el első lépésben létre kell hozni egy projekt sablont.

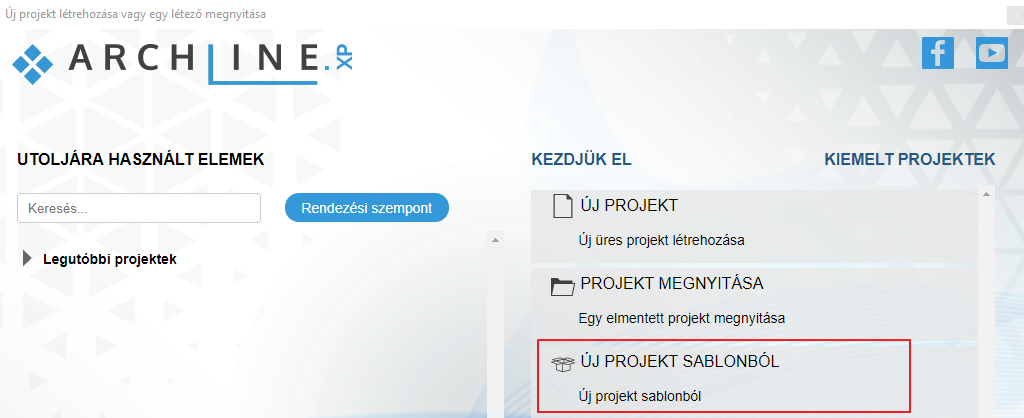

Innentől ha az új projektben csak a saját beállításait szeretné látni, akkor az Új projekt sablonból gombra kattintva kezdje a munkát a sablon fájl kiválasztásával. (Előfordulhat, hogy ennél bővebb tartalom jelenik meg, mivel a Minden projektben elérhető stílusok természetesen a projekt sablon beolvasása után továbbra is automatikusan betöltődnek. Ez megegyező működési mód az Új üres projekt indítása paranccsal.)

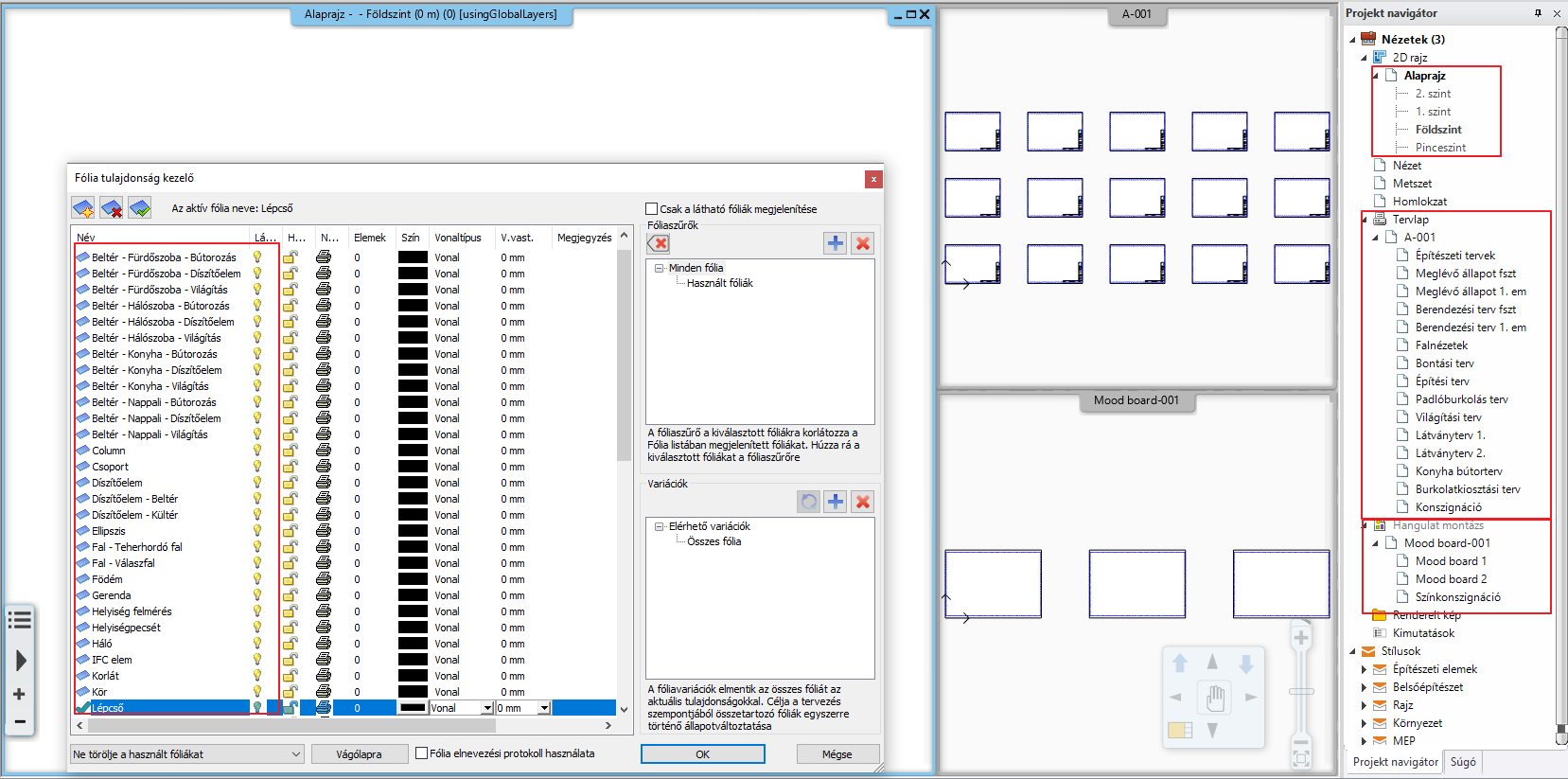

A sablon legfontosabb elemei a mértékegységek, stílusok, fóliák, szint és épületszerkezet, és a tervlap nézetek.
Rövid áttekintés a sablonba menthető beállításokról:
A mentett beállítások listája:
|
Beállítások |
Mentés tartalma |
|
|
Szintek |
A projekt jelenlegi szintszerkezete |
|
|
Épület |
A projekt jelenlegi épület szerkezete |
|
|
Fóliák |
A projekt jelenlegi fólia szerkezete | |
|
Fólia variációk |
A projekt jelenlegi fólia variációk | |
|
Stílusok |
Csak ebben a projektben elérhető és a minden projektben elérhető stílusok az összes elemtípushoz. (Gyári stílusok nem kerülnek be!) |
|
|
Mértékegységek |
Mértékegységek mint hossz, szög, terület, térfogat |
|
|
Tervlap nézetek |
A projekt jelenlegi tervlap nézetei, rajzlapokkal, pecsétekkel, de rajz nélkül. | |
|
Fázisok grafikus felülírás |
Nincs felülírás / felülírás |
|
|
Alaprajzok csoportosítása szakágak szerint |
MEP egy külön nézet Be / Ki |
|
| Építészeti háló | Építészeti háló beállítások | |
|
Szűrők |
Szabály alapú szűrők |
|
|
Címkék |
A projekt alapértelmezett címkék | |
|
Kimutatások |
A projekt alapértelmezett kimutatások | |
|
Rtf Lista Sablonok |
A projekt alapértelmezett Rtf sablonok |
|
|
Világítási terv szimbolikus ábrázolás csoportok |
A projekt alapértelmezett 2D csoportok |
|
|
LOG beállítások |
Modell részletességi szint beállítások | |
|
Projekt paraméterek |
Épület, Hely, Ügyfél, Építész információk |
|
|
Megosztott paraméterek |
Előre definiált megosztott paraméterek | |
|
Google Térkép helyszín |
Google Térkép GPS koordináták |
|
|
MEP grafikus felülírás |
Be / Ki |
Sablon létrehozása
Új projekt sablon létrehozásához kövesse az alábbi lépéseket:
- Nyisson meg egy új vagy létező projektet. A sablon mentés nem fog tartalmazni alaprajzi geometriát vagy 3D modellt, de a Nyomtatási tervlap megtartja a rajzlapokat és a pecséteket.
- Válassza a Fájl - Export - Projekt sablon parancsot.
- Navigáljon arra a helyre, ahová el szeretné menteni a sablont.
- Adjon nevet a sablonnak és kattintson a Mentés gombra.
- A sablon tartalmazni fogja a fenti beállításokat.
Projekt sablon megnyitása
- Válassza az Új projekt parancsot és itt kattintson az Új projekt sablonból parancsra. Az alapértelmezett sablonlista az ARCHlineXP Draw \ 202x \ ProjectTemplates \ HUN mappában érhető el.
- Válassza ki a kívánt .pte kiterjesztésű fájlt és nyissa meg.
- Amikor az ARCHLine.XP beolvassa a .pte fájlt, egy szöveges fájl jön létre. Ez a file információkat tárol a .pte tartalmáról, és megjeleníti a Jegyzettömb alkalmazásban. Ez egy felhasználóbarát módszer annak megismerésére, hogy milyen pontosan milyen fóliákat, szinteket, stílusokat stb. importált a program.
Példa egy lehetséges projekt indításra ( ARCHlineXP Draw\202x\ProjectTemplates\HUN\Komplex lakberendezés.pte ):
