Az osztályozás a BIM-információk szabványosított formátumban történő közlésének univerzális eszköze.
Az AEC-ipar számára egy osztályozási rendszer biztosítja a különböző felek számára az egyes elemek közös megértését. Nemzetközileg különböző épületinformációs osztályozási rendszereket használnak, például OmniClass (USA), Uniclass 2015 (Egyesült Királyság). Az UniFormat, a CSI és a CSC terméke, a szabvány az épület specifikációinak osztályozásához, a költségbecsléshez és a költségelemzéshez az Egyesült Államokban és Kanadában. Ezenkívül bármely országos szabvány hozzáadásával vagy vállalati követelmények szerint rendelhet az elemekhez osztályozási adatokat.
Az ARCHLine.XP alkalmas a nemzeti táblák beágyazására is Excel formátumon keresztül. Az ARCHLine.XP kezeli a fenti ipari szabványokat valamint az egyedi adatbázisokat is, ami azt jelenti, hogy megoszthatja az IFC osztályozási adatokat mindenkivel, akkor is, ha más szoftvert használnak.
Megjegyzés: Az ARCHLine.XP IFC Osztályozás eszköz és a kapcsolódó funkciók használatához ARCHLine.XP Professional licencre van szükség.
Francia előadás angol felirattal
Osztályozási adatokat hozzáadhat az objektumokhoz
- Fájl menü > BIM / Osztályozás hozzáadása paranccsal, vagy
- Először válassza ki az objektumokat, majd a Tulajdonságok panelen, vagy
- Tulajdonság párbeszédablak BIM paraméterek gombbal.
IFC besorolási adatok hozzárendelése előre kiválasztással
- Jelöljön ki egy objektumot, majd kattintson a Tulajdonságok / Osztályozás > Szerkesztés gombra.
- Kattintson a Hozzáadás gombra
- 1. Opció
- Válassza ki az osztályozás adatbázisát.
- Válassza ki az adatbázist, táblázatot, bejegyzést.
- Például Uniformat, OmniClass, UniClass 2015
- 2. Opció
- Adja meg az egyéni tulajdonságokat.
- Írja be az egyéni osztályozási tulajdonságokat a sablonba.
- A sablon mentéséhez és a beállítások bezárásához kattintson az OK gombra.
- Egyszerre egy osztályozási kódot adhat hozzá. Ismételje meg a munkafolyamatot további osztályozási adatok hozzáadásához.
Az osztályozási adatok exportálása az IFC-be
A program az osztályozási adatokat a hozzárendelt elemekkel együtt exportálja. Exportálás a Fájl > Export > IFC menüpontban. Mentés IFC fájlba.

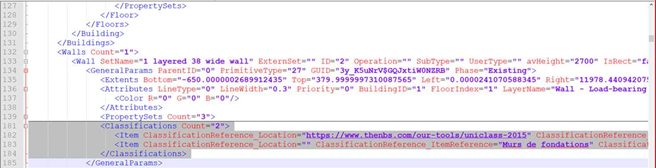

Az osztályozási adatok exportálása XML fájlba
ARCHLine.XP XML kimenet (Systemdialog XML parancs)
