A Push/Pull eszköz 3D testek létrehozására, átalakítására szolgál. Ezzel az eszközzel lehet létrehozni 2D-s kontúrokból 3D testeket.
3D test létrehozása
- Kattintson a Rajz - Push/Pull parancsra a szalagmenüben.
- Kattintson arra a felületre, amelyiken a módosítást szeretné végrehajtani.
- Húzza az egeret a kívánt irányba. A pontos távolság megadáshoz itt is megadható a kívánt érték. Negatív számok is megadhatók, az előjel az irányt határozza meg.
- Kattintson, ha elérte a kívánt alakzatot.

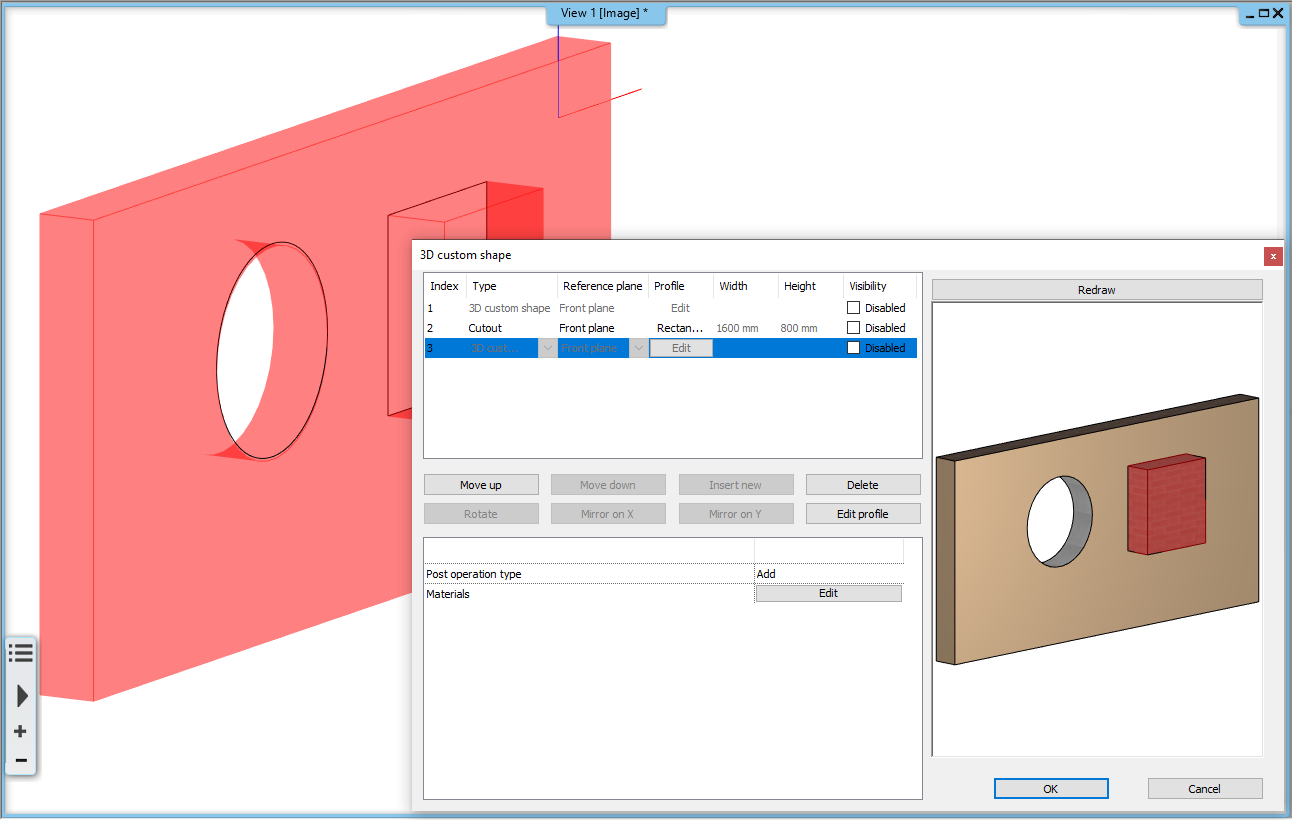

Áttörés létrehozása
- Rajzolja meg az adott felületen 2D eszközökkel egy belső kontúrt.
- Kattintson a most megrajzolt kontúr belsejébe.
- Húzza az egeret túl az edereti 3D test határán.
- Kattintson, és az áttörés létrejön.
Offset
Az offset parancs segítségével olyan kontúrt lehet létrehozni, amelynek minden oldala a kiválasztott felülethez képest adott távolságra vannak. Minden oldala párhuzamos az eredetivel.
- Kattintson a kiválasztott felület bármelyik élére. A szalagmenüben válassza ki a Loop parancsot.
- Megjelenik az eltolt kontúr, amelyet az egérrel lehet mozgatni.
- Kattintson, és az eltolt kontúr, amely 2D elemekből áll, létrejön.
Offset parancs egy élre
- Kattintson a kiválasztott felület bármelyik élére.
- Megjelenik a kurzor alatt levő sikon az eltolt él, amelyet az egérrel lehet mozgatni.
- Kattintson, és az eltolt él, amely 2D elemekből áll, létrejön.
