BIM részletezettség szint (LOG)

A BIM világában a LOD (Level of Development) kifejezés a modell fejlettségi szintjét jelenti.
A LOD két részre oszlik: a LOG (Geometriai szint) és a LOI (Információ szintje).
A BIM modellben a LOG a modell pontosságának, részletezettségének leírására használt kifejezés.
A LOI az épületmodellhez kapcsolódó nem geometriai, műszaki információkat jelenti.

Az ARCHLine.XP öt LOG opciót kínál. (100 200 300 350 és 400)

LOG 100 - Szimbolikus modell. Megjeleníti az elemek létezését, de nem mutatja azok formáját, méretét vagy pontos helyét.
LOG 200 - Vázlatos tervezés, közelítő méret, forma és elhelyezkedés.
LOG 300 - Részletes tervezés, valódi elemnek megfelelő méretben, formában, távolsággal és elhelyezéssel.
LOG 350 - Építési dokumentáció, a valódi elemnek megfelelő méretben, formában, távolsággal és elhelyezéssel.  Az elemek a közeli vagy hozzájuk kapcsolódó elemekkel együtt jelennek meg.
LOG 400 - Gyártási tervezés. Az elemeket elegendő részletességgel és pontossággal modellezi az ábrázolt elem gyártásához. (Jelenleg csak részben támogatott szint)
Forrás: Fejlesztési specifikáció szintje - www.bimforum.org

Megjegyzés: Az ARCHLine.XP LOG  LOI és a kapcsolódó funkciók használatához ARCHLine.XP Professional licencre van szükség.

Az ARCHLine.XP parancsok a LOG (Geometriai szint) kezelésére az alábbiak:

Általános LOG beállitások:

Hely: Nézet-> 3D modell> LOG beállítások

A dialogban lehet a felsorolt elemtipusokhoz modell részletezettséget hozzárendelni.

A 3D nézet ablakokban az elemek Geometriai szintje ezt a hozzárendelést alkalmazza.

Az egyes ablakok LOG szintjét két helyen lehet állitani:

1. Nézet - 3D Modell - 3D modell építése

A dialógban a bal oldali Nézetek lista minden eleméhez eltérő beállításokat lehet megadni.

Beállitható a LOG szint, a látható szintek (Minden vagy egyedi szintek), az elemtípusok (Összes, vagy kiválasztott elemtipusok). Az egyéb oszlopra kattintva speciális 3D megjelenitéseket lehet kiválasztani.

2. Rajz állapotkezelő eszköztáron, amikor valamelyik 3D nézet az aktív nézet. Itt módosíthatja a LOG szintet, és a program frissíti a nézetet.

Példa két eltérő beállításra:

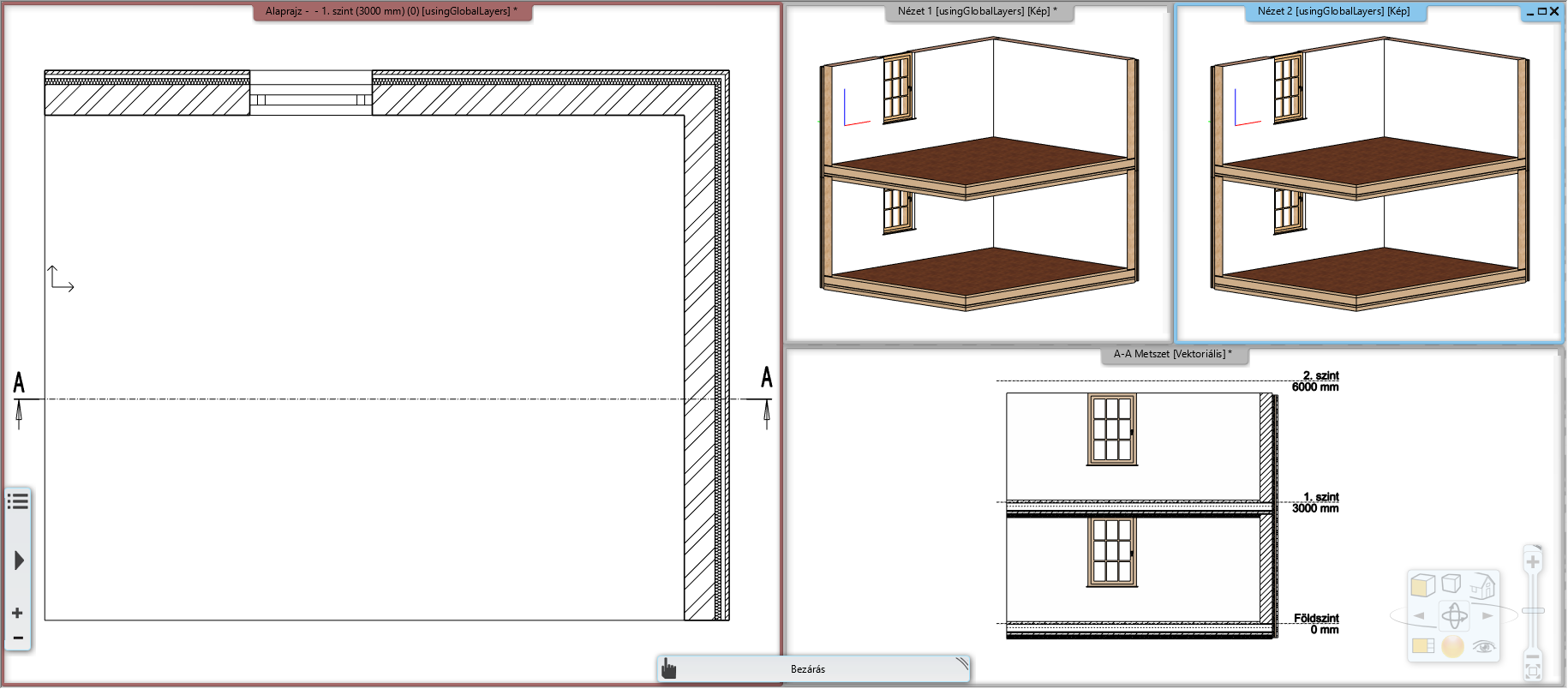

-Minden 3D ablak az Építési dokumentáció (LOG 350) szintre állitva:

- A-A Metszet szintje Részletes (LOG 300), a Nézet 1 ablak szintje Vázlatos (LOG 200) és a Nézet 2 ablak szintje Épitési dokumentáció (LOG 350)
