Kiemelés

A Kiemelések használatával lehet létrehozni részletesebb feliratozott nézeteket. Kiemelés nézetet hozzá lehet adni az alaprajzhoz, metszethez vagy homlokzati nézethez.

A parancs helye: Dokumentáció > Kiemelés

A Kiemelés parancs hatására az épületmodell kiválasztott része átmásolódik egy részletnézetre. A részlet nézet a Projekt Navigátorban jelenik meg egy új bejegyzés alatt az alaprajz neve neve – Kiemelés kiterjesztéssel. Minden kiemelés egy új részlet nézetet hoz létre.

A kiemelés szint egy speciális szint, amelynek magassága mindig nulla és nem lehet megváltoztatni.
A kiemelés szint neve az aktuális szint neve – Callout (Kiemelés) kiterjesztéssel

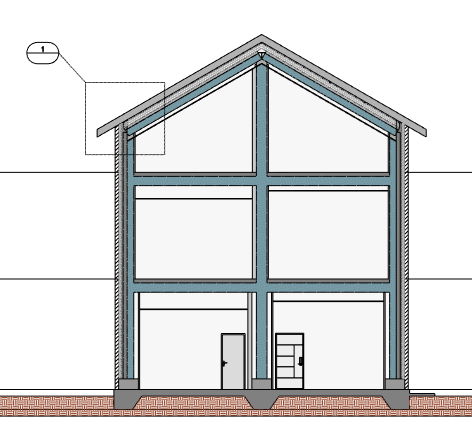

Példa:

Az eredeti szinten egy kiemelés címke jön létre, amely a határvonalból, egy mutatóvonalból és egy szimbólumból áll. A szimbólum szöveges szerkeszthető mezőket tartalmaz.
Ugyanaz a címke jön létre a kiemelés nézeten.

Célszerű használni a Kiemelés nézetet, ha további részleteket szeretne megadni az épületmodell egy részéről.
Ezenkívül a Kiemelés nézet felhasználható az elemek közötti csomópontok, az építési részletek bemutatására stb., amelyeket ilyen részletesen nem lehet beépíteni az általános rajzokba.

A kiemelés címke törlésekor a kiemelés nézet is törlődik egy figyelmeztetéssel (Nincs visszavonás - folytatja?).

Kiemelés nézet megnyitása

A kiemelés címke össze van kapcsolva a kiemelés nézettel. A kiemelés nézet megnyitásához kattintson a kiválasztás után a cimke szimbólum melletti nagyitó ikonra vagy jobb gombbal a kiemelés címkére, majd válassza az Ugrás nézetre parancsot.

A kiemelés nézet frissítése

Kattintson jobb gombbal a kiemelés címkére, majd válassza a Kiemelés frissítése parancsot. A kiemelés frissítése paranccsal bármikor frissítheti a kiemelés nézetet.

A kiemelés módosítása

A kiemelés címke határai meghatározzák az építési modell azon részét, amely a kiemelés nézetben jelenik meg.
A kiemelés határok módosításához kattintson bármelyik határvonalra, és helyezze át az adott parancsokkal  A kiemelés határvonal megváltoztatása automatikusan frissíti a kiemelés nézetet.

A kiemelés grafikus megjelenés módosítása

Kattintson jobb gombbal a kiemelés címkére, majd válassza a Kiemelés módosítása és frissitése parancsot. A megjelenő dialogban tudja módositani a kiemelés cimke grafikus megjelését.

Kiemelés mutatóvonalának áthelyezése

A kiemelés cimke kiválasztása után kattintson a mutatóvonal szimbolum felőli végére. Helyezze át a mutatóvonalat. A mutatóvonal másik vége mindig a kiemelés határvonal legközelebbi pontjából fog indulni.

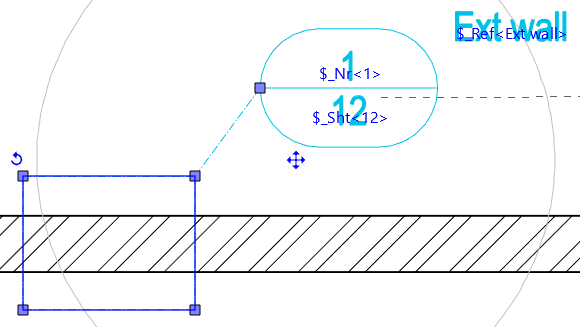

Kiemelés címke paraméterek

A kiemelés címkén 3 szöveges értéket lehet szerkeszteni. A _Nr paraméter célja az eredeti nézet és a kiemelés társitása azonos értékkel a nyomtatási dokumentációban. Az _Sht paraméterrel lehet megadni az oldalszámot ahol a kiemelés a nyomtatási dokumetációban található. A _Ref paraméter célja szöveges magyarázat elhelyezése az eredeti nézeten és a kiemelésen egyaránt.

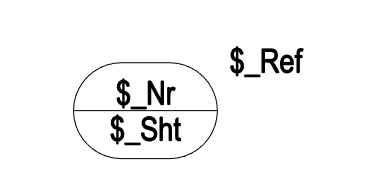

Kiemelés szimbólum létrehozása

Új Kiemelés szimbólum a Rajz - Csoport - Könyvtári csoport létrehozása paranccsal készithető. A helyes működéshez a csoportnak tartalmaznia kell a három szöveges elemet $_Nr, $_Ref, $_Sht tartalommal.

Ezeket fogja a program paraméterekként értelmezni. A paramétereket a Rajz - Csoport - Csoportparaméterek - Létező változók beállitással lehet láthatóvá tenni.

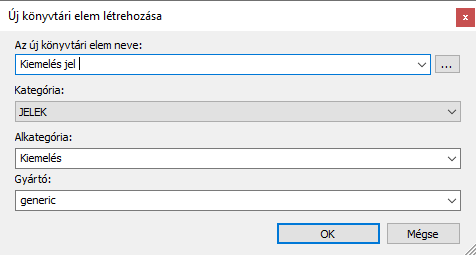

Továbbá az alábbi kategóriában érdemes elmenteni: JELEK - Kiemelés

További rajzi elemek elhelyezése a Kiemelés szinten.

A Kiemelés szinten létrejött nézet elveszti építészeti tartalmát, csak 2D elemeket tartalmaz, mint vonal, sraffozás, körív, stb. Ugyanazon a folyamaton megy kerresztül mint amikor egy rajzrészlet egy tervlapra kerül.

Fontos:

A kiemelés nézeten elhelyezett méretezések a fenti okból a 2D elemekre hivatkoznak. A  kiemelés frissítése után a program megpróbálja a méretezéseket a geometria alapján újraépiteni, de ez nem minden esetben valósitható meg teljes körűen.  Ezért frissités után méretezések hiányozhatnak vagy helytelen pozicióba kerülhetnek. Ne felejtse el frissités után a méretezéseket ellenőrizni.
