Falak rajzolása a DWG alaprajzon

Ezzel az eszközzel az alaprajzi nézetben lévő CAD vonalak átalakíthatók 3D építészeti falakká. Két párhuzamos CAD vonal átalakítható egyenes fallá.

Válassza az Épület / Fal / Fal létrehozás DWG rajzon eszközt

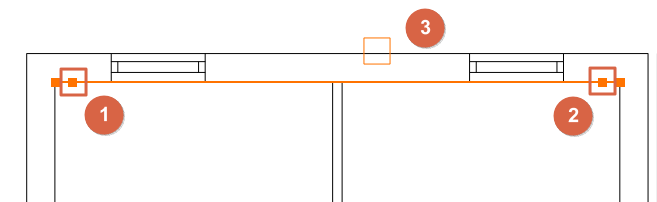

Kattintson a fal közelében a kezdő (1) és a végponthoz (2), majd a fal (3) másik oldalára. A fal megjelenik a 3D nézetben.

Ha a 3D-s modell sarok illesztései hiányosak, válassza az L vagy a T falcsatlakozási lehetőségeket az  ARCHLine.XP felső eszköztárából, és megfelelően illessze össze a falakat.
