Építészeti háló létrehozása

Az építészeti háló vonalakat gyakran használjuk a terveink rendszerezésére, a változások gyors lekövetésére, különösen összetett épületek esetében.
A hálóra vonatkozó parancsok a Menüszalag – Rajz – Háló almenüben találhatók.
A cikkben látható parancs leírás az ARCHLine.XP 2021-ből származik. Az ARCHLine.XP korábbi verziójai esetében a felhasználói felület jelentősen eltérhet.

Háló vonal tulajdonságok

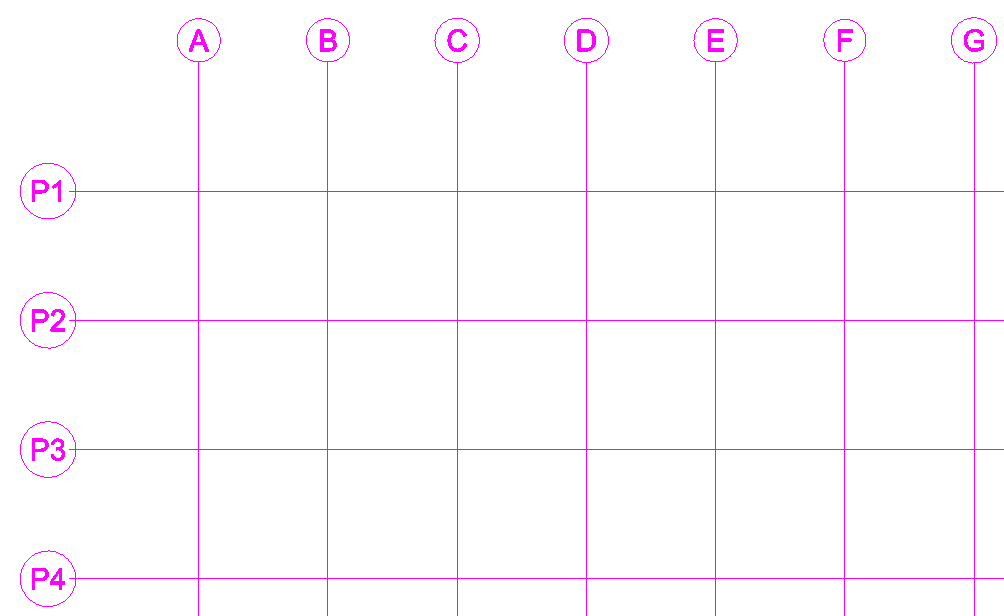

A háló vonalak két fő részből állnak: a háló vonalakból és a háló szimbólumból. Mindegyik háló vonal rendelkezik egy-egy szimbólummal a két végén. A szimbólumoknak lehetnek előtagjaik és számot vagy betűt jelenítenek meg az elsődleges és másodlagos irányokban. A szám (vagy betű) automatikusan növekszik minden új háló vonal esetében.

Háló vonal tulajdonságok: Menüszalag – Rajz – Tulajdonságok - Építészeti háló

Alapértelmezetten a háló vonalak minden szinten megjelennek, de beállítható, hogy csak a jelenleg aktív szinten legyenek láthatók.
A háló vonalak lehetnek egyenes vonalak, körívek vagy körök.

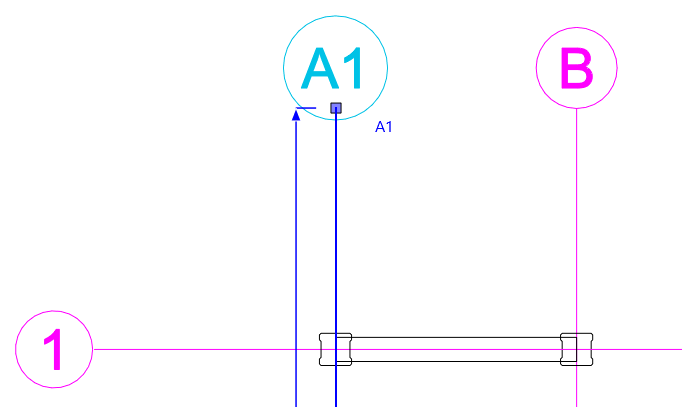

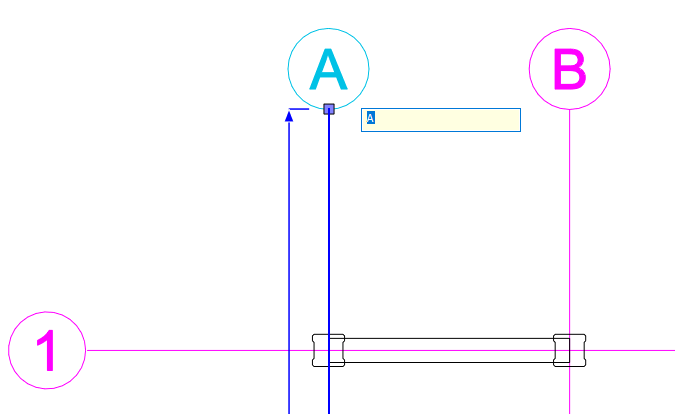

A szimbólum egyedi módosításához a szimbólumra kell kattintani, majd a megjelenő kék szövegre. Az újonnan beírt érték egy ENTER után megjelenik a szimbólumban.

Hálóvonalak és elemek összekapcsolása

Az ARCHLine.XP automatikusan összekapcsolja az objektumokat, oszlopokat és gerendákat a háló vonalakkal vagy két háló vonal metszőpontjával.
Ennek előnye, hogy a háló vonalak mozgatásakor az összekapcsolt elemek velük együtt mozdulnak.

Amikor egy objektum hozzá van kapcsolva a háló vonalakhoz, az ARCHLine.XP megjelenít egy piros pont markert a jobb alsó sarokban.
A vonzás megjelenik a Tulajdonság panelen : A + 1.

Oszlop elhelyezése
Válasszuk ki a kívánt referencia pontot és adjuk meg a szinttől mért távolságot (ebben az esetben: 5 m). Utána adjuk meg a kezdő- és végpontot a háló vonalak metszőpontjainál.

Amikor az oszlop hozzá van kapcsolva a háló vonalakhoz, a program megjelenít egy vagy két piros pont markert a jobb alsó sarokban.
A vonzás megjelenik a Tulajdonságpanelen: (A + 1) and (1 +B).

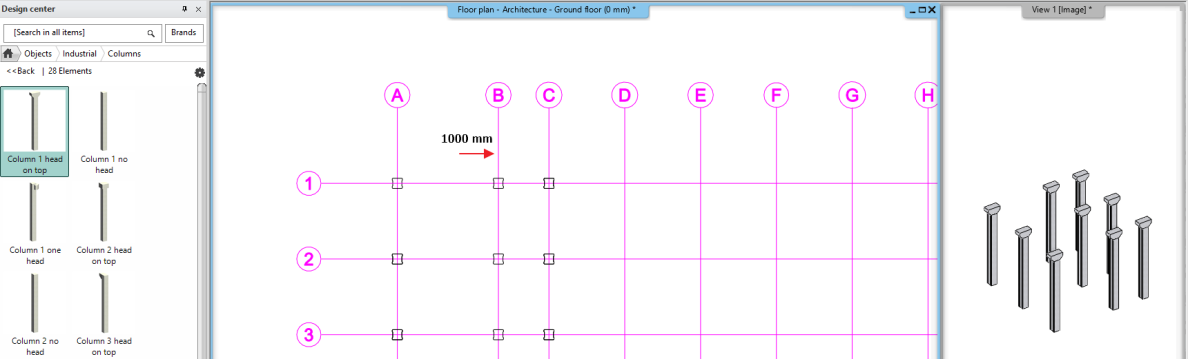

Összekapcsolt elemek másolása

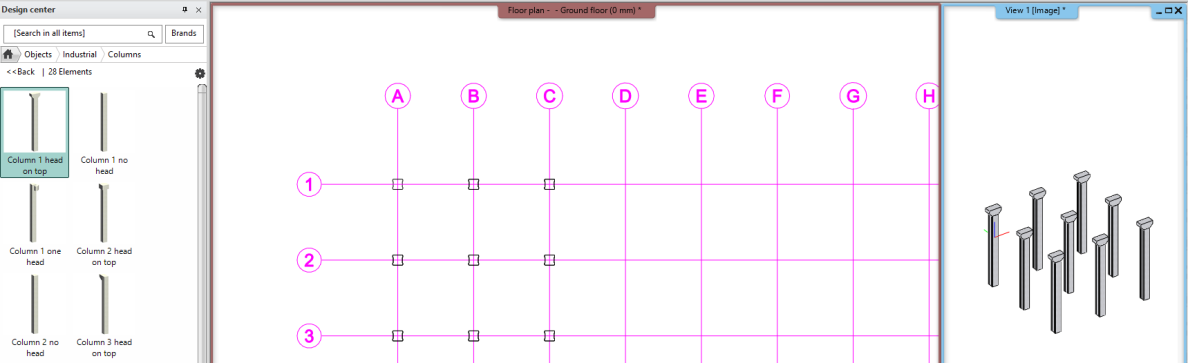

Ha egy hálóvonalhoz kapcsolt elemet másolunk úgy, hogy a kapcsolt pont egy új háló vonalra esik, a másolt elem automatikusan kapcsolódik az új hálóvonalhoz.

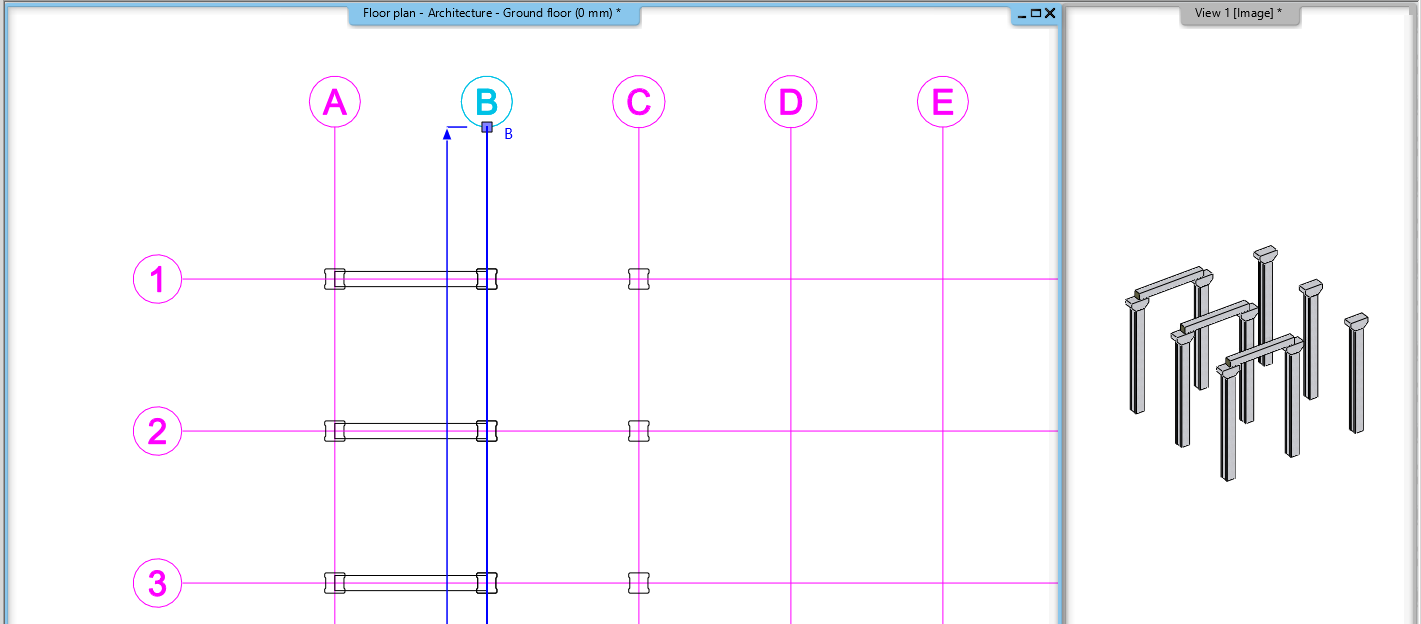

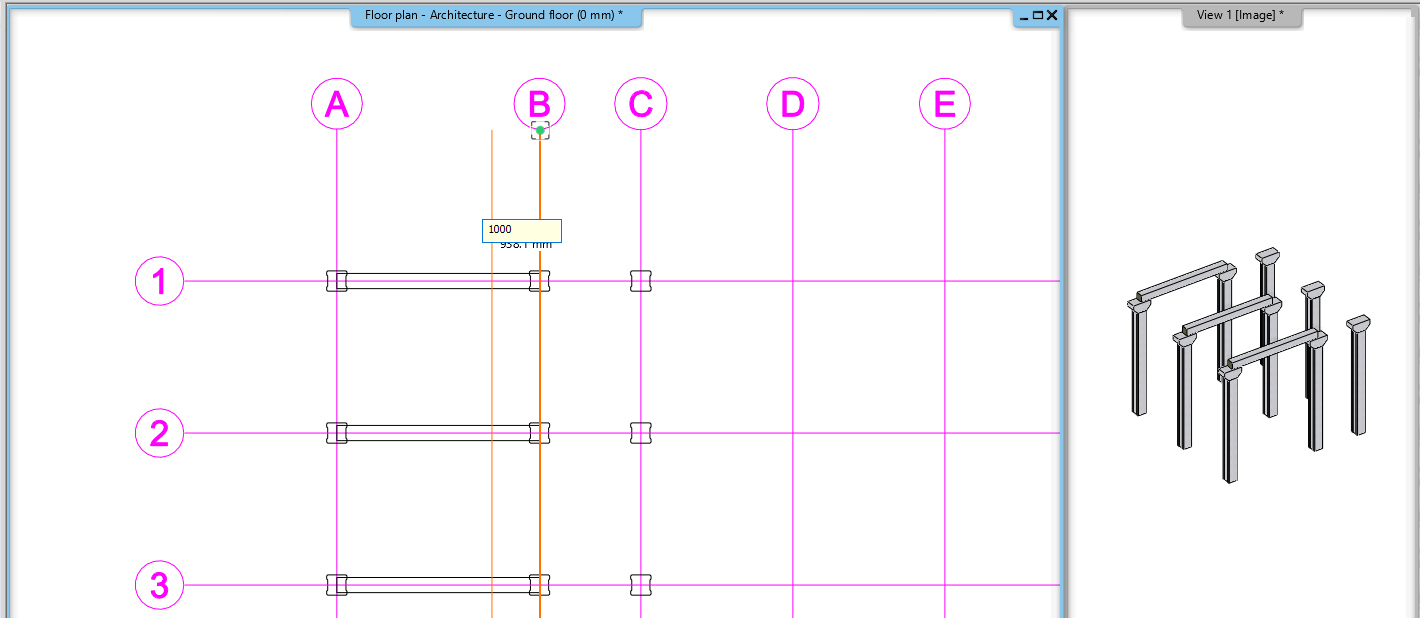

A háló vonalak mozgatása

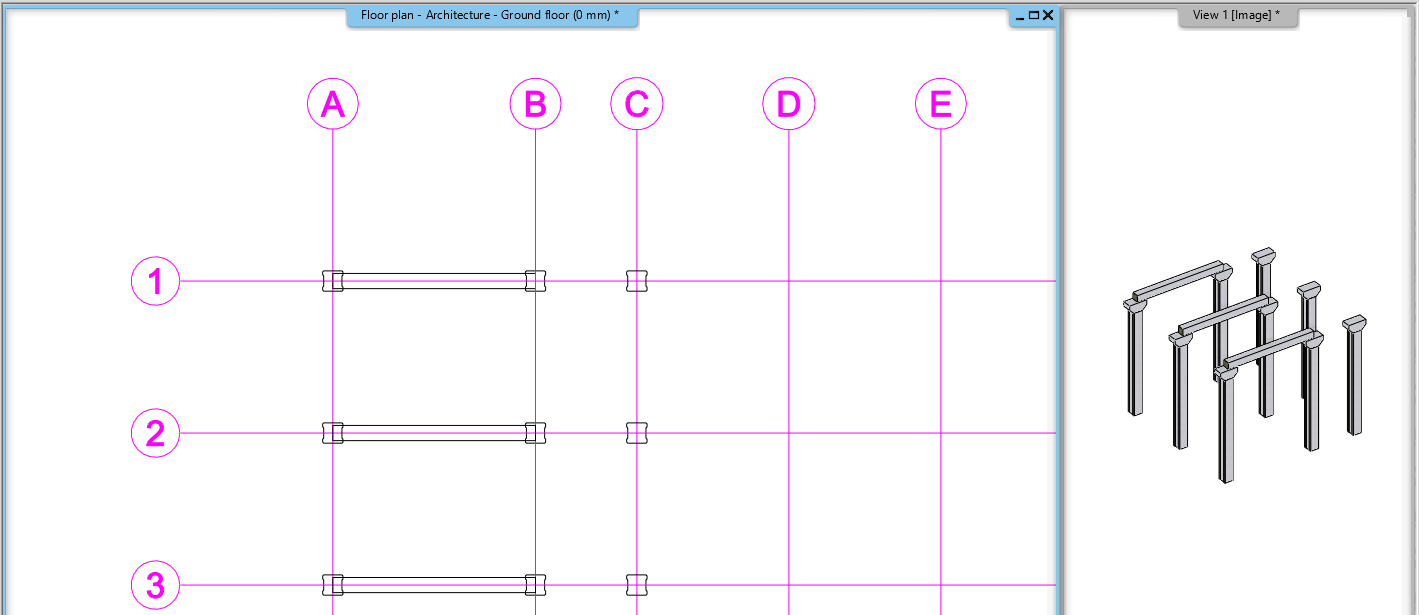

Amikor egy háló vonalat elmozgatunk, az összekapcsolt elem a háló vonallal együtt el fog mozdulni. A program áthelyezi az oszlopokat, és újra számítja a gerendák kezdő- és végpontjait.

Összekapcsolt elemek láthatósága

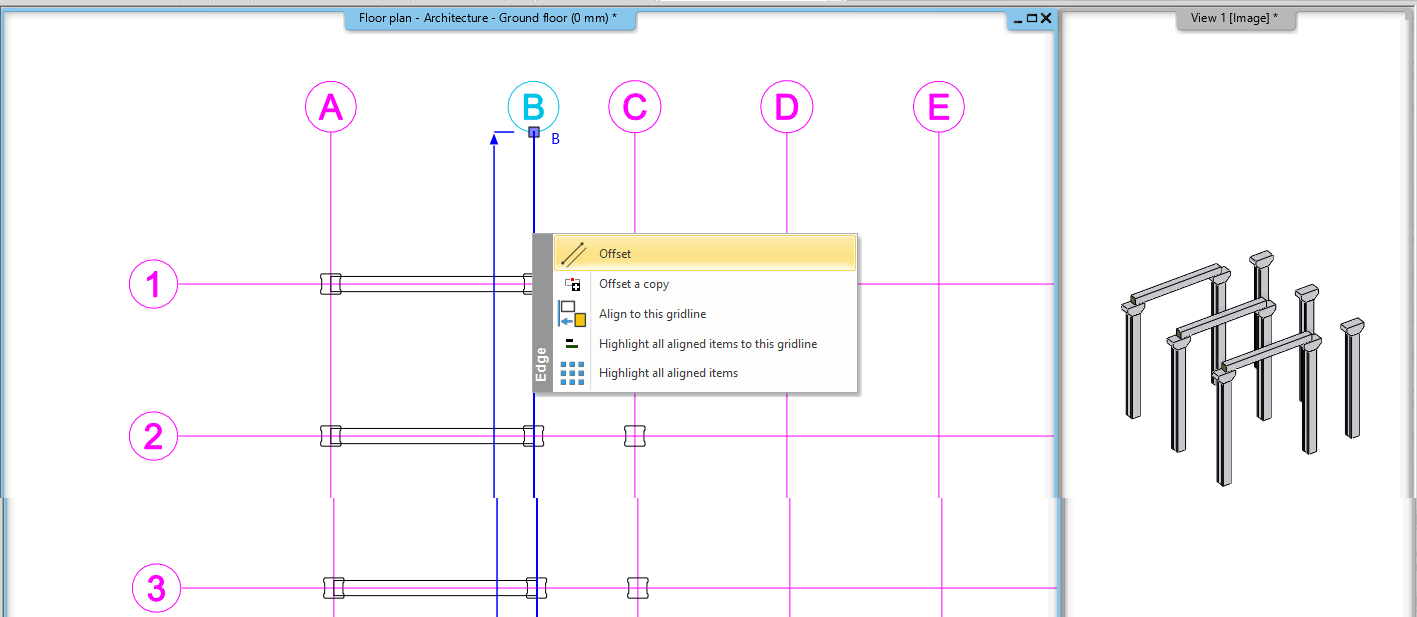

Megmutathatjuk az összekapcsolt elemeket a „Jelölje ki az összes igazított elemet” paranccsal.
A jobb érthetőség érdekében két extra, magában álló oszlop is van a rajzon, hogy látható legyen a különbség.
Parancs: Menüszalag – Rajz – Háló - Az összes, háló vonalakhoz kapcsolódó elem megjelenítése.

Az ARCHLine.XP program zöld színnel megjeleníti az összekapcsolt elemeket.
