Az ARCHLine.XP a 3D Connexion számos eszközét támogatja - például: SpaceMouse® és CadMouse - a profi és gördülékeny tervezési élmény érdekében.
"A 3Dconnexion kutatásokon alapuló, strapabíró és ergonómikus hardvereszközöket fejleszt, zökkenőmentesen kapcsolódó, okos és könnyen használható szoftverrel, hogy a világ legnépszerűbb CAD alkalmazásaival és 3D megoldásaival gyors, kényelmes és szórakoztató legyen a munka.
A 3D Connexion eszközeivel a profi CAD-felhasználók, a SpaceMouse® 3D egértől a CadMouse-ig, bármely eszközzel páratlan módon léphetnek kapcsolatba a digitális világgal és tapasztalhatják meg a 3D élményt." - 3D Connexion
Rendszerkövetelmények
- 3D Connexion eszközmeghajtó program (legalább 10.7.1.xx verziójú - kattintson ide a letöltéshez).
- ARCHLine.XP tervezőprogram (legalább 2021 Release 1 - kattintson ide a letöltéshez).
Munka megkezdése 3D Connexion eszközzel az ARCHLine.XP-ben
Nem számít mely támogatott 3D Connexion eszköz(öke)t csatlakoztatta számítógépéhez, csupán az alábbiakat kell tennie:
- Győződjön meg, hogy 3D Connexion eszköze a megfelelő módon csatlakozik a számítógéphez.
- Indítsa el az ARCHLine.XP tervezőprogramot.
Mindössze ennyi! Kezdődhet a tervezés és a navigáció a projektben az eszköz használatával.
Eszközbeállítások / Testreszabás
Az alapértelmezett eszközbeállításokat a 3D Connexion szállítja az ARCHLine.XP csapatával együttműködve, hogy az eszköz Önnek a lehető legjobb tervezési élményt nyújtsa alapértelmezetten.

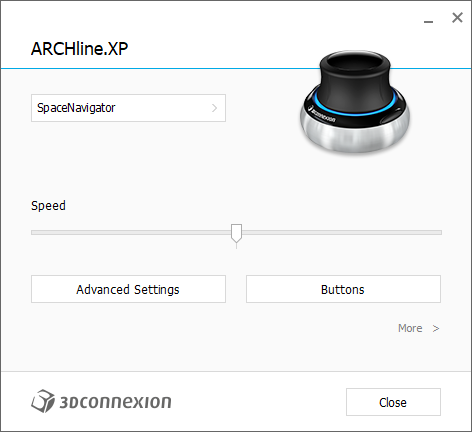

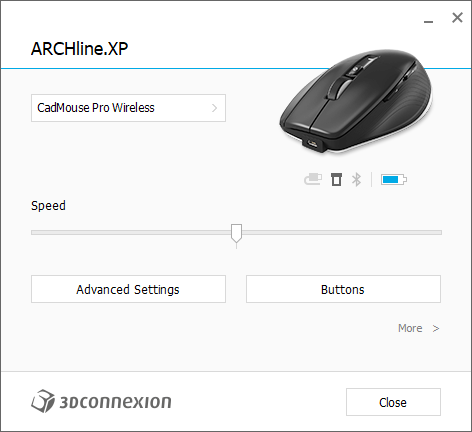

Nincs szükség az eszköz beállítására, ugyanakkor amennyiben szeretné megváltoztatni az eszköz alapértelmezett viselkedését, nyissa meg bátran a "3D Connexion properties" alkalmazást és módosítsa a beállításokat.
A SpaceMouse® 3D egerek és a SpaceNavigator egyedülállóan természetes és kényelmes navigációt biztosít a 3D térben a külön erre a célra tervezett, gombszerű kontroller segítségével. Kérjük tekintse át az alábbi listát, amelyben megismerheti a kontroller alapértelmezett működését:
Mozgatás | 2D | 3D axon. nézet | 3D perspektív nézet |
Rajz mozgatás | Nézet mozgatás | Kamera mozgatás | |
Rajz mozgatás | Nézet mozgatás | Kamera mozgatás | |
Nagyítás / kicsinyítés | Nézet mozgatás | Kamera emelés | |
- | Nézet döntés | Kamera döntés | |
- | Nézet csavarás | Kamera csavarás | |
- | Nézet forgatás | Nézet forgatás |
Támogatott parancsok
Az ARCHLine.XP a támogatott parancsok széles palettáját nyújtja, amelyeket eszközének egyes erre a célra szolgáló, testreszabható gombjaihoz társíthat. Az elérhető parancsok listájához, kérjük nyissa meg a "3D Connexion properties" alkalmazást és kattintson a "Buttons" feliratú gombra.
Körmenü

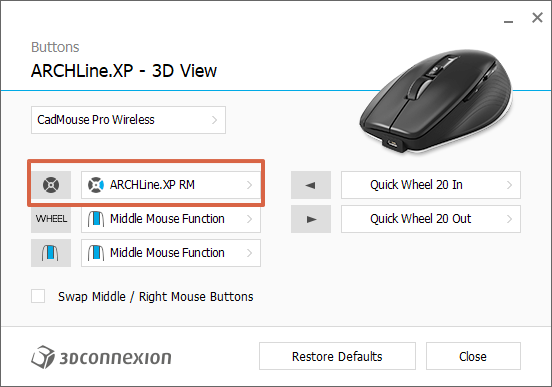

Bizonyos 3D Connexion eszközök úgynevezett alapértelmezett "körmenüvel" bírnak. Amennyiben például CadMouse eszközzel rendelkezik egy ARCHLine.XP specifikus körmenüt fog látni, amikor az erre szolgáló, a görgő "felett található fizikai gombot megnyomja az egéren. Az "ARCHLine.XP RM" körmenü a következőképpen néz ki:
Az ARCHLine.XP körmenü gesztusvezérelt gyors hozzáférést biztosít gyakran használt ARCHLine.XP parancsokhoz. A körmenü a "3D Connexion Properties" applikáción keresztül szintén testreszabható.
LCD kijelző
Amennyiben eszköze LCD kijelzővel is rendelkezik, használhatja a megfelelő eszköz-gyorsbillentyűket a kijelzőn látható, társított parancsok közvetlen elindításához. Mindezt a "3D Connexion Properties" applikációban szintén testreszabhatja, ha a "Buttons" feliratú gombra kattint.
A SpaceMouse® Enterprise eszköz alapértelmezett gyorsbillentyű elrendezése:
Fólia bejárás |
Gyors 3D modell |
Rajzol, mint... |
Hol van az alaprajzon? |
Takartvonalas ábrázolás |
Színhelyes ábrázolás |
Textúrázott |
Vissza |
Mégis |
Sematikus |
Részletes |
Dokumentáció |
3D Connexion eszköz kéziköny

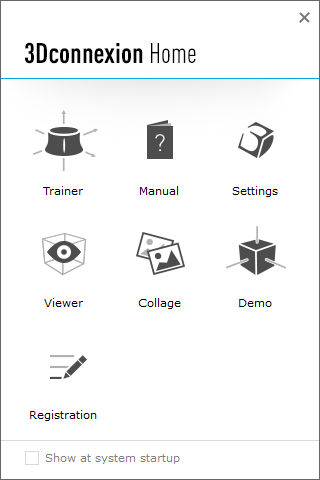

A 3D Connexion eszköz kézikönyve külön, az eszközhöz telepített alkalmazás súgójából érhető el.
További, az eszköz viselkedésével, használatával és testreszabásával kapcsolatos kérdéseivel, kérjük forduljon egy 3D Connexion viszonteladóhoz vagy keresse fel a 3D Connexion eszközök terméktámogatási oldalát: https://3dconnexion.com/uk/support/
