Hogyan készítsünk egyedi metszet jelet

Az útmutató célja a metszet, kiemelés, homlokzat és falnézet szimbólum létrehozásához szükséges lépések ismertetése a szokásos ARCHLine.XP eszközökkel. (ARCHLine.XP 2021)

Ez az útmutató a metszet szimbólum létrehozására vonatkozik, de felhasználható a kiemelés, a homlokzat és a falnézet szimbólumok létrehozására is.

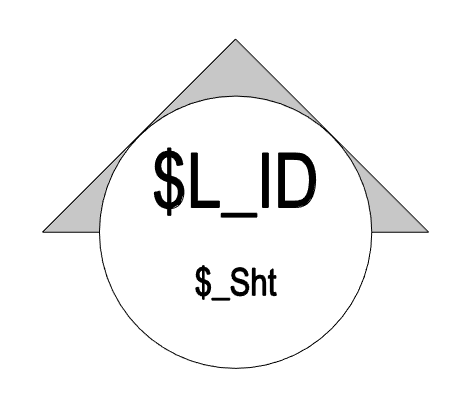

1. Hozza létre az új szimbólum alakját vonal, ív, sraffozás stb. eszközökkel.

2. Adja hozzá ezeket a paramétereket
Az ARCHLine.XP speciális paraméter használatával jeleníti meg a különböző tartalmakat:
$L_ID jelentése Letter ID - Alfanumerikus érték a metszet szám, betűjel megjelenítéséhez
$_sht jelentése: SHEET nr. - A lapszám megjelenítéséhez, ahol a metszet nézet megtalálható a PDF dokumentációban
$D_ID jelentése részletes megjegyzés - további információk megjelenítéséhez használt

Tehát a metszet betűje vagy száma az $L_ID (A, B, 1,2) helyen jelenik meg, a lap száma pedig a $_sht helyen jelenik meg (pl. A-003)

3. Válassza a Rajz - Csoport - Könyvtári csoport létrehozása a parancsot.
Válassza ki az új szimbólum alakját és a szöveg elemeket.
Adja meg a referenciapontot (ajánlott az első pontot az elsődlegesen használt  referenciapontként megadni, vízszintesen pedig egy másik referenciapont megadását ha váltogatni akarja őket.)

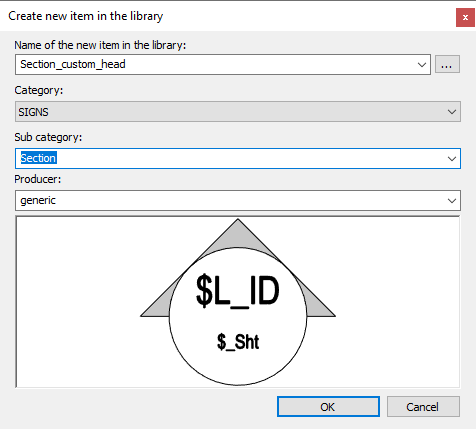

4. Adja meg az új könyvtár elem nevét és a kategóriát / alkategóriát

5. - Lépjen a Dokumentáció - Metszet beállítások dialógba, és kapcsolja be a Szimbólum a metszetvonal elején opciót, majd nyomja meg a gombot az új alapértelmezett Metszet  szimbólum kiválasztásához.

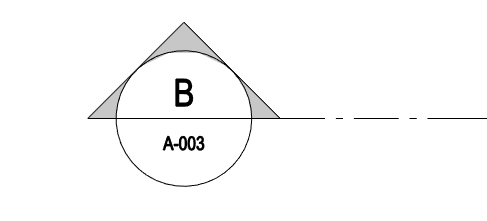

Az új metszet jel hasonló lesz:

6. Hogyan lehet módosítani a paramétereket?

Kattintson a jobb gombbal a metszetre, és válassza a Szöveg szerkesztése a csoportban parancsot.

Módosítsa az értékmezőket, és nyomja meg az OK gombot.
