Tippek a kimutatások elsajátításához

A kimutatások a modellhez kapcsolt táblázatok, amelyek az egyik fejlett BIM-szolgáltatásnak számítanak.
Célunk ebben a cikkben egy fal kimutatás létrehozása és elhelyezése szintek és falvastagságok szerint rendezve.

Az ARCHLine.XP-ben a kimutatások összekapcsolódnak a modell elemeivel. A változtatásokat a kimutatás frissíti és fordítva.

KIMUTATÁS LÉTREHOZÁSA - TÍPUSOK ÉS TULAJDONSÁGOK

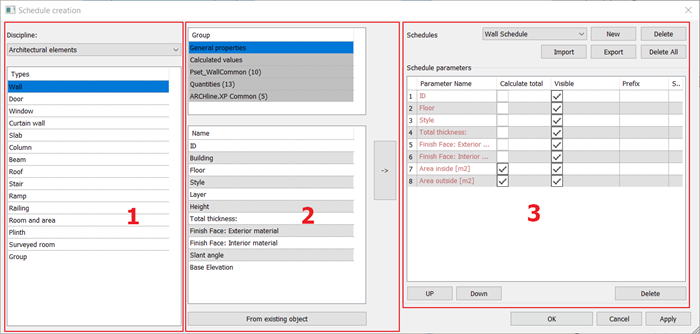

A kimutatás létrehozása párbeszédpanel három oszlopra van felosztva. Az első oszlop olyan szakágakat jelenít meg, mint az építészeti elemek, az Interior elemek, a terep és a MEP elemek.
Válassza ki azt a típust, amelyet az új kimutatáshoz kíván rendelni.

A második oszlop az Általános tulajdonságokat, a számított értékeket és a BIM paramétercsoportokat tartalmazza.
Válasszon ki egy tulajdonságot a listából, majd kattintson a jobb nyíl gombra, hogy hozzáadja a kimutatás sablonhoz.
Az elem grafikus ábrázolását is hozzáadhatja a kimutatás sablonhoz.

A párbeszédpanel harmadik oszlopa az aktuális kimutatás sablont mutatja.

HOGYAN HOZZUNK LÉTRE ÚJ KIMUTATÁS SABLONT?
1. Új kimutatás (például fal kimutatás ) létrehozásához válassza ki a megfelelő elemtípust.
2. Válasszon kategóriát a csoportból.
3. Válasszon ki egy tulajdonságot a listából. Kattintson a jobbra nyílra a kimutatás sablonba helyezéshez.
4. Ismételje meg a 2. lépéstől további tulajdonságok hozzáadásához a kimutatás sablonhoz.
5. Rendezheti a kimutatás sablont a Fel és Le gombbal, vagy törölheti a tévesen elhelyezett tulajdonságot.
6. Továbbá formázhatja a kimutatás sablont az Összes kiszámítása, Látható, Prefix, Postfix opciókkal.

HOGYAN LEHET FELVENNI MÁSODIK SABLONT?
1. A kimutatás létreghozása párbeszédpanelen kattintson az Új gombra.
2. Adja meg az új kimutatás nevét

3. Kövesse az előző 2-6. Pontot a kimutatás sablon tulajdonságokkal való kitöltéséhez.

HOGYAN VÁLASSZUNK KIMUTATÁS SABLONT?
1. Válassza ki a szakágat és a megfelelő elemtípust (például a fal típust).

2. Válasszon egy sablont a kimutatások csoportból.

3. Továbbá formázhatja a kimutatás sablont az Összes kiszámítása, Látható, Prefix, Postfix opciókkal.
4. A párbeszédpanel bezárásához nyomja meg az OK gombot.

HASZNÁLJA A KISZÁMÍTOTT ÉRTÉKEKET

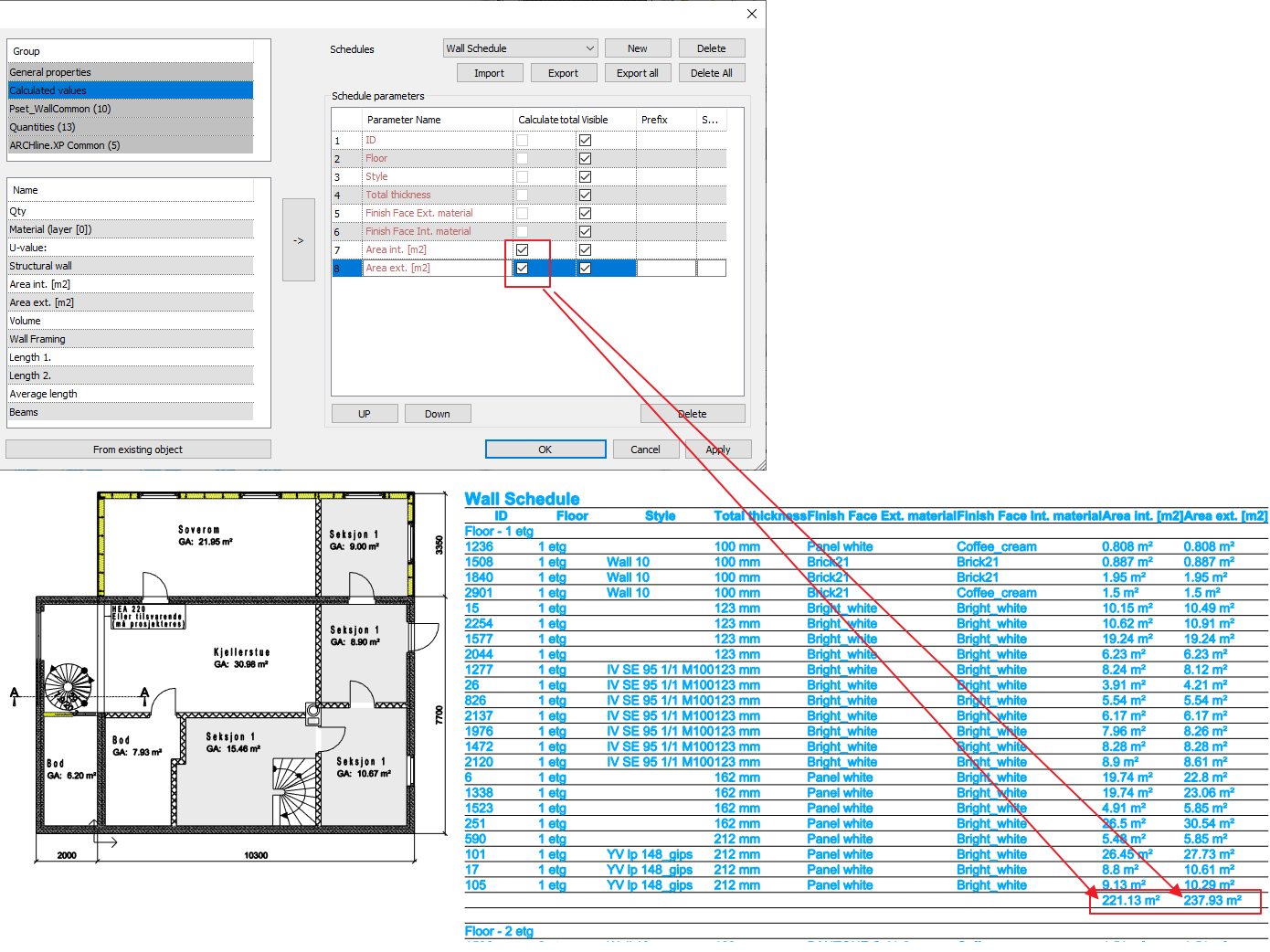

Kiválaszthatja a számított értékeket, és ha bejelöli az Összes kiszámítása jelölőnégyzetet, a kimutatás megjeleníti a csoportosított elemek összegét, például a szinten elhelyezett falak teljes falfelületét.

KÉPEK HASZNÁLATA A KIMUTATÁSOKBAN

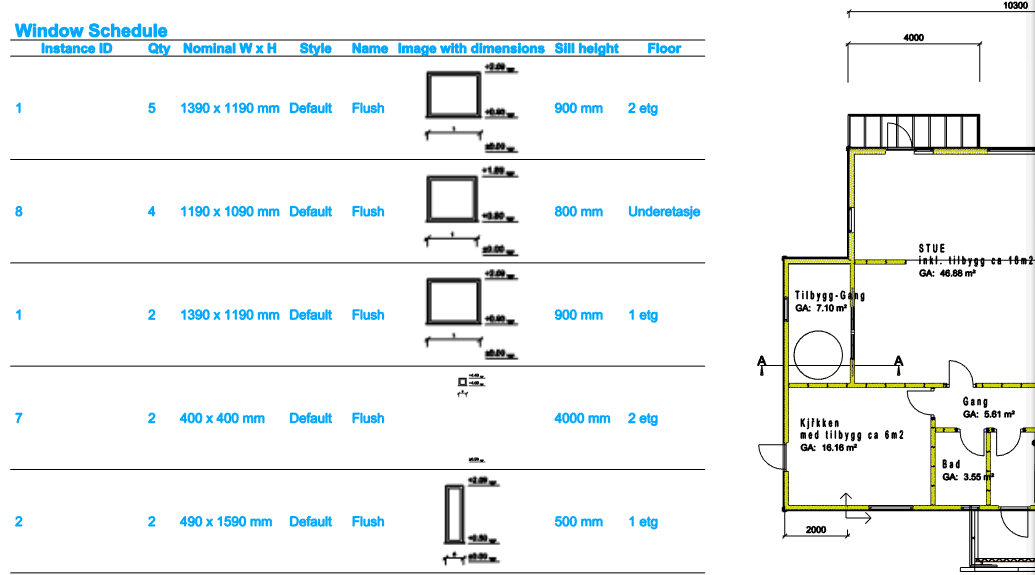

Egyes elemtípusok lehetővé teszik egy kép hozzáadását a kimutatáshoz, pl. ajtók, ablakok, objektumok, tárolóbútorok esetében.

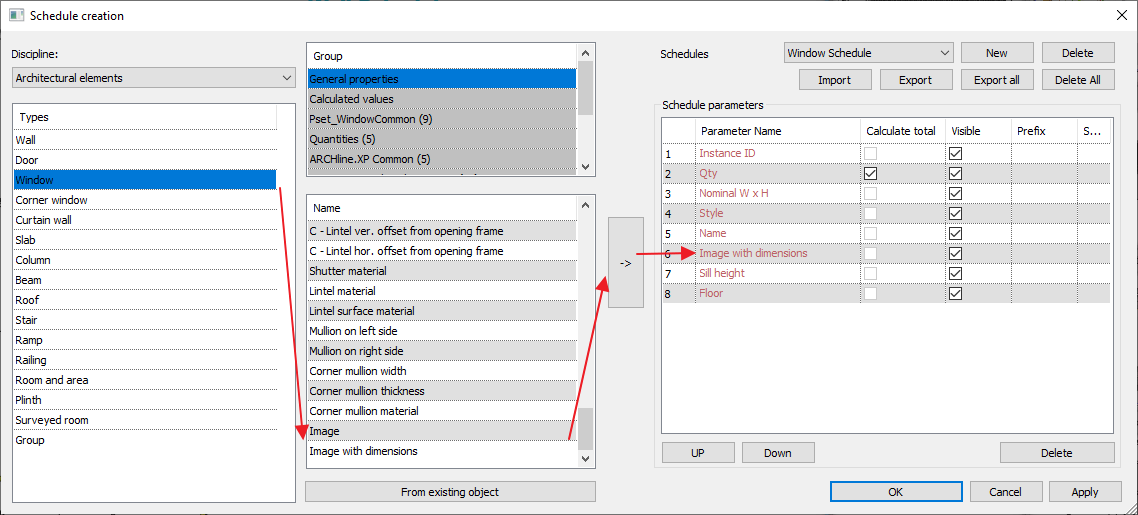

Válassza a Kép vagy Kép méretezéssel lehetőséget, és vegye fel az kimutatás sablonba.
Később a formázási párbeszédpanelen megadhatja a kép méretét és méretét.

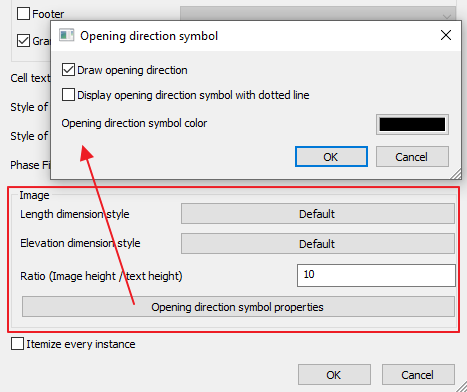

Továbbá megjelenítheti az ajtó, ablak, szekrény nyitási irányát annak színével és vonaltípusával.

FORMATTING A SCHEDULE

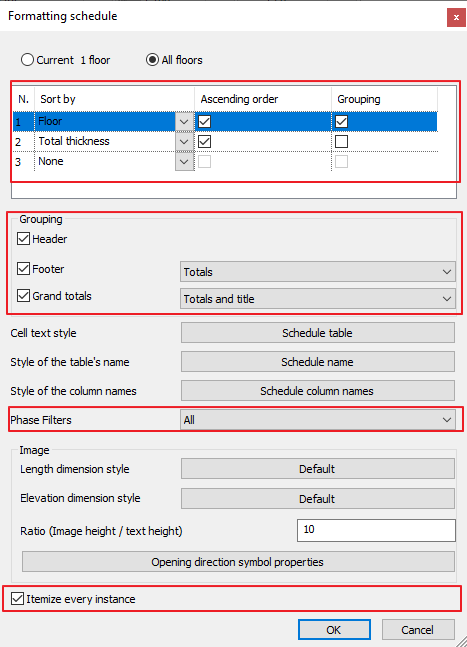

The program offers the Formatting schedule dialog before placing.

1. Check itemize every instance By default, every element is visible in a schedule. That means if you create a wall schedule, all walls appear in the schedule.
2. Group these walls. Go to Sort by and choose Floor. Walls will be grouped together by the selected Sort category. In this example, walls are grouped by Floor in ascending order.
3. You may add another sorting criteria by wall thickness. Walls will be grouped within floors by wall thicknesses.

CALCULATE GRAND TOTALS
To calculate summary, make sure Grand Totals and Footer fields are activated in the Formatting dialog.
SEPARATE BY PHASES
You can filter elements by Phases to display only walls with Existing, Demolished or New phase properties.

USE TEXT STYLES IN SCHEDULES
You can assign different text styles to cells, header and column names. Different colors and fonts help to visualize better the long schedules.

HIGHLIGHT ELEMENT IN MODEL

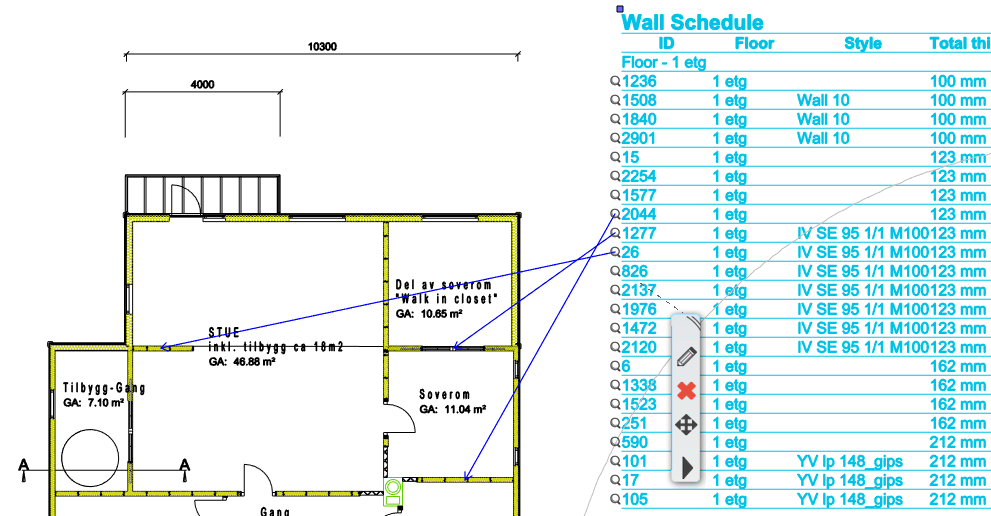

Sometimes, it is hard to find where an element in the schedule is located in the model. Click on schedule then click on any magnifier icon.
A blue line points to the selected item.

CHANGES WITH SCHEDULE
You can edit some cells in a schedule by clicking in them.
The properties of the elements (e.g. width, height, length, etc.), texts and materials (marked with paint bucket) can be edited.
To finish editing in a cell, press Enter.
The changes are applied to the appropriate element.
Example:

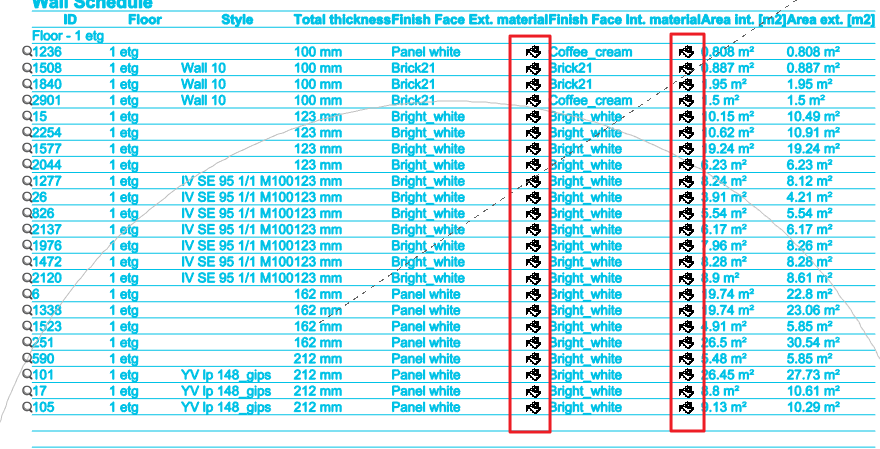

If you wish to change the Finish Face Exterior Material of a wall, click on the paint bucket and select a new material from the Material dialog.

EXPORT TO EXCEL TO GET PRICE
You can export the schedule to Excel where you can assign price to each calculated value. Choose Save to Excel command and select a schedule or
choose Save All to Excel to export all schedules into Excel in one step.

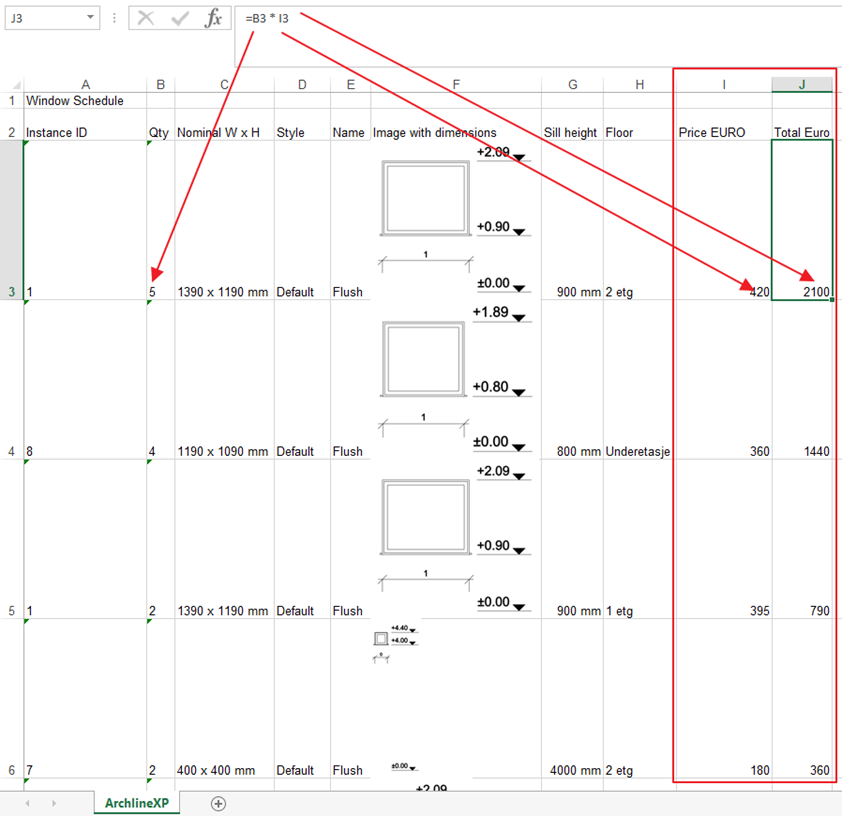

Add Price Euro and Total Euro as new columns in Excel. Fill the price from your catalogue and go to Total field. Select the QTY and Price Euro field in the formula and put * between them.

Azt nem lehet állítani hogy a kimutatások használata egyszerű.
Kövesse ezeket a tippeket és kísérletezzen. Lehet, hogy a Schedules mestere lesz.
