Az IFC fájlformátumról
Az Industry Foundation Classes (IFC) adatmodellt az épület és az építőipar információinak leírására tervezték. Az IFC formátum egy univerzális, semleges adatformátum, amelyet ma ipari adatcserének tekintenek.

Az ARCHLine.XP támogatja az IFC 2x3-at az importáláshoz és az exportáláshoz is. Az IFC 2X3 koordinációs nézet 2.0 tanúsítvánnyal rendelkezik. Az IFC 3D geometria és adatcserét biztosít a különböző CAD / BIM tervező szoftverek között. Az IFC formátum legértékesebb tulajdonsága az építészeti elemek és tulajdonságok megőrzése. A fal, a mennyezet stb. tulajdonságai változatlanok maradnak, bár a mai technológia szintjén előfordulhat néhány kompromisszum. Az IFC alapú adatcsere kapacitása lényegesen nagyobb, mint a szélesebb körben elterjedt DXF / DWG alapú adatformátum információ tartalma.

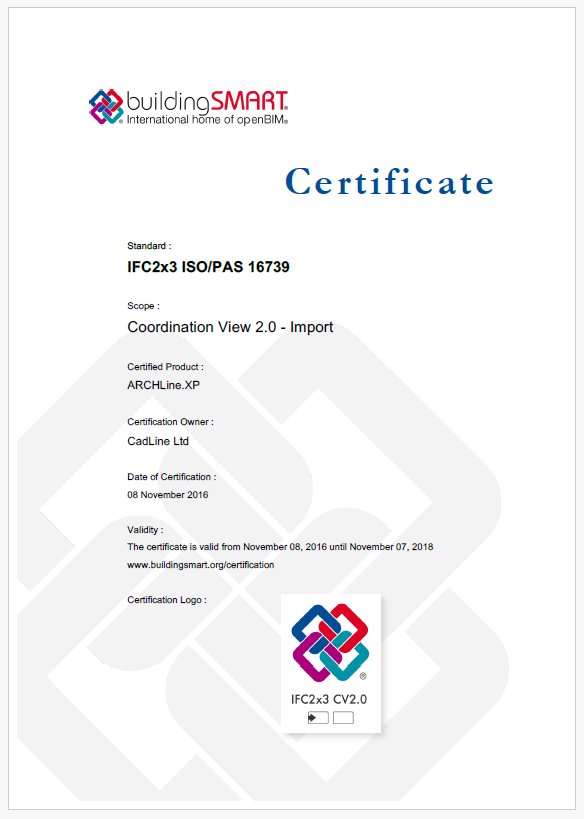

Az ARCHLine.XP az IFC Coordination View 2.0 Import tanúsítvánnyal rendelkezik.

IFC fájlok importálása

IFC-fájl importálásakor külön rajzi egységek jönnek létre, amelyek megfelelnek az IFC projektstruktúra egyes részeinek.

Az IFC fájlok importálhatók új projektként, új projektrészként, csatolt külső hivatkozásként vagy önálló modellként. Az importált FC-modell megőrzi az eredeti modell teljes szintszerkezetét és rétegszerkezetét. Ezt a Fóliakezelő és a Szintkezelő párbeszédablakban ellenőrizheti.

Az IFC-fájlok importálása kétféleképpen történhet:

Fogd és vidd
A fogd és vidd eszköz egy kényelmes és egyszerű mód az IFC fájl megnyitására. Nyissa meg azt a mappát, ahonnan a dokumentumokat importálni szeretné. Húzza a fájlokat a Windows Intézőből az ARCHLine.XP ablakra, és dobja rá az egér felengedésével. A megjelenő párbeszédpanelen válassza ki az importálás módját.
File menu > Import > Import IFC
IFC fájl importálásához válassza a Fájl - Import - IFC parancsot. A megjelenő párbeszédpanelen válassza ki az importálás módját. Megjelenik az import fájl párbeszédpanel, majd válassza ki az importálni kívánt IFC modellt.

Importálási beállítások (az ARCHLine.XP 2024-től)

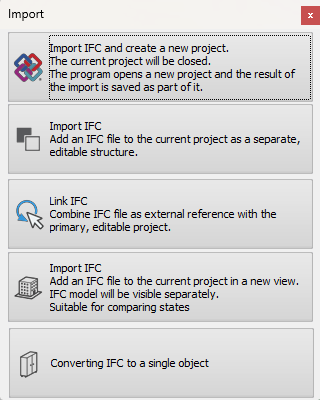

Az első lépés az IFC fájl importálása. A program a következő lehetőségeket kínálja.

Importálja az IFC-t, és hozzon létre egy új projektet.	A jelenlegi projekt lezárásra kerül. A program megnyit egy új projektet, és ennek részeként elmenti az importálás eredményét. Minden IfcBuildingStorey-hoz létrejön egy szint az IFC-fájlban. Az emeletek az IfcStorey nevével hozzáfűzve jönnek létre.
Import IFC	Adjon hozzá egy IFC-fájlt az aktuális projekthez külön, szerkeszthető struktúraként. Minden IfcBuildingStorey-hoz létrejön egy szint a projektben. Az emeletek az IfcStorey nevével jönnek létre.

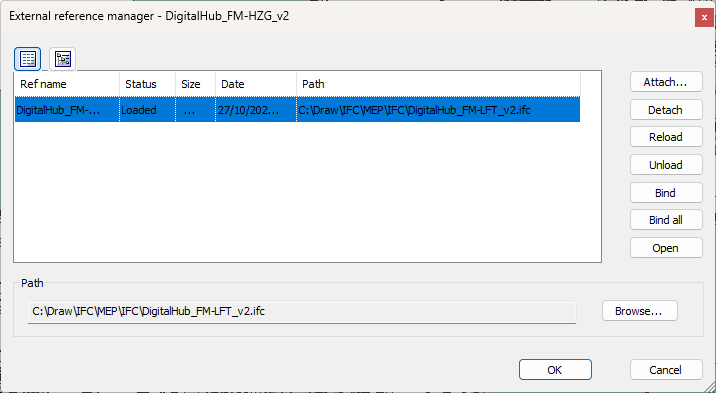

Link IFC	Az IFC-fájl külső referenciaként kapcsolódik a projekthez. A hivatkozott IFC-fájlt a Fájl - Importálás - Hivatkozások kezelése menüpontban találja
Import IFC	Adjon hozzá egy IFC-fájlt az aktuális projekthez egy új nézetben. Az IFC modell külön lesz látható. Minden IfcBuildingStorey-hoz létrejön egy szint a projektben. Az emeletek az IfcStorey nevével jönnek létre. Ez az opció akkor használható, ha már dolgozik egy projekten, és új nézetet szeretne nyitni, ahol importálja az IFC-modellt. Ebből az ablakból az alaprajzába másolhat elemeket. Állapotok összehasonlítására is alkalmas.
Az IFC átalakítása egyetlen objektummá	Objektumot hoz létre az IFC fájl tartalmából.

Stílusok

Az IFC fájlban tárolt stílusnevek megjelennek a Stíluskezelőben. Megadhatja, hogy a stílusok hogyan és mikor jönnek létre.

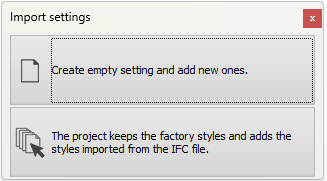

Hozzon létre üres beállítást, és adjon hozzá újakat.	Az ARCHLine.XP gyári stílusai törlődnek, és a projekt csak az IFC fájlból importált stílusokat tartalmazza.
Tartsa meg az ARCHLine.XP gyári beállításait, és adjon hozzá újakat.	Az ARCHLine.XP megtartja a gyári stílusokat, és hozzáadja az IFC fájlból importált stílusokat.

Példa képernyőképre, amikor az első opció van kiválasztva:

Adat szűrők

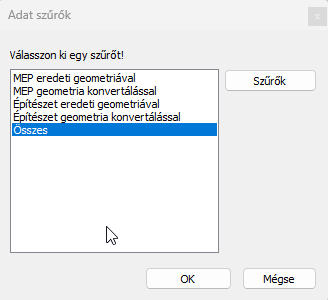

Kiválaszthatja, hogy mit szeretne importálni az IFC fájlból:

Mindent, vagy csak Építészeti vagy csak MEP (csővezeték) elemeket geometria átalakítással vagy anélkül.

Eredeti geometriával:

Azt jelenti, hogy a modell megtartja azt a geometriát, amelyben eredetileg készült és az elemek az ARCHLine.XP programban IFC elem típusként jönnek létre. Majd Exportálásnál ugyanaz a modell, amit megkaptunk kerülhet vissza a társtervezőhöz, a saját modellel kiegészítve.

Geometria konvertálással:

Azt jelenti, hogy az építészeti elemek közül a falak, födémek, ajtók, ablakok, oszlopok, gerendák, terep átalakulnak a megfelelő ARCHLine.XP elemekké (falak, födémek, stb.).

Ha az eredeti modell nagyon összetett, akkor a falak, födémek, stb. IFC elemekké válhatnak a nem megfeleltethető összetett geometria miatt. Korlát, lépcső, tető csak IFC elemként jöhet létre.

Szűrők

A Szűrők ablakban egyénileg is ki lehet választani, hogy mely elemtípusokra alkalmazza vagy ne alkalmazza a konvertálást.

Az IFC import sajátosságai

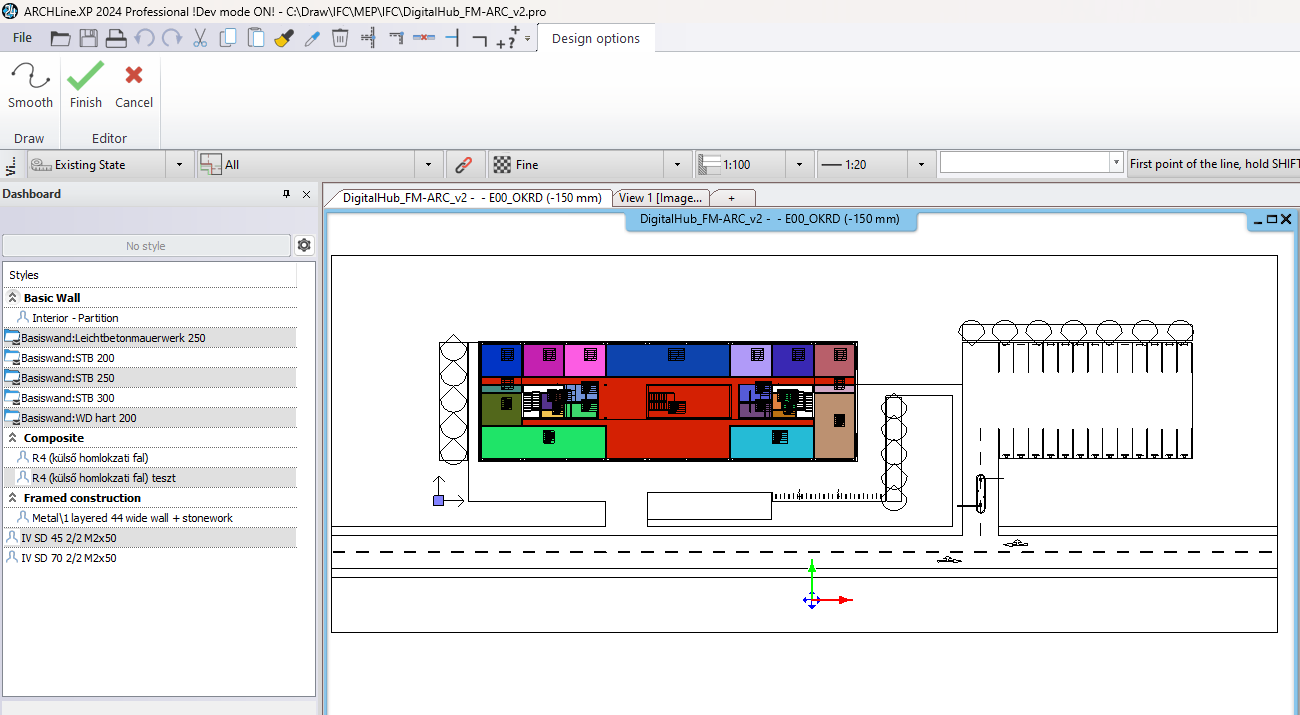

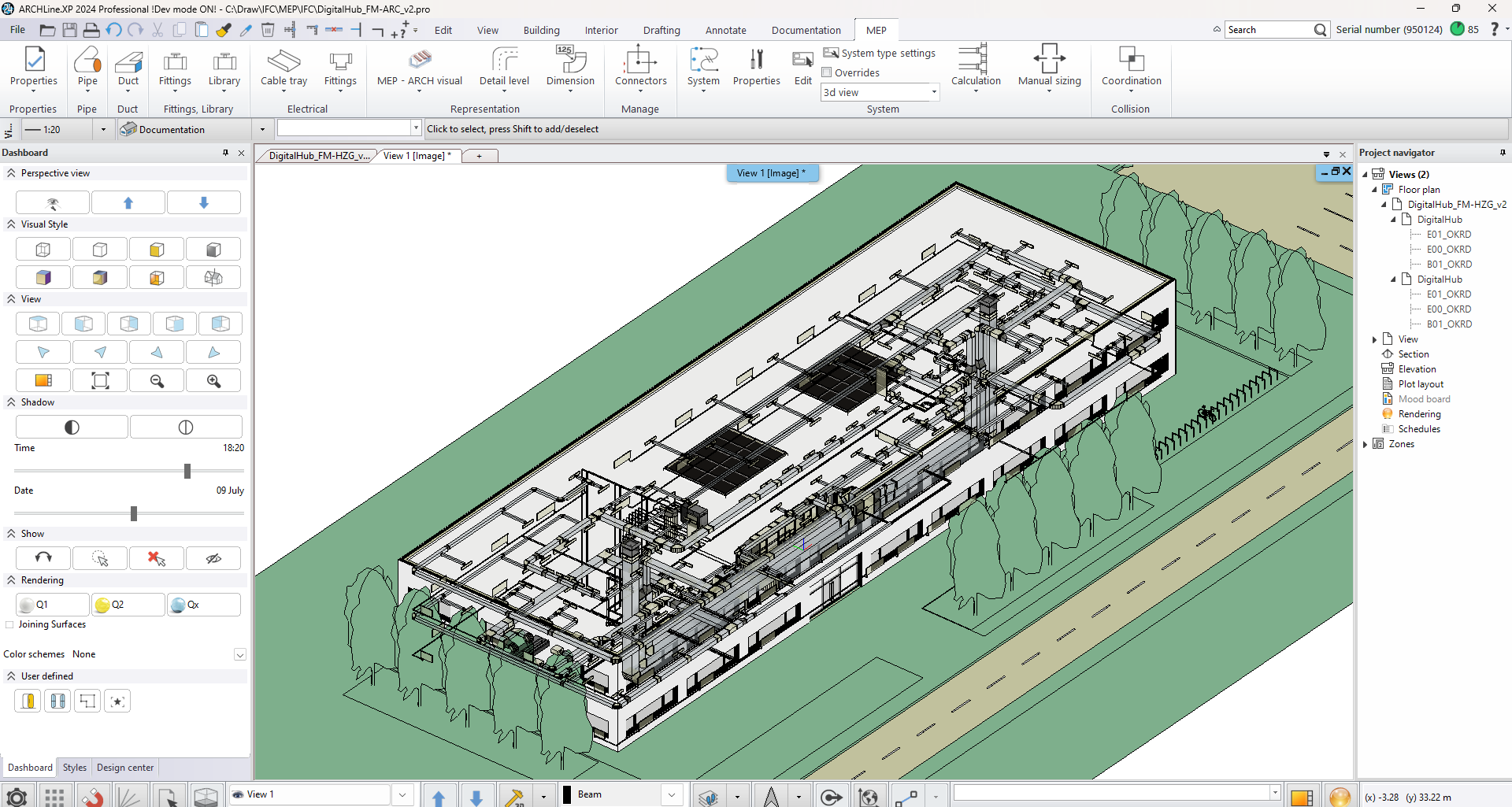

Ezután a program beimportálja a választott fájlt. Megjelenik a teljes alaprajz, és a teljes 3D modell, viszont az IFC-ben átadott modell, illetve annak az alaprajza nem tartalmaz rajzi elemeket, mint pl. méretezést, vagy feliratokat. A modell megtartja azt a méretét, amiben eredetileg készítették, így ebben az esetben nem kell a skálázással foglalkoznunk.

Fontos különbség az is a többi importhoz képest, hogy az így beimportált modell megtartja az eredeti terv teljes fólia és szintszerkezetét. Ezt a Fólia kezelő, illetve a Szintkezelő párbeszédablakban tudjuk leellenőrizni.

A beolvasott elemek tulajdonságai

Az IFC import egyik legvonzóbb tulajdonsága, hogy az építészeti elemeket képes úgy átadni egyik programból a másikba, hogy azok nemcsak a geometriájukat őrzik meg, hanem valóban falak, födémek, ajtók, ablakok stb. maradnak, nem csak 3D testek. Ezek az elemek nem csak megfelelnek az ARCHLine.XP-ben lévő elemtípusoknak, hanem szerkeszthetőek is. Legkönnyebben úgy tudjuk leellenőrizni, az adott elem típusát, ha kiválasztjuk, és az oldalt megjelenő Tulajdonságok panelen a legfelső sorban megnézzük az elemtípusát.

Elemtípus leképezés

Az IFC import egyik legvonzóbb tulajdonsága, hogy képes az építészeti elemeket egyik programból a másikba úgy átvinni, hogy azok nem csak megőrzik geometriájukat, hanem valóban falak, mennyezetek, ajtók, ablakok stb. maradnak, nem csak 3D testek. Ezek az elemek nem csak az ARCHLine.XP elemtípusainak felelnek meg, hanem szerkeszthetők is. A legegyszerűbben úgy ellenőrizheti egy elem típusát, hogy kijelöli, és az oldalon megjelenő Tulajdonságok panel felső sorában megnézi az elem típusát.

Rögzített elemek

Előfordulhat olyan eset is, amikor hiába látjuk egy elemről, hogy milyen típusú, mégsem viselkedik a tulajdonságainak megfelelően. Ilyen esetre példa, amikor a program az importált modellről jelzi, hogy fal típusú, és szeretnénk bele egy ablakot elhelyezni. Azt várnánk, hogy a nyílászáró helyét a program automatikusan kivágja, ám a 3D-ben más eredményt kapunk. Ez abban az esetben történik, ha a program ezt az elemet úgy olvasta be, hogy a 3D-s formája Rögzített. Ezt láthatjuk az Oldalmenüben is, ha az adott fal van kijelölve. Ilyen esetben ahhoz, hogy ez a fal szerkeszthetővé váljon, fel kell oldani ezt a rögzítést. Az opció kikapcsolása után az ablak helyesen megjelenik a falban, viszont a fal képe a 3D modellen megváltozhat.

IFC elemek

Ahogy láttuk a beolvasott elemek lehetnek építészeti elemek, mint például a fal, vagy födém. Azonban minden egyes programnak vannak egyedi elemei, amik nem találhatóak meg más programban, de ennek ellenére a terv részei, így import során beolvasásra kerültek. Ezeket a program IFC elemekként importálja be. Ezeknek az elemek nem szerkeszthetőek szabadon és nem fogjuk tudni őket a méreteiken kívül módosítani.
