A tartószerkezeti tervezés fejlesztései az építészeti tervek kiegészítésére és előkészítésére szolgáló integrációra összpontosítanak. Az ARCHLine.xP 2026 képes a tartószerkezeti modellek létrehozására és külső méretező szoftverekbe való átvitelére az építészeti modellezés mellett.
Az ARCHLine.XP szalagmenüjének új Szerkezet füle egy letisztult, dedikált munkaterületet biztosít, ahol a szerkezettervezéshez szükséges összes eszköz egyetlen, jól átlátható felületen érhető el. Egy helyre gyűjti a legfontosabb szerkezeti elem parancsokat: oszlopok, gerendák, lábazatok, falak, födémek, alapozások, rácsos tartók, betonacél-szerelések és lépcsőtámaszok. A szerkezeti elemek a korábban megismert társaikhoz képest új funkcionalitással bírnak, így a szerkezeti elemeket használva statikai számítások és rajzok készíthetők közvetlenül a projektben.
*videó*

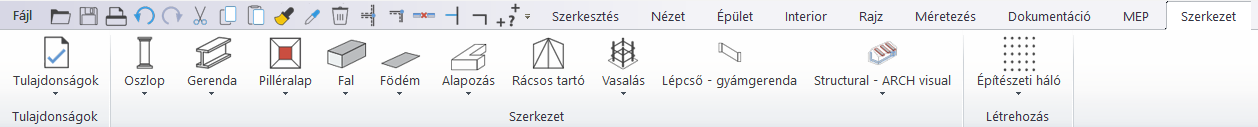

A Szerkezet lapon összegyűjtött építészeti funkciók a tiszta, átlátható tervezési folyamatot támogatják. Az alábbi parancsok érhetők el itt:
Oszlop: függőleges teherhordó szerkezeti elem, amely az épület felsőbb részeiből származó terheket levezeti az alapozásra.
Gerenda: vízszintes teherhordó szerkezeti elem, amely az épületben keletkező terheket egyik alátámasztási pontról a másikra vezeti át.
Pilléralap: olyan alapozási forma, amely egy-egy oszlop terhét közvetlenül adja át a talajnak.
Fal: a fal egy függőleges szerkezeti elem, amely egy épületben többféle funkciót elláthat (teherhordó fal, válaszfal, külső fal, belső fal).
Födém: vízszintes teherhordó szerkezeti elem, amely az épület szintjeit választja el egymástól.
Alapozás: az épület legalsó szerkezeti része, amelynek feladata, hogy az épület teljes súlyát és a használatból eredő terheket átadja a talajnak biztonságos módon.
Rácsos tartó: nagy fesztávok áthidalására alkalmas könnyű, mégis nagy teherbírású tartószerkezet.
Vasalás: célból készült rúd vagy háló, amelyet a vasbeton szerkezetek megerősítésére használnak.
Lépcső - gyámgerenda: egy ferde vagy vízszintes teherhordó szerkezeti elem, amely a lépcsőfokok, lépcsőkar vagy pihenő terheit átadja a fő tartószerkezetnek.
Szerkezeti - Építészeti ábrázolás: szerkezetanalitikai modellek és csatlakozások megjelenítésére vagy eltüntetésére szolgáló kapcsoló.
Építészeti háló: olyan vonal- és tengelyrendszer, amely az épület alaprajzának és szerkezeti elemeinek megszervezését segíti.
Ezeket a szerkezeti elemeket a program ugyanúgy jeleníti meg, mint a hagyományos társaikat, viszont statikai és BIM szempontból jelentős előrelépést mutatnak hozzájuk képest. A szerkezeti elemeknek további beállítások adhatók meg, melyek a statikai szerepüket integrálja a modellbe, így a későbbi számításokhoz és ellenőrzésekhez segítséget nyújtanak.
Structural – Analytical Model On / Off

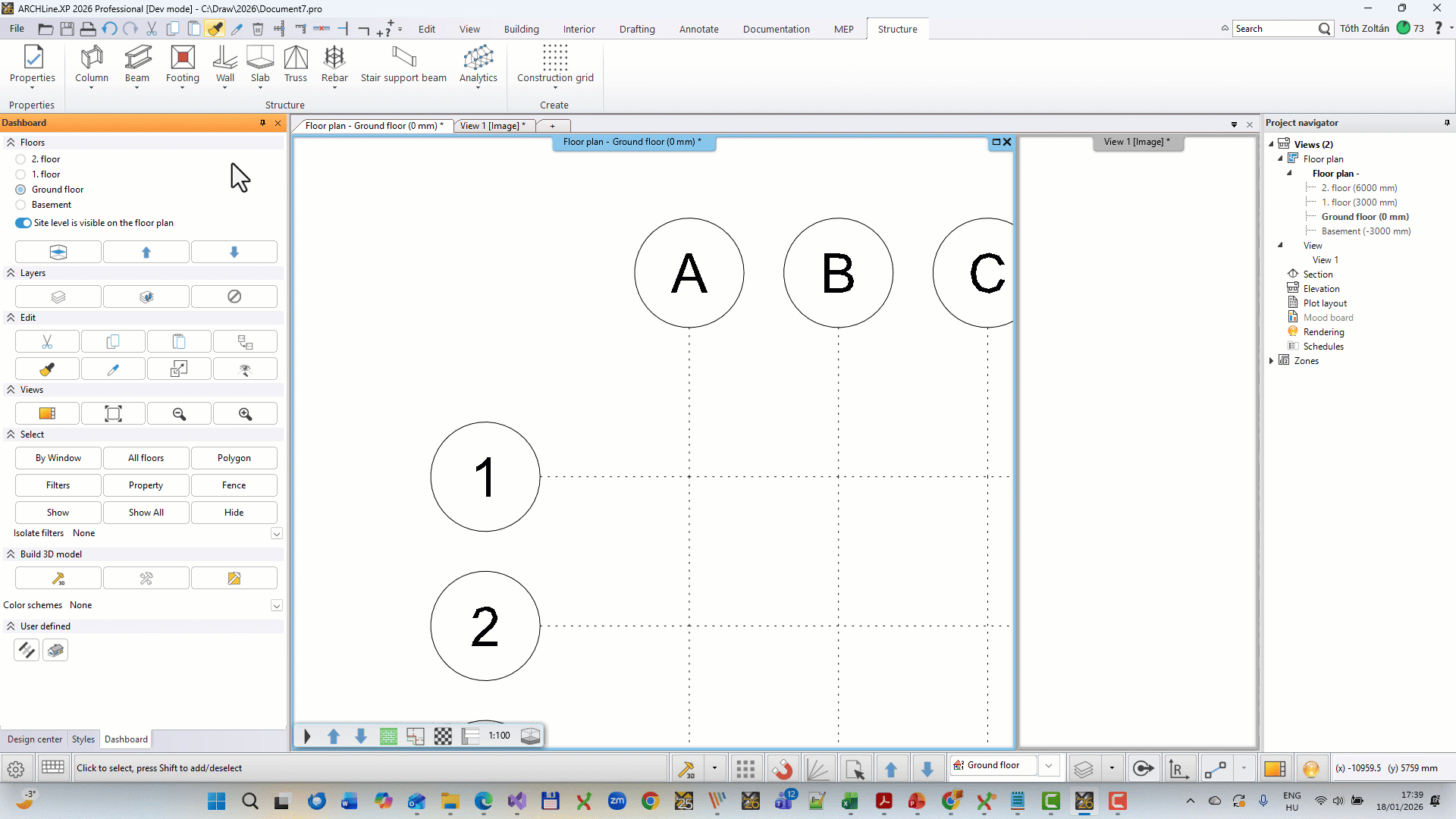

When Analytical Model is enabled, the program automatically displays the analytical nodes and axes of the structural element. This video displays how to edit and display analytical axes.
| Analytical Model is disabled | Analytical Model is enabled |
Szerkezeti - Építészeti ábrázolás

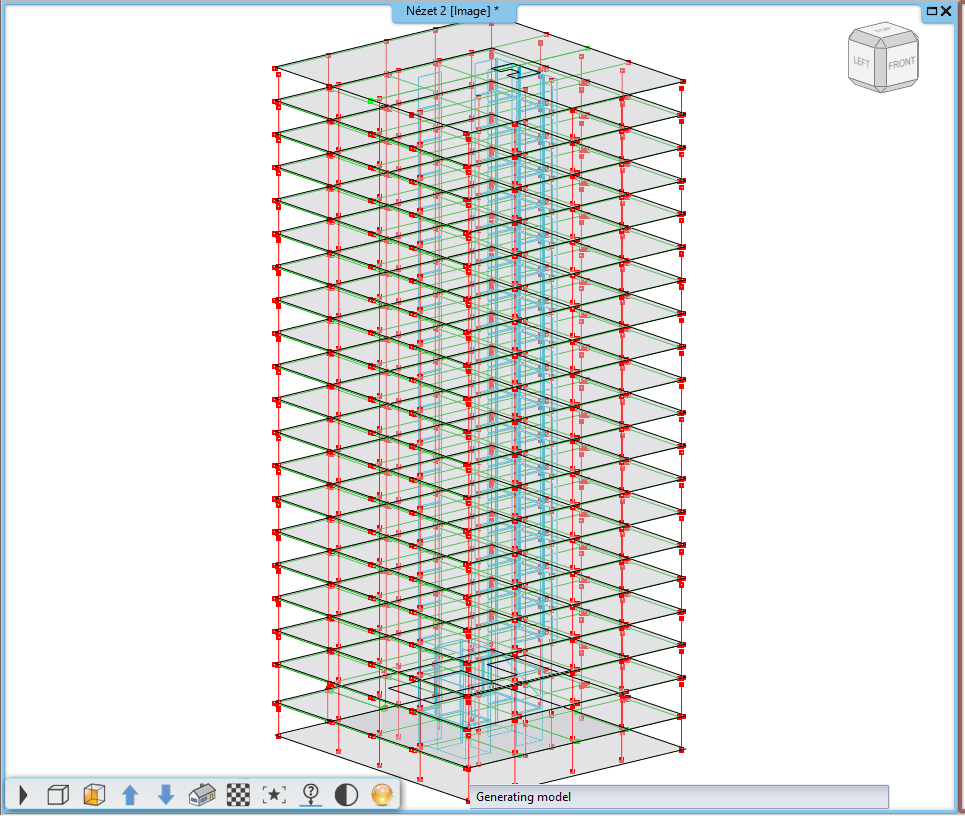

A Szerkezeti 3D megjelenítést bekapcsolva a program automatikusan megjeleníti a szerkezeti elemek kapcsolódási pontjait. kék színnel az általános kapcsolatokat és piros színnel a hibás kapcsolatokat, ahol javítás szükséges.
Zöld színnel jelöli a megfelelő kapcsolatokat,
Kék színnel az általános kapcsolatokat
Piros színnel a hibás kapcsolatokat, ahol javítás szükséges.
