Az ARCHLine.XP 2026-tal a Revit Family (RFA) fájlok importálása gördülékenyebb, gyorsabb és egyszerűbb. Az RFA fájlok importálásakor a program automatikusan objektumvariánsokat hoz létre, így a teljes csomagot adatvesztés nélkül importálhatja, és hiánytalanul jelenik meg az Objektumközpontban.
Parancs helye: Fájl > Projekt megnyitása > RFA family
Revitből történő importálás esetén előzetesen nem mindig állapítható meg, hogy az RFA fájl egyetlen objektumot tartalmaz, vagy egy teljes Revit family-t több elemmel. Az RFA importálásakor az ARCHLine.XP automatikusan felismeri a forrásfájlt, és a tartalma alapján lehetőséget biztosít a Revit family elemek kompatibilis objektumokká történő átkonvertálására.

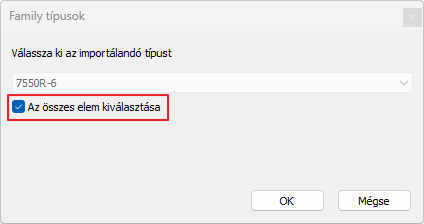

Importáláskor a program egy párbeszédablakban rákérdez, melyik elemet szükséges importálni, illetve bejelölhető az opció, amellyel a fájlban található összes elemet egyszerre importálja. Amennyiben az összes family elem importálása történik, az ARCHLine.XP a megszokott módon létrehoz egy variánscsoportot, amelyben az összes variáns felsorolásra kerül. A variánscsoport listájából ezután kiválasztható, hogy a projektben melyik elemet kívánja használni.
A könyvtárban az importált elem előképének jobb felső sarkában megjelenő mappa ikon jelzi, hogy az adott objektumhoz több variáns tartozik. Az elemre kattintva megjelenik az összes elérhető variáns, amelyek közül kiválasztható, melyik kerüljön felhasználásra a projektben.
