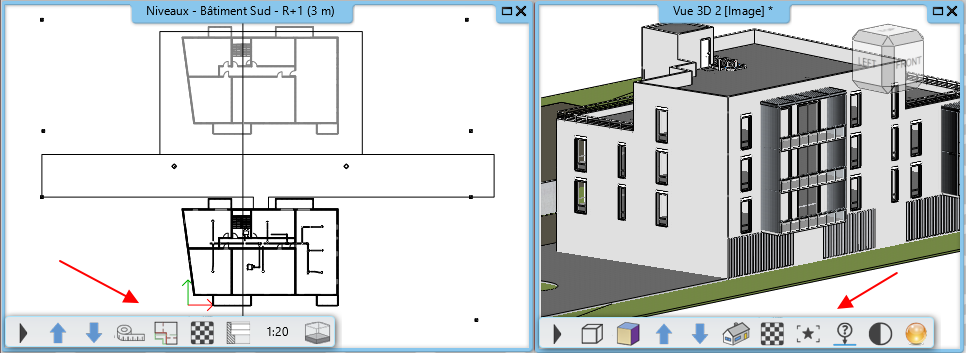

A Nézetvezérlő sáv gyors hozzáférést biztosít az aktuális nézetet befolyásoló funkciókhoz. A megjelenített eszközök a különböző nézetekben eltérőek. A Nézetvezérlő sáv a nézetek alján található.
Helye: mindig az aktív nézet bal alsó sarkában található.

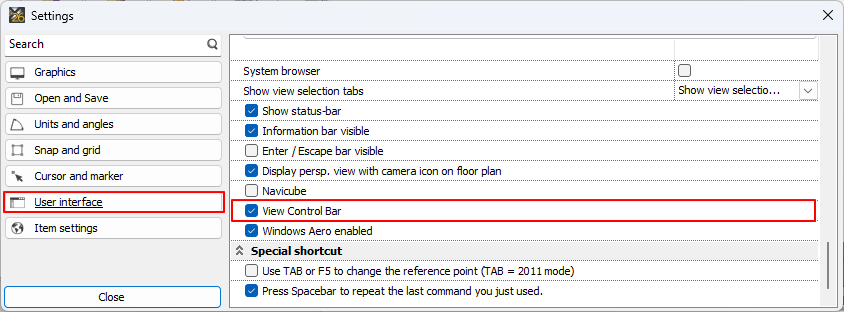

A panel a következőképpen aktiválható: Fájl - Beállítások - Felhasználói felület - Nézetvezérlő sáv
A panel elrejthető és megjeleníthető a bal szélen található fekete nyíl ikonnal, így nem foglal értékes helyet a felületen, amikor nincs rá szükség.
2D nézet
Az alaprajzi nézetvezérlő sáv eszközei:
- Szint fel: Az aktív szint feletti szint aktiválása; - Szint le: Az aktív szint alatti szint aktiválása; - Tervezési fázisok: Meglévő elemek - Új elemek; - Fázisszűrők; - Részletesség szintje: Váltás a Durva, Közepes és Finom megjelenítési módok között a Falhoz; - Építészeti lépték nyilászárókhoz - Vonalvastagságok megjelenítése; - Szint eltolás aktiválása
3D nézet
A 3D nézetvezérlő sáv eszközei:
- 3D nézet módok; - Vizuális stílusok - Ugrás a következő perspektívanézetre - Ugrás az előző perspektívanézetre - LOG (Részlet) beállítások - Részletességi szint: Váltás Durva, Közepes és Finom megjelenítési módok között Fal esetén; - Elemszűrők - Hol található az alaprajzon? - Árnyékolás be- és kikapcsolása - Renderelés
Metszet, Homlokzat nézet
Metszet nézet vezérlősáv eszközei:
- Vizuális stílusok (Rejtett vonal, Színes stb.). - Árnyékolás be- és kikapcsolása - Sraffozás a metszeten - Részleges metszet - Metszet felső határának módosítása - Metszet alsó határának módosítása - Metszet nézési irányának megfordítása - Vonalvastagságok megjelenítése; - Hol található a metszetvonal az alaprajzon?
Nyomtatási előnézet
A Nyomtatási előnézet nézet vezérlősáv eszköze:
- Nyomtatás - Nyomtatási terület megadása - Viewport beillesztése - Nyomtatási határ módosítása - Rajz tulajdonságainak módosítása - Nyomtatási pecsét módosítása - Láthatóvá teszi/Elrejti a rajzot a nyomtatásban - Tervlapok frissítése - Láthatóvá teszi/Elrejti a tervlap neveket
