Navigációs kocka

A Navigációs kocka (NaviCube) egy kattintható és lenyomott egérgombokkal is kezelhető interaktív 3D vezérlőelem, amely vizuális visszajelzést ad a 3D modell aktuális tájolásáról, és lehetővé teszi a különböző nézetek (pl. felül, oldalnézetek, axonometria vagy perspektiva) közötti gyors váltást.

 A kocka oldalaira, éleire vagy sarkaira kattintva azonnal a megfelelő nézetbe ugrik a program. Mozgatása valós idejű visszajelzést ad, így könnyen követhető, hogyan fordul a modell. A navigációs kocka különösen hasznos bonyolult projektek esetén, amikor gyorsan kell váltani különböző 3D nézetek között.
Az egeret a navigációs kocka fölé húzva a felületek és élek elszíneződnek. Ilyenkor a színes felületre kattintva a kockán jelölt nézetbe áll a kamera.

A Navigációs kocka egységes, jól ismert kezelőfelületet biztosít, amely más tervezőprogramokból is ismerős lehet a felhasználók számára.

A parancs helye: beállítástól függően a 3D nézet bal vagy a jobb felső sarkában.

Megjelenítése: Navigációs kocka megjelenítése ki/bekapcsolható a Fájl menü - Opciók - Felhasználói felületen

A navigációs kocka fölé húzva az egeret megjelenik alatta három ikon:

• Az alapértelmezett axonometrikus nézetre áll vissza.
• Az aktuális 3D ablak nézetbeállításai érhetők el itt.
• A navigációs kocka megjelenítési beállításai érhetők el itt.

Működése

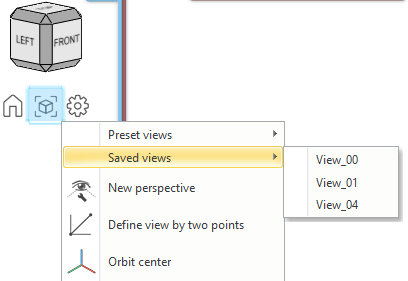

A navigációs kocka jellemzően a 3D nézet jobb felső sarkában jelenik meg. Az általános nézetbeállítások érhetők el itt egy helyen. Az itt megadott beállítások mindig az aktuális 3D ablakra vonatkoznak.

• A fő nézetek kiválasztásával előre meghatározott pozícióba mozog a 3D modell: itt megkülönböztetjük a valódi és a projekt égtájaknak megfelelő nézetet.

• Az elmentett nézetek menüben találhatók a felhasználói perspektív nézetek.

• Váltás előre beállított nézetre: Vigye a kurzort a ViewCube fölé, majd kattintson egy adott felületre, élre vagy sarokra, hogy az előre meghatározott tájoláshoz igazítsa (pl. kattintson a „Top”, (Felső) felületre).

• A nézet szabad mozgatása: Kattintson és tartsa lenyomva az egeret a navigációs kocka felett, majd húzza az egeret a modell körüli forgatáshoz („ívgömb” hatás).
  A navigációs kockára a bal egérgombbal kattintva és azt nyomva tartva az alapértelmezett forgatási origó (amely a modell origója) körül forog a 3D modell. Ezt az origót a nézetbeállítások lenyitásával és a Forgás középpont parancs elindításával áthelyezhetjük a modellben bárhova.


• A navigációs kockára jobb egérgombbal vagy az egérgörgővel kattintva és azt nyomva tartva a Z tengely körül a Forgás középponttal forgathatjuk a 3D modellt. Ebben az üzemmódban a Z tengely rögzített.
• Vissza az alapértelmezett axonometrikus nézethez: Kattintson a ViewCube közelében megjelenő kis „Házikó” ikonra.  A nézet az alapértelmezett axonometrikus nézetre áll vissza.

Beállítások és láthatóság

A ViewCube megjelenését és viselkedését az igényei szerint testreszabhatja.

A ViewCube megjelenítése vagy elrejtése: Fájl menü - Opciók - Felhasználói felületen kapcsolja ki/be a ViewCube jelölőnégyzetet.

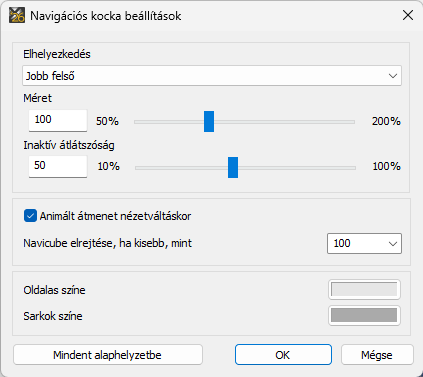

Beállitások dialóg:

Elhelyezkedés:  a 3D nézet bal vagy a jobb felső sarkában.

Méret és átlátszóság: A Beállításszerkesztőben módosíthatja a méretét (apró, kicsi, közepes, nagy, automatikus) és az átlátszósági szintet, amikor inaktív.

Animált átmenet nézetváltáskor:  Nézetváltáskor finom sima mozgást biztosít.

Navicube elrejtése: A Navicube nem jelenik meg a nézeten ha a nézet szélessége kisebb mint a megadott pixekszám

Oldalak színe: a Navicube oldalak szinét lehet módositani.

Sarkok színe: a Navicube sarkok szinét lehet módositani.

Mindent alaphelyzetbe: Az alapértelmezett beállításokat alkalmazza a ViewCube eszközre.
