Építészeti háló

Az építészeti háló az ARCHLine.XP-ben egy olyan referencia-rendszer, amely segíti az épület szerkezeti elemeinek pontos elhelyezését és igazítását a tervben.

A hálót vízszintes és függőleges tengelyek alkotják, amelyek megadhatók méretpárokkal, távolságokkal vagy raszterértékekkel. Az így létrehozott háló a teljes projektben alapvető tájékozódási pontként működik, különösen nagyobb épületek vagy ismétlődő szerkezeti modulok esetén. Segítségével könnyebb az oszlopok, falak, gerendák és egyéb szerkezeti elemek egymással összehangolt, szabályos elhelyezése. Összességében az építészeti háló egy átlátható, logikus alapstruktúrát biztosít a tervezéshez, amely növeli a pontosságot és a hatékonyságot.

A hálóvonalak a projektben minden alaprajzi szinten megjelennek.

A háló vonalak két fő részből állnak: a háló vonalakból és a háló fejlécből (header).
Mindegyik háló vonal rendelkezik egy-egy háló fejléccel a két végén.
A háló vonalaknak lehetnek előtagjaik (prefix) és automatikusan számozva vannak az elsődleges és másodlagos irányokban.
A szám (vagy betű) növekszik az új háló vonal esetében.

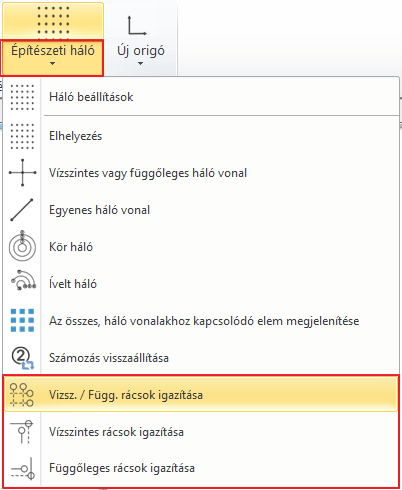

A parancs helye: Szalagmenü > Rajz > Építészeti háló, vagy Szerkezet > Építészeti háló

Beállítások

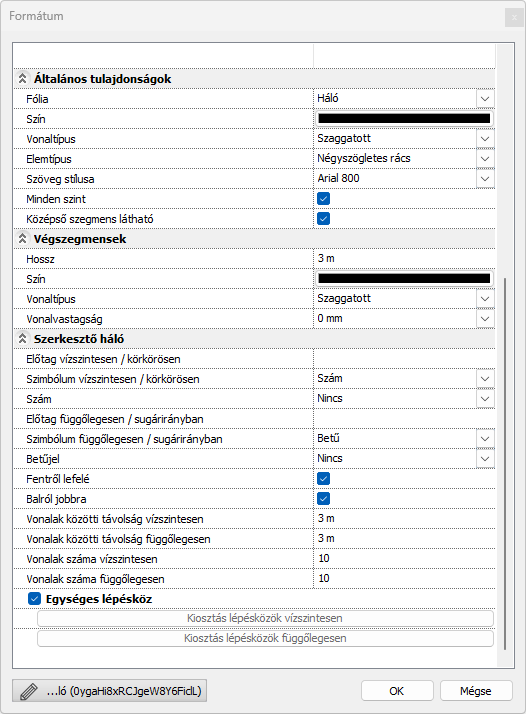

Az építészeti háló paramétereket egyedi igények szerint lehet beállítani a lehelyezés előtt. A szimbólumban található azonosítót mostantól előtaggal is el lehet látni, így minden tervhez igazodó jelölés rendszert lehet alkalmazni.

Működés

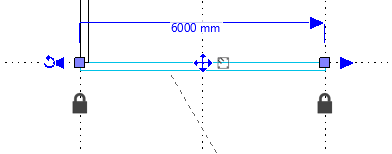

Az ARCHLine.XP elhelyezéskor a háló csomópontban elhelyezett az objektumokat, oszlopokat és gerendákat  automatikusan összekapcsolja a háló vonalakkal vagy két háló vonal metszőpontjával. Amikor a háló vonalakat elmozgatjuk, a kapcsolt elemek velük együtt mozdulnak. A kapcsolt állapotot a zárt lakat ikon mutatja:

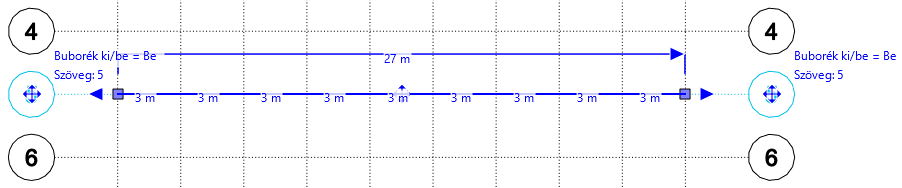

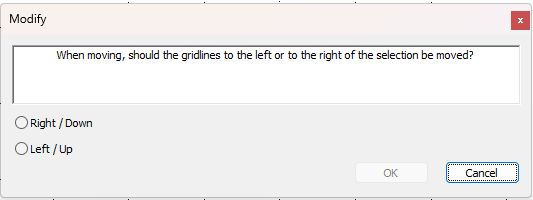

Elhelyezés után a hálóra kattintva a program kijelzi az egyes szakaszok távolságát. Az értékre kattintva módosítani lehet az adott szakasz hosszúságát. Az érték megadása után egy kis dialog ablakban lehet megadni az eltolás szabályát.

 Megjegyzés: Kör vagy körív tipusú háló nem vesz részt a metszéspont  kereső műveletekben.

A szöveges markerekkel lehet megjeleníteni az oszlop/sor elején/végén szereplő buborékot és módosítani a benne szereplő azonosítót.

Az azonosító buborékban található mozgatás ikonra kattintva lehet azt áthelyezni és a háló végén található nyílra kattintva pedig közelebb/távolabb mozgatni. Ha két buborék összeér vagy egymás fölött helyezkedik el, ezzel a két paranccsal lehet módosítani a helyzetét, hogy ne takarják ki egymást.

Sorszámozás

A program automatikusan sorszámozza a hálót.
A háló számozás megváltoztatásához kattintson a számra, írja be az új értéket, és nyomja meg az ENTER billentyűt.
Betűket és számokat egyaránt használhat a hálóvonal számozáshoz.

Számozás visszaállítása

Amennyiben egy projekten belül több építészeti hálót helyezünk le, az egymás után lehelyezett hálók számozása és betűzése követi egymást a sorban, így megelőzve, hogy bármelyik ismétlődjön. Ha szeretnénk megszüntetni az ismétlődést, kattintsunk a Számozás visszaállítása parancsra és az újonnan lehelyezett építészeti háló elölről kezdi buborékok értékeinek megjelenítését.

Rácsok igazítása

A rácsokat lehetőségünk van egy már elmozgatott végződéshez igazítani mind vízszintesen, mind pedig függőlegesen. Ezeknek a parancsoknak köszönhetően gyorsan és egyszerűen módosíthatjuk több buborék elhelyezkedését is az alaprajzon.

Parancs	Mi történik?	Hogyan?

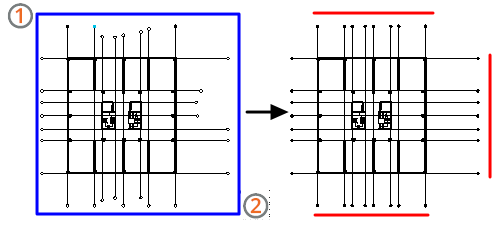

Vizsz. / Függ. rácsok igazítása		Adjon meg egy téglalapot, amely automatikusan kiterjeszti a rácsot a téglalapon belüli legkülső elemekhez

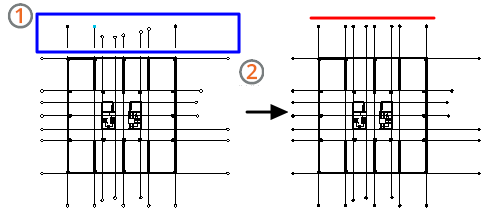

Vízszintes rácsok igazítása		Adjon meg egy téglalapot, amely automatikusan kiterjeszti a vizszintes rácsokat a téglalapon belüli legkülső elemhez

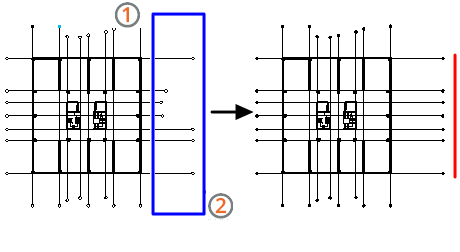

Függöleges rácsok igazítása		Adjon meg egy téglalapot, amely automatikusan kiterjeszti a függöleges rácsokat a téglalapon belüli legkülső elemhez

További információkért kattintson ide.
