Az ARCHLine.XP-ben lehetőség van arra, hogy az ajtók 2D alaprajzi megjelenítését teljes mértékben testre szabjuk. Ennek segítségével a listában szereplő 2D kontúrt, nyitásvonalat vagy grafikai szimbólumot rendelhetjük az ajtóhoz, így az alaprajz pontosabban tükrözi a tervezői szándékot vagy a szabványos jelöléseket. A hozzárendelt 2D forma automatikusan együtt mozog és igazodik az ajtóhoz, így használata gyors és megbízható. Ez a funkció segít egységesíteni a tervdokumentációt, és pontosabb, professzionálisabb alaprajzi megjelenítést biztosít.

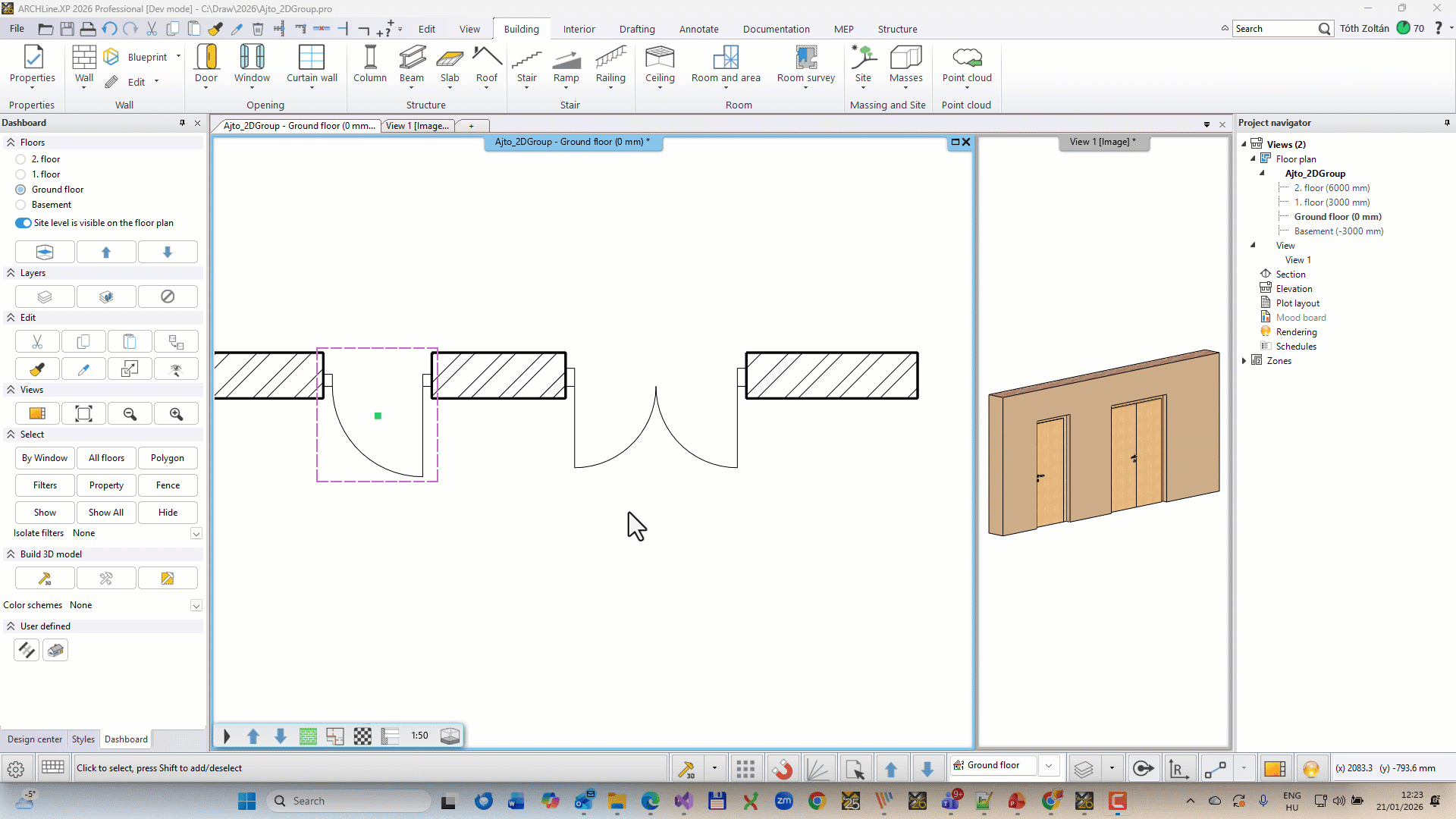

Egyéni 2D csoportos alaprajzi ábrázolást rendelhet hozzá az Ajtó tulajdonságai párbeszédpanel - Ábrázolás - Egyéni ábrázolás engedélyezése alaprajzon menüpontjában.

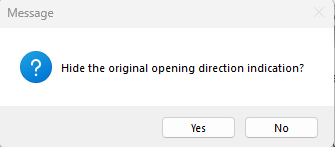

Ezután a program rákérdez, hogy megtartsd-e az eredeti nyitási irány szimbólumát az új alakzattal.
