IFC 4 Export: Georeferencia – ARCHLine.XP

IFC 4 formátumú exportáláskor a projekt BIM paramétereiben beállított lokációt a program elmenti az IFC fájlba, így másik IFC 4 kompatibilis tervezőporgram használatakor a projekt tartalmazza a geolokációt és annak megfelelően tudja elhelyezni azt a rajzterületen.

Definíció az OpenGIS Absztrakt Specifikációból, 2. témakör: A koordináta-referenciarendszer egy olyan koordináta-rendszer, amely egy adat segítségével kapcsolódik a valós világhoz. A koordináta-rendszer meghatározott mértékegységekkel rendelkező koordináta-tengelyek halmazából áll. A dátum meghatározza a koordináta-rendszer Földhöz való viszonyát. A koordináta-rendszer és a dátum kombinációja egy koordináta-referenciarendszer.

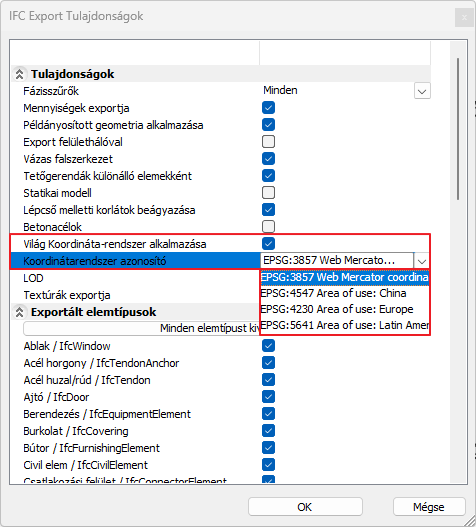

A parancs helye: Fájl > Export > IFC > Világ Koordinátarendszer alkalmazása és Koordinátarendszer azonosító

Megjegyzés:

Hogyan választhatja a felhasználó, hogy a geolokációt földmérési pontként vagy projekt alappontként exportálja?

Jelölje be a „Világ koordinátarendszer alkalmazása” jelölőnégyzetet a párbeszédpanelen. Ez azt jelenti, hogy az IFC fájl az IfcProjectedCRS és IfcMapConversion csomópontokkal lesz exportálva, amelyek leírják a georeferenciát. Ha ez a jelölőnégyzet nincs bejelölve, az azt jelenti, hogy az IFC fájl csak a projekt koordinátáival lesz exportálva.
