Az ARCHLine.XP 3 fő eszközt kínál a tetők modellezéséhez.

1. Tető vonallánccal,

2. Tető síkonként,

3. Tető vetítéssel.

1. A tető vonallánccal történő modellezéséhez az ARCHLine.XP-ben kétféle módszert választhat:
- Vázolja fel a kontúrvonalat vagy
- Válasszon falakat, hogy zárt határt képezzen.

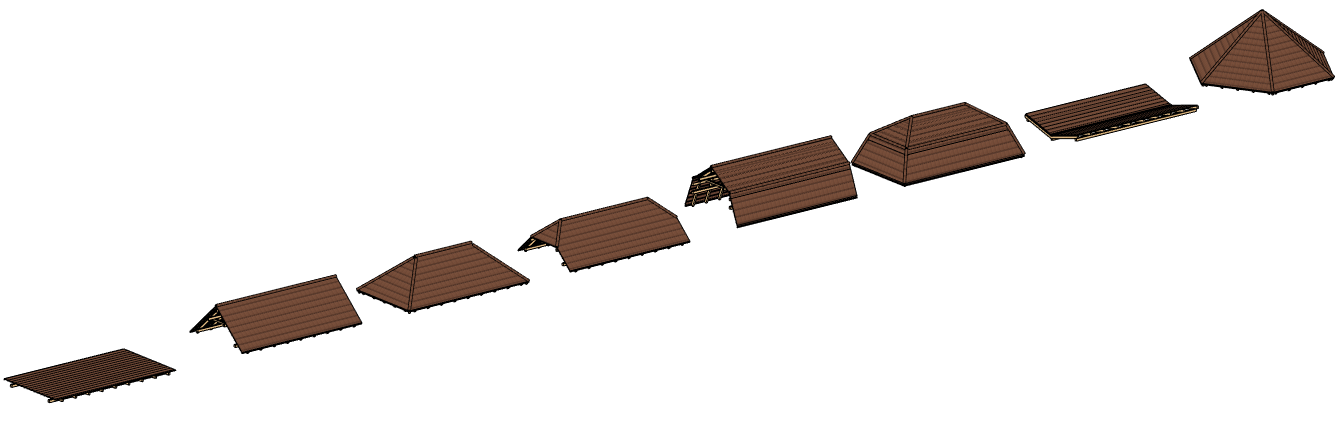

A kontúrvonal megadás módszerrel olyan tipikus tetőtípusokat hozhat létre, mint pl

Lapos tető,

Kontytető vagy manzárd tető,

Nyeregtető

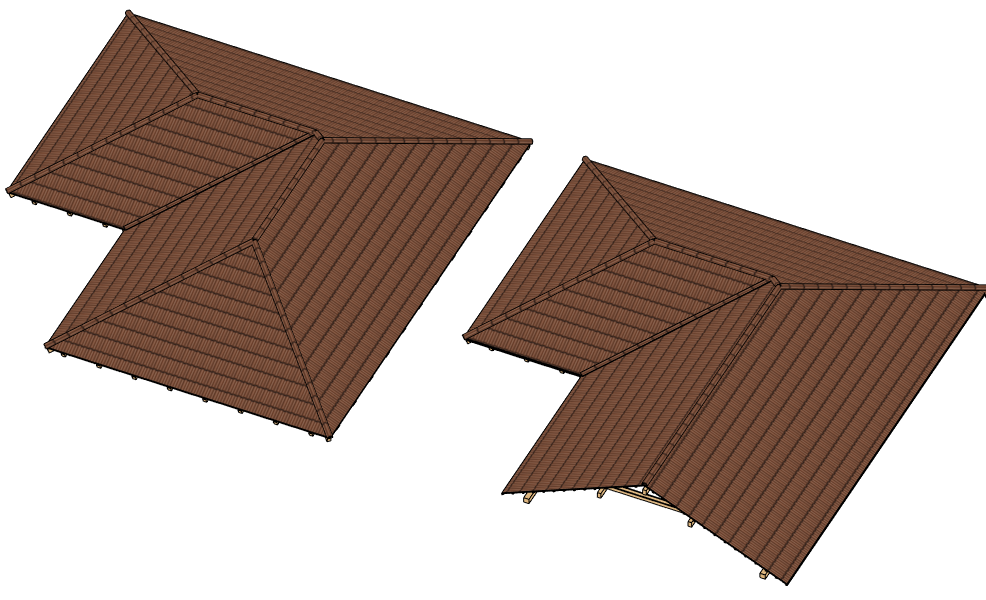

Használja a tető falakkal módszert, amikor az épület külső falak meghatározzák a a tető vonalát. A program elvégzi a szükséges számításokat (kidolgozza a tetősíkok kereszteződését), és létrehozza az összetett tetősíkokat. A tető dőlésszög egyenként változtatható úgy, hogy kiválaszt egy határvonalat és megváltoztatja a dőlésszög értékét, vagy pedig az összes tetőhatárra egy lépésben is megadható az új dőlésszög. Egy oldal átalakitható oromzattá, ha kikapcsolja az adott határvonal dőlésszög paraméterét. A túlnyúlást bármikor megváltoztathatja.

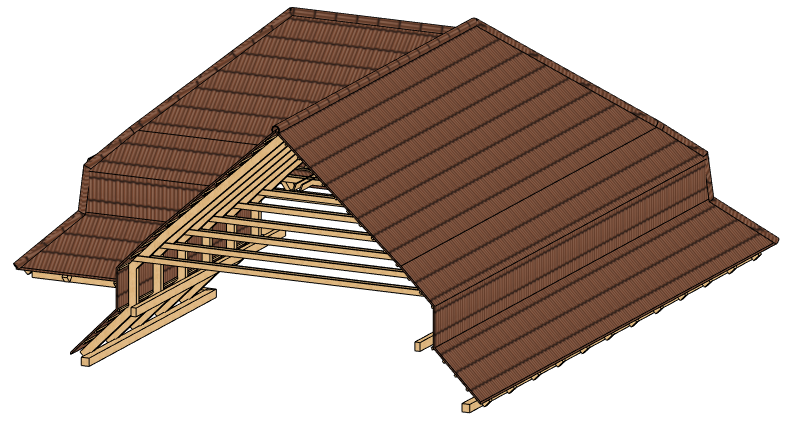

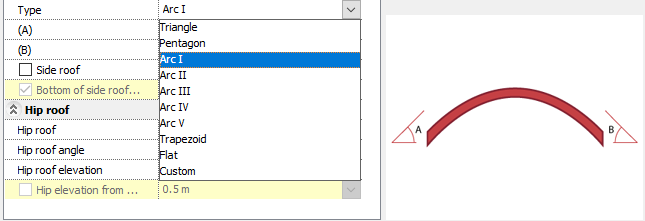

Ha egyedi formájú tetőre van szüksége, adjon meg egy profilt az alapértelmezet tetősík helyett, és a program létrehozza a kívánt tetőt.

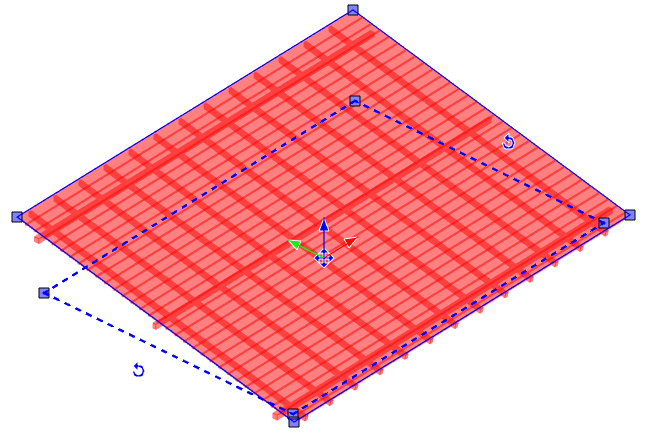

2. Tető síkokkal módszer lehetővé teszi a tető síkok egyesével történő létrehozását.

A tető sík modellezéséhez két módszert választhat:

2.1. P3 - Adja meg a dőlésszöget 3 pont magasságával. Hasznos a meglévő tetők modellezésekor, mivel a magasságokat a helyiségből belülről mérve is meg lehet adni.

2.2. Referencia vonallal - Hozzon létre egy tetősíkot referenciavonal és dőlés megadásával.

3. Vetített tető. A program egy extrudált tetőt hoz létre egy paraméteres forma vagy egy szabadon megrajzolt profil megadásával.
