1.1. Ajtó / ablak varázsló
Az ARCHLine.XP az ajtók és ablakok nagyon részletes, paraméteres könyvtárával rendelkezik. Ezeken a beépített nyílászárókon túl az ARCHLine.XP egyedi ajtó- és ablaktervező eszközt kínál, amely lehetővé teszi saját elemek megtervezését.
Az Ajtó / ablak varázsló paranccsal létrehozott elemek az ajtó / ablak katalógusba kerülnek, így bármely más projektben felhasználhatók.
Az Ajtó / ablak varázsló paranccsal létrehozott elemek az ajtó / ablak katalógusba kerülnek, így bármely más projektben felhasználhatók.
A parancs helye:
Épület > Ajtó > Új ajtó -> Ajtóvarázsló
Épület > Ajtó > Új ajtó -> Ajtóvarázsló
Épület > Ablak > Új ablak -> Ablak varázsló
Az ajtó / ablak varázslót célja, hogy könnyen használható eszközöket kínáljon egy új ajtó vagy ablak létrehozásához. Lehetőség van az ajtó felületének díszítésére a kilincsek, anyagok (akár az eredeti elem fényképe), profilos keret, profil küszöb, és további kiegészítők megadásával.
Az új egyedi ajtó és ablak elmenthető a megfelelő könyvtár kategóriába, hogy később bármely projektben felhasználható legyen. Az ajtókat és ablakokat 2D-ben vagy 3D-ben lehet a falon elhelyezni a Design Centerben. A falnyílások menet közben automatikusan létrejönnek. Ha jobb kattintással rákattint egy ajtóra vagy ablakra, és kiválasztja a „Nyílászáró tulajdonságok” parancsot, újra megnyithatja az ajtó és ablak varázslót a szerkesztéshez és új típus létrehozásához és mentéséhez a könyvtárban.
A varázsló különböző részeket tartalmaz: a bal oldali vezérlőpult, a középső Tulajdonságok panel, a jobb oldali 3D előnézet.
| Vezérlőpult | Tulajdonságok | 3D előnézet |
 |
 |
 |
1.1.1. Az Ajtó / Ablak varázsló használata
Nyissa meg a varázslót, és szerkessze a tulajdonságokat. Ha egy értéket megváltoztat, a 3D előnézet tetején található Frissítés gomb megnyomásával 3D-ben is megjeleniti. Ha végzett a beállításokkal, a Mentés gombban új ajtótípust hozhat létre.
Nyissa meg a varázslót, és szerkessze a tulajdonságokat. Ha egy értéket megváltoztat, a 3D előnézet tetején található Frissítés gomb megnyomásával 3D-ben is megjeleniti. Ha végzett a beállításokkal, a Mentés gombban új ajtótípust hozhat létre.
1.1.2. Vezérlőpult
A vezérlőpulton navigálhat a Tulajdonság panelek között. Bizonyos funkciókat, például fogantyúkat, kiegészítőket stb., be- vagy kikapcsolhatunk a vezérlőpult megfelelő jelölőnégyzettel.
A vezérlőpulton navigálhat a Tulajdonság panelek között. Bizonyos funkciókat, például fogantyúkat, kiegészítőket stb., be- vagy kikapcsolhatunk a vezérlőpult megfelelő jelölőnégyzettel.
1.1.3. Scheme
A séma oldalon kiválaszthat egy induló sémát. A varázsló egyéb beállításai ettől a választástól függenek.
1.1.4. Fő paraméterek

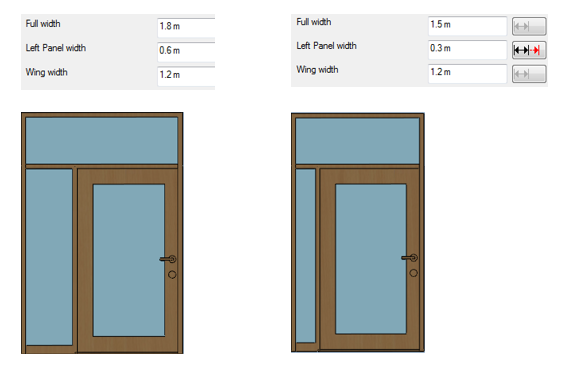

Az Általános oldalon megadhatja a nyílás fő méreteit. A kiválasztott sémától függően itt különböző értékeket láthat.
A vízszintes és a függőleges méreteket két különböző csoportba soroljuk. A gomb megnyomásával minden csoportban egyetlen paramétert jelölhet „rögzítettnek”. Miután egy paramétert így jelöltek meg, ez az érték változatlan marad, míg a többi paraméter követi a változásokat.
Például, ha a bal oldali panelt „rögzítettnek” jelölik, akkor az összenyomódik, amikor a teljes szélességet 1,8 m-ről 1,5 m-re változtatjuk. A szárny szélessége változatlan marad.
1.1.5. Megjelenítés
A Megjelenítés oldalon megadhat néhány beállítást, amelyek a 2D és 3D ábrázolásához kapcsolódnak.

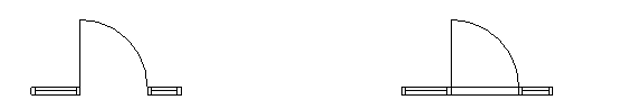

Mutassa a küszöböt 2D-ben
Ha engedélyezve van, a küszöb szimbólum megjelenik az alaprajzon. (A 3D küszöb külön a Küszöb oldalon állítható be.)
Ha engedélyezve van, a küszöb szimbólum megjelenik az alaprajzon. (A 3D küszöb külön a Küszöb oldalon állítható be.)
Küszöbk 2D-ben kikapcsolva Küszöb 2D-ben engedélyezve

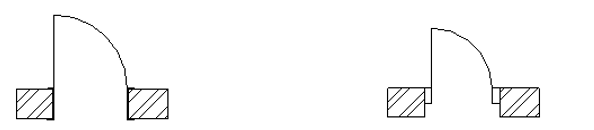

A keretprofil befoglaló doboz megjelenítése a 2D szimbólumon
Ha engedélyezve van, a keretprofil téglalapként jelenik meg az alaprajzon a valós profil alakja helyett.
Ha engedélyezve van, a keretprofil téglalapként jelenik meg az alaprajzon a valós profil alakja helyett.
Keretprofil doboz kikapcsolva Keretprofil doboz engedélyezve
Nyitási irány szimbólum
Kiválaszthatja az elérhető szimbólumok közül az alaprajzon a nyitási irányt. A szimbólum alakja a panel oldal „Nyitási szög 2D-ben” beállításától is függ.
Kiválaszthatja az elérhető szimbólumok közül az alaprajzon a nyitási irányt. A szimbólum alakja a panel oldal „Nyitási szög 2D-ben” beállításától is függ.
Arc Triangle None
Nyitásirány megjelenítése 3D-ben
Ha engedélyezve van, akkor a 3D nézetekben a nyitási irány szimbólumai jelennek meg.
Ha engedélyezve van, akkor a 3D nézetekben a nyitási irány szimbólumai jelennek meg.
Nyitásirány kikapcsolva Nyitásirány engedélyezve

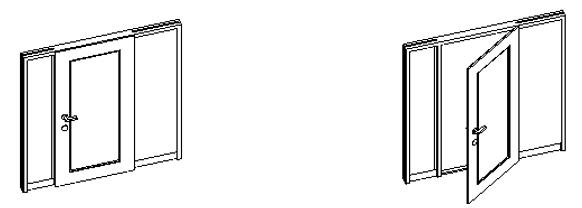

Panelek kinyitása 3D-ben
Ha engedélyezve van, akkor a panelek a 3D nézetekben nyitva vannak, a panel oldal „Megnyitási szög 3D-ben” beállításának megfelelően.
Ha engedélyezve van, akkor a panelek a 3D nézetekben nyitva vannak, a panel oldal „Megnyitási szög 3D-ben” beállításának megfelelően.
Panel kinyitás 3D kikapcsolva Panel kinyitás 3D engedélyezve

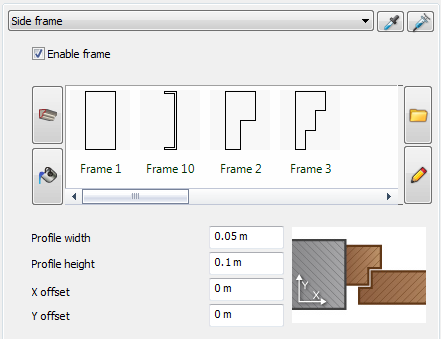

1.1.6. Keret
A keret oldalon külön szerkesztheti a nyílás különböző keretrészeit. Az oldal tetején láthatja a rendelkezésre álló keretrészeket; a lista tartalma az aktuális sémától függ. Az alábbi beállítások csak a kiválasztott keretrészre vonatkoznak.
A
vagy
gombok megnyomásával válthat a profil és az anyaglista között.
Szélesség és magasság
Ezek az értékek határozzák meg a választott profil szélességét és magasságát (méret X és Y irányban). Ezek az értékek felülírják a profil megfelelő beállításait. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
X és Y eltolás
Az eltolás értéke vízszintesen és függőlegesen megváltoztatja a profil helyzetét. Az X és Y irányokat a profil síkjában értelmezzük; lásd a kapcsolódó ábrát a párbeszédpanelen. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
1.1.7. Küszöb
A küszöb oldalon profilot és anyagot rendelhet a küszöbhöz.
A vagy gombok megnyomásával válthat a profil és az anyaglista között.
Küszöb engedélyezése
Engedélyezheti vagy letilthatja a küszöböt. A 2D szimbólum küszöbvonalai egymástól függetlenül engedélyezhetők vagy letilthatók a Megjelenítés oldalon.
Szélesség és magasság
Ezek az értékek határozzák meg a választott profil szélességét és magasságát (méret X és Y irányban). Ezek az értékek felülírják a profil megfelelő beállításait. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
X és Y eltolás
Az eltolás értéke megváltoztatja a profil helyzetét vízszintesen és függőlegesen. Az X és Y irányokat a profil síkjában értelmezzük. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
Hossz kiegészítése
Meghosszabbítja a küszöb eredeti hosszát. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
Engedélyezheti vagy letilthatja a küszöböt. A 2D szimbólum küszöbvonalai egymástól függetlenül engedélyezhetők vagy letilthatók a Megjelenítés oldalon.
Szélesség és magasság
Ezek az értékek határozzák meg a választott profil szélességét és magasságát (méret X és Y irányban). Ezek az értékek felülírják a profil megfelelő beállításait. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
X és Y eltolás
Az eltolás értéke megváltoztatja a profil helyzetét vízszintesen és függőlegesen. Az X és Y irányokat a profil síkjában értelmezzük. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
Hossz kiegészítése
Meghosszabbítja a küszöb eredeti hosszát. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
1.1.8. Szárny és Panel
Az oldalon szerkesztheti a nyílás különböző szárnyakat.
Az oldal tetején láthatja az elérhető paneleket; a lista tartalma az aktuális sémától függ. Az összes alábbi beállítás csak a kiválasztott panelre vonatkozik.
és a gombok a panel adatok másolására és beillesztésére szolgálnak. Például, hogy a jobb szárny hasonló legyen a balhoz, először válassza ki a jobb szárnyat, nyomja meg a gombot, válassza ki a bal szárnyat, majd nyomja meg a gombot.
Nyitási irány
Megadhatja a nyitási irányt, ha kiválaszt egy nyitási irányt a listából, és beállítja a be / ki és a bal / jobb irányt. A beállítás megjelenítéséhez engedélyezze a Szárny és Panel megnyitása 3D-ben jelölőnégyzetet.
Megadhatja a nyitási irányt, ha kiválaszt egy nyitási irányt a listából, és beállítja a be / ki és a bal / jobb irányt. A beállítás megjelenítéséhez engedélyezze a Szárny és Panel megnyitása 3D-ben jelölőnégyzetet.
2D és 3D nyitási szög
Itt határozhatja meg a nyitási szöget. Ne feledje, hogy ha a Panelek megnyitása 3D-ben jelölőnégyzet nincs bejelölve, akkor a 3D nyitási szög beállításnak nincs hatása. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
Az anyagok gombokkal beállíthatja az ajtó panel elülső, hátsó és szélső anyagait.
Itt határozhatja meg a nyitási szöget. Ne feledje, hogy ha a Panelek megnyitása 3D-ben jelölőnégyzet nincs bejelölve, akkor a 3D nyitási szög beállításnak nincs hatása. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
Az anyagok gombokkal beállíthatja az ajtó panel elülső, hátsó és szélső anyagait.
1.1.9. Geometria
A geometria oldalon megtalálhatók a panel részletes beállításai.
A geometria oldalon külön szerkesztheti a nyílás paneljeit. Az oldal tetején láthatja az elérhető paneleket; a lista tartalma az aktuális sémától függ. Az összes alábbi beállítás csak a kiválasztott panelt érinti.
Vastagság
A vastagság határozza meg az ajtólap vastagságát, díszítés és fogantyú nélkül.
Eltolás
Az Eltolás opció az ajtólap és a keret közötti távolság beállítására szolgál, ha szükséges. Ha az érték 0, akkor az ajtó tökéletesen illeszkedik a nyílás elsődleges síkjához. Ha az érték eltér 0-tól, akkor az ajtó panel merőlegesen mozog a panel felületére pozitív vagy negatív irányban (előre vagy hátra), az érték előjelétől függően.
Vastagság
A vastagság határozza meg az ajtólap vastagságát, díszítés és fogantyú nélkül.
Eltolás
Az Eltolás opció az ajtólap és a keret közötti távolság beállítására szolgál, ha szükséges. Ha az érték 0, akkor az ajtó tökéletesen illeszkedik a nyílás elsődleges síkjához. Ha az érték eltér 0-tól, akkor az ajtó panel merőlegesen mozog a panel felületére pozitív vagy negatív irányban (előre vagy hátra), az érték előjelétől függően.
Szárny eltolás korrekciók
Az opció az ajtólap élei és a keret közötti távolság beállítására szolgál. Ha az érték 0, akkor az ajtó tökéletesen illeszkedik a megfelelő keretprofil referenciavonalához. Ha az érték különbözik a 0-tól, akkor az ajtó panelje csökken (pozitív érték) vagy megnő (negatív érték) a kiválasztott élnél.
Az opció az ajtólap élei és a keret közötti távolság beállítására szolgál. Ha az érték 0, akkor az ajtó tökéletesen illeszkedik a megfelelő keretprofil referenciavonalához. Ha az érték különbözik a 0-tól, akkor az ajtó panelje csökken (pozitív érték) vagy megnő (negatív érték) a kiválasztott élnél.
1.1.10. Élprofil
Az oldalon testreszabhatja a kijelölt panel élprofilokat.
Az Edge profil oldalon külön szerkesztheti a nyílás különböző paneljeit. Az oldal tetején láthatja az elérhető paneleket; a lista tartalma az aktuális sémától függ. Az összes alábbi beállítás csak a kiválasztott panelt érinti.
Miután kiválasztott egy panelt, testre szabhatja az éleket együtt vagy külön-külön.
Engedélyezve
Ha a panel szélét egy adott profil szerint szeretné testre szabni, engedélyezze ezt a jelölőnégyzetet.
Profil és anyagok
A gombok megnyomásával válthat a profil és az anyaglista között.
Szélesség és magasság
Ezek az értékek határozzák meg a választott profil szélességét és magasságát (méret X és Y irányban). Ezek az értékek felülírják a profil megfelelő beállításait. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
X és Y eltolás
Az eltolás értéke megváltoztatja a profil helyzetét vízszintesen és függőlegesen. Az X és Y irányokat a profil síkjában értelmezzük, lásd a kapcsolódó ábrát a párbeszédpanelen. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
Engedélyezve
Ha a panel szélét egy adott profil szerint szeretné testre szabni, engedélyezze ezt a jelölőnégyzetet.
Profil és anyagok
A gombok megnyomásával válthat a profil és az anyaglista között.
Szélesség és magasság
Ezek az értékek határozzák meg a választott profil szélességét és magasságát (méret X és Y irányban). Ezek az értékek felülírják a profil megfelelő beállításait. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
X és Y eltolás
Az eltolás értéke megváltoztatja a profil helyzetét vízszintesen és függőlegesen. Az X és Y irányokat a profil síkjában értelmezzük, lásd a kapcsolódó ábrát a párbeszédpanelen. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.

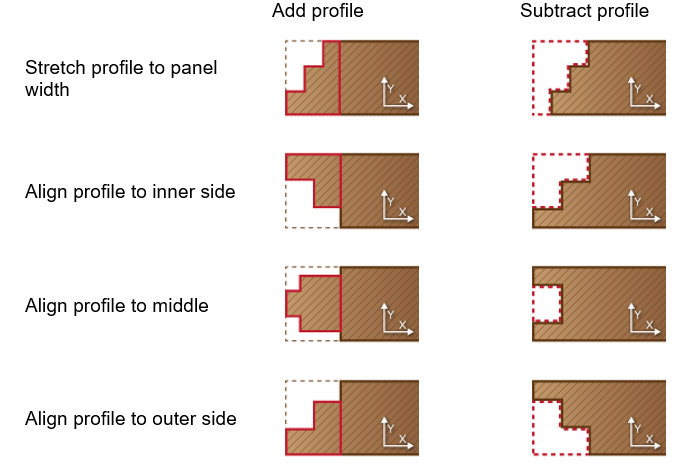

Profil igazítása és kivonása
A kijelölt profilt a panel közepéhez, az elülső vagy hátsó felületéhez igazíthatja, vagy a panel szélességéhez húzhatja. Ha engedélyezi a Profil kivonása lehetőséget, a kiválasztott profil kivonásra kerül a panelről, különben a panel az élprofil szélességével csökken, és maga a profil kerül a panelre. Lásd az alábbi táblázat nyolc kombinációját:
A kijelölt profilt a panel közepéhez, az elülső vagy hátsó felületéhez igazíthatja, vagy a panel szélességéhez húzhatja. Ha engedélyezi a Profil kivonása lehetőséget, a kiválasztott profil kivonásra kerül a panelről, különben a panel az élprofil szélességével csökken, és maga a profil kerül a panelre. Lásd az alábbi táblázat nyolc kombinációját:
1.1.11. Ajtók / ablakok betétprofil
Mielőtt lyukakat vagy betéteket hozna létre egy panelben, új betétprofilt kell hozzáadnia a meglévő panel profiltárhoz. Megteheti az Épület menü - Ajtó / ablak - Új ajtó / ablak -> Ajtó vagy ablakszárny betétprofil létrehozása parancsával.
Mielőtt lyukakat vagy betéteket hozna létre egy panelben, új betétprofilt kell hozzáadnia a meglévő panel profiltárhoz. Megteheti az Épület menü - Ajtó / ablak - Új ajtó / ablak -> Ajtó vagy ablakszárny betétprofil létrehozása parancsával.
* Indítsa el a parancsot, és olvassa el az eljárás szükséges lépéseit a További információk párbeszédpanelen. Kattintson az OK gombra az eljárás megkezdéséhez.
* A Profildefiníciók paranccsal rajzoljon zárt láncot (pl. Téglalap). Ez lesz az ajtó panel körvonala.
* Miután megvan a vázlat, a Profildefiníciók paranccsal (pl. Sokszög) rajzolhat bele nyitott láncokat. A definíciók bezárásához nyomja meg az Enter billentyűt.
* Az Új 2D csoport / objektum létrehozása párbeszédpanelen adja meg az új panelprofil nevét, és válassza a Panel frontális profilok megnyitása kategóriát.
* Kattintson az OK gombra az új panelprofil könyvtárba mentéséhez
* Kattintson az OK gombra az új panelprofil könyvtárba mentéséhez
1.1.12. Betét
Az oldalon lyukakat vagy betéteket hozhat létre egy panelben.
A betét oldalon külön szerkesztheti a nyílás különböző paneljeit. Az oldal tetején láthatja az elérhető paneleket; a lista tartalma az aktuális sémától függ. Az összes alábbi beállítás csak a kiválasztott panelt érinti.
A panel kiválasztása után hozzáadhatja és eltávolíthatja a beépített profilokat. Az összes alábbi beállítás csak a kiválasztott profilhoz viszonyított.
Használjon eltolást mind a 4 oldalra
Ha engedélyezve van, akkor a panel és a betét közötti távolságok beállításával meghatározhatja a kiválasztott betétprofil helyzetét és oldalát, különben meg kell határozni a profil középpontjának koordinátáit és méreteit.
Használja a bal / jobb / felső / alsó oldal eltolását
Ha a „Offsetek használata mind a 4 oldalnál” engedélyezve van, itt állítsa be a panel és a betét közötti távolságokat. Bonyolult geometriák esetén az eltolást a panel határoló dobozai és a betét közötti távolságként értelmezik.
Bemeneti szélesség / magasság / X eltolás / Y eltolás
Ha a „Offsetek használata mind a 4 oldalon” le van tiltva, itt beállíthatja a középpont koordinátáit és a profil méretét.
Betét vastagsága
Ennek az értéknek a nullára állítása üres lyukat eredményez a panelen.
Ha a „Offsetek használata mind a 4 oldalnál” engedélyezve van, itt állítsa be a panel és a betét közötti távolságokat. Bonyolult geometriák esetén az eltolást a panel határoló dobozai és a betét közötti távolságként értelmezik.
Bemeneti szélesség / magasság / X eltolás / Y eltolás
Ha a „Offsetek használata mind a 4 oldalon” le van tiltva, itt beállíthatja a középpont koordinátáit és a profil méretét.
Betét vastagsága
Ennek az értéknek a nullára állítása üres lyukat eredményez a panelen.
Profile and materials
By pressing or you can switch between profile and material list. The first object in the profile list is a custom one: Automatic profile is created by shifting the sides of the original panel profile with the offset values of the 4 sides, separately.
1.1.13. Betét élprofil
Az oldalon testreszabhatja a kijelölt panel betétek élprofiljait.
Az oldal tetején láthatja az elérhető paneleket; a lista tartalma az aktuális sémától függ. Az összes alábbi beállítás csak a kiválasztott panelre vonatkozik.
Miután kiválasztotta a panelt, kiválaszthatja a beillesztési oldalon definiált profilok egyikét. Testreszabhatja a kiválasztott betétprofil széleit.
Engedélyezés
Ha beillesztett élét egy adott profil szerint szeretné testre szabni, engedélyezze ezt a jelölőnégyzetet.
Profil és anyagok
A gombbal válthat a profil és az anyaglista között.
Szélesség és magasság
Ezek az értékek határozzák meg a választott profil szélességét és magasságát (méret X és Y irányban). Ezek az értékek felülírják a profil megfelelő beállításait. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
X és Y eltolás
Az eltolás értéke megváltoztatja a profil helyzetét vízszintesen és függőlegesen. Az X és Y irányokat a profil síkjában értelmezzük, lásd a kapcsolódó ábrát a párbeszédpanelen. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.

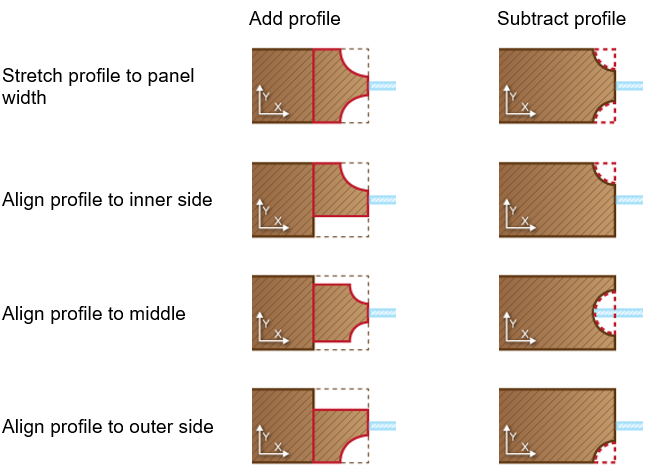

Profil igazítása és Profil kivonása
A kijelölt profilt a panel közepéhez, az elülső vagy hátsó felületéhez igazíthatja, vagy a panel szélességéhez húzhatja. Ha engedélyezi a Profil kivonása lehetőséget, a kiválasztott profil kivonásra kerül a panelről, különben a panel az élprofil szélességével csökken, és maga a profil kerül a panelre. Lásd az alábbi táblázat nyolc kombinációját:
Engedélyezés
Ha beillesztett élét egy adott profil szerint szeretné testre szabni, engedélyezze ezt a jelölőnégyzetet.
Profil és anyagok
A gombbal válthat a profil és az anyaglista között.
Szélesség és magasság
Ezek az értékek határozzák meg a választott profil szélességét és magasságát (méret X és Y irányban). Ezek az értékek felülírják a profil megfelelő beállításait. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
X és Y eltolás
Az eltolás értéke megváltoztatja a profil helyzetét vízszintesen és függőlegesen. Az X és Y irányokat a profil síkjában értelmezzük, lásd a kapcsolódó ábrát a párbeszédpanelen. Az érték módosítása után nyomja meg a Frissítés gombot a változtatások alkalmazásához.
Profil igazítása és Profil kivonása
A kijelölt profilt a panel közepéhez, az elülső vagy hátsó felületéhez igazíthatja, vagy a panel szélességéhez húzhatja. Ha engedélyezi a Profil kivonása lehetőséget, a kiválasztott profil kivonásra kerül a panelről, különben a panel az élprofil szélességével csökken, és maga a profil kerül a panelre. Lásd az alábbi táblázat nyolc kombinációját:
1.1.14. Külső és belső kilincs
A panelen megtalálhatók az ajtókilincsek és gombok geometriai beállításai.
Az oldal tetején láthatja az elérhető paneleket; a lista tartalma az aktuális sémától függ. Az összes alábbi beállítás csak a kiválasztott panelre vonatkozik.
Fogantyú típusa
A lista lehetővé teszi a fogantyú kiválasztását, valamint bármely olyan objektum kiválasztását, amelyhez hozzáférhet a Design Center segítségével. Kattintson a kombinációs mezőre a legördülő lista megnyitásához, és válassza a Normál, Kör alakú, Gömb alakú vagy Egyéni lehetőséget. Mindegyik választás egy másik kilincset határoz meg.
Fogantyú típusa
A lista lehetővé teszi a fogantyú kiválasztását, valamint bármely olyan objektum kiválasztását, amelyhez hozzáférhet a Design Center segítségével. Kattintson a kombinációs mezőre a legördülő lista megnyitásához, és válassza a Normál, Kör alakú, Gömb alakú vagy Egyéni lehetőséget. Mindegyik választás egy másik kilincset határoz meg.
Az ajtókilincs egyedi megadásához válassza a listából az Egyéni lehetőséget, majd kattintson a Tallózás gombra. Amikor ezt megteszi, megjelenik az Objektumok beszúrása párbeszédpanel, amelyben az Object Selection gombbal új objektumot tallózhat.
Forgatás az X / Y tengely körül
A kiválasztott fogantyút elforgathatja az X / Y / Z tengely körüli forgatás értékeinek megváltoztatásával. Az alapértelmezett érték 0, 0, 0 és az egység fok. Válassza ki a kívánt szöget a fogantyú adott szöggel történő elforgatásához.
X / Y / Z eltolás
Az ajtókilincs tulajdonságainak X / Y / Z eltolás értékei lehetővé teszik a kiválasztott fogantyúk szabad eltolásának megadását minden irányban. A bal alsó igazítási pont az origó (0,0,0). A három érték az X, Y és Z irány.
A kiválasztott fogantyút elforgathatja az X / Y / Z tengely körüli forgatás értékeinek megváltoztatásával. Az alapértelmezett érték 0, 0, 0 és az egység fok. Válassza ki a kívánt szöget a fogantyú adott szöggel történő elforgatásához.
X / Y / Z eltolás
Az ajtókilincs tulajdonságainak X / Y / Z eltolás értékei lehetővé teszik a kiválasztott fogantyúk szabad eltolásának megadását minden irányban. A bal alsó igazítási pont az origó (0,0,0). A három érték az X, Y és Z irány.
Fogantyú és zár együtt
A Fogantyú és zár opció egységkén illeszti a fogantyút és az objektumot egy tárgyba, ha a Normál, Kör alakú vagy Gömb alakú fogantyút választotta. Ha az Egyedi fogantyút választja, a Fogantyú és zár opció semmit sem változtat.
Tükrözés
Ezzel a beállítással tükrözheti a fogantyút a fogantyú helyes elhelyezéséhez
Anyag
A fogantyú anyagát itt állíthatja be. Ennek a beállításnak nincs hatása, ha egyéni fogantyút (objektumot) választott.
A Fogantyú és zár opció egységkén illeszti a fogantyút és az objektumot egy tárgyba, ha a Normál, Kör alakú vagy Gömb alakú fogantyút választotta. Ha az Egyedi fogantyút választja, a Fogantyú és zár opció semmit sem változtat.
Tükrözés
Ezzel a beállítással tükrözheti a fogantyút a fogantyú helyes elhelyezéséhez
Anyag
A fogantyú anyagát itt állíthatja be. Ennek a beállításnak nincs hatása, ha egyéni fogantyút (objektumot) választott.
1.1.15. Díszítő elemek
Az oldalon kiegészítőket adhat az ajtóhoz, és meghatározhatja a kiegészítők geometriai beállításait.
Az oldal tetején láthatja az elérhető paneleket; a lista tartalma az aktuális sémától függ. Az összes alábbi beállítás csak a kiválasztott panelhez viszonyított.
Kiegészítők listája
A Kiegészítők listában a hozzáadott objektumok listája látható, és kiválasztható a szerkesztendő objektumok közül. Ha még nincs objektum hozzáadva, akkor ez a lista nem látható.
X eltolás
Módosítsa az X eltolás értékét az aktuális tartozék bal vagy jobb irányba történő elmozdításához.
Y eltolás
Módosítsa az Y eltolás értékét az aktuális tartozék felfelé vagy lefelé emeléséhez.
Z Eltolás
Változtassa meg a Z eltolás értékét az áramforrásnak az ajtó felületére merőleges elmozdításához. A 0 (nulla) azt jelenti, hogy az objektum a felszínen van.
Forgatás az X / Y / Z tengely körül
Az aktuális tartozék elforgatásához változtassa meg az X / Y / Z tengely körüli elforgatást. 0 (nulla) az alapértelmezett pozíció. Az értékek az X / Y / Z forgási szögek ebben a sorrendben.
Oldal
Az Oldallista két lehetőséggel határozhatja meg a tényleges tartozék elhelyezési oldalát.
A Kiegészítők listában a hozzáadott objektumok listája látható, és kiválasztható a szerkesztendő objektumok közül. Ha még nincs objektum hozzáadva, akkor ez a lista nem látható.
X eltolás
Módosítsa az X eltolás értékét az aktuális tartozék bal vagy jobb irányba történő elmozdításához.
Y eltolás
Módosítsa az Y eltolás értékét az aktuális tartozék felfelé vagy lefelé emeléséhez.
Z Eltolás
Változtassa meg a Z eltolás értékét az áramforrásnak az ajtó felületére merőleges elmozdításához. A 0 (nulla) azt jelenti, hogy az objektum a felszínen van.
Forgatás az X / Y / Z tengely körül
Az aktuális tartozék elforgatásához változtassa meg az X / Y / Z tengely körüli elforgatást. 0 (nulla) az alapértelmezett pozíció. Az értékek az X / Y / Z forgási szögek ebben a sorrendben.
Oldal
Az Oldallista két lehetőséggel határozhatja meg a tényleges tartozék elhelyezési oldalát.
Pozició meghatározás
A Tartozékok pozícionálása rács segít beállítani a tényleges tartozék igazítási pontját. Jelölje be a kívánt választógombot a tartozék helyzetének az egyik igazítási pontra történő beállításához.
Objektum hozzáadása
Az Objektum hozzáadása gombra kattintva adhat hozzá új kiegészítőt. Az Objektum hozzáadása gomb megnyomásával megnyílik az Objektum beszúrása párbeszédablak, amely lehetővé teszi bármely objektum választását. Ha egy objektum ki van jelölve, visszatér a varázsló Kiegészítők oldalra, és beállíthatja a tartozék tulajdonságait. A kiválasztott objektum neve a Kiegészítők listában az oldal tetején látható lesz, számozással.
Eltávolítás
Az Eltávolítás paranccal távolíthatja el az aktuális kiegészítő objektumot. Vegye figyelembe, hogy ezt a műveletet nem lehet visszavonni. Ha véletlenül eltávolít egy kiegészítő objektumot, lehet, hogy újra böngésznie kell.
A Tartozékok pozícionálása rács segít beállítani a tényleges tartozék igazítási pontját. Jelölje be a kívánt választógombot a tartozék helyzetének az egyik igazítási pontra történő beállításához.
Objektum hozzáadása
Az Objektum hozzáadása gombra kattintva adhat hozzá új kiegészítőt. Az Objektum hozzáadása gomb megnyomásával megnyílik az Objektum beszúrása párbeszédablak, amely lehetővé teszi bármely objektum választását. Ha egy objektum ki van jelölve, visszatér a varázsló Kiegészítők oldalra, és beállíthatja a tartozék tulajdonságait. A kiválasztott objektum neve a Kiegészítők listában az oldal tetején látható lesz, számozással.
Eltávolítás
Az Eltávolítás paranccal távolíthatja el az aktuális kiegészítő objektumot. Vegye figyelembe, hogy ezt a műveletet nem lehet visszavonni. Ha véletlenül eltávolít egy kiegészítő objektumot, lehet, hogy újra böngésznie kell.

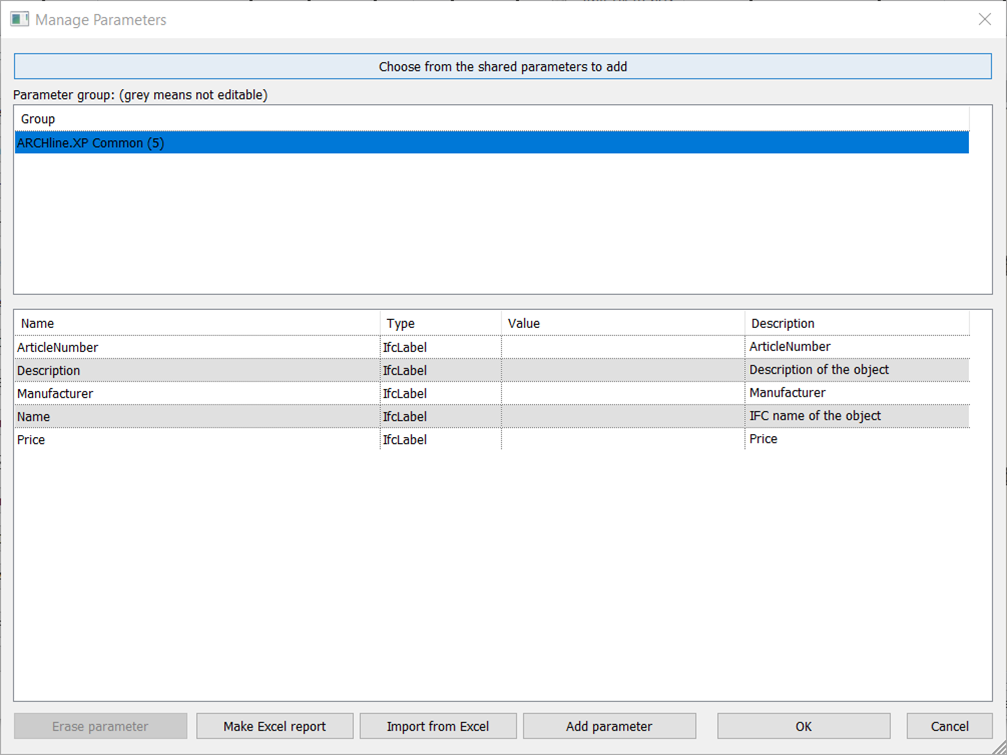

1.1.16. BIM Parameters
A BIM értékek beállítása biztosítja, hogy az épület IFC fájlba történő exportálásakor sem vesznek el az ajtóval / ablakkal kapcsolatos információk.
1.1.17. 3D előnézet panel
A varázsló párbeszédpanel jobb oldalán található a 3D előnézet panel. Ezzel a panellel és vezérlőivel követheti a varázsló tervezési folyamata során bekövetkezett változásokat.
Frissítés gomb
A 3D előnézet panel tetején található a Frissítés gomb. Amikor megnyomja a Frissítés gombot, a szoftver frissíti az ajtó előnézetét az aktuális értékek felhasználásával.
Frissítés gomb
A 3D előnézet panel tetején található a Frissítés gomb. Amikor megnyomja a Frissítés gombot, a szoftver frissíti az ajtó előnézetét az aktuális értékek felhasználásával.
Megjelenítés gomb
Az Ábrázolás beállításai gombbal válthat a drótváz, a rejtett vonalak és a texturás nézetek között. Kattintson a gombra a következő nézetre váltáshoz. Lassabb gépeken ezzel a gombbal a 3D előnézet kikapcsolható, az „X” állapot beállításával.
Az Ábrázolás beállításai gombbal válthat a drótváz, a rejtett vonalak és a texturás nézetek között. Kattintson a gombra a következő nézetre váltáshoz. Lassabb gépeken ezzel a gombbal a 3D előnézet kikapcsolható, az „X” állapot beállításával.
3D előnézeti terület
Kattintson és tartsa lenyomva az egér jobb gombját, és mozgassa az egeret az előnézet elforgatásához. Használja az egér görgőjét a nagyításhoz vagy kicsinyítéshez és a 3D előnézet elforgatásához.
1.1.18. Új ajtó / ablak mentése
Mentse az így létrehozott új ajtót / ablakot az Ajtó vagy Ablak adott kategóriájába.
Mentse az így létrehozott új ajtót / ablakot az Ajtó vagy Ablak adott kategóriájába.
Hozzászólások
0 hozzászólás
A cikkhez nem írhatók újabb hozzászólások.
