A pontfelhő a 3D-s szkennerek által előállított térbeli pontok halmaza, amely tartalmazza a felmért térgeometriai leírását.
Az ARCHLine.XP 2024 támogatja a ReCap fájlformátumok, azaz az RCS és RCP fájlok importálását. Az RCS és az RCP nagy előnye, hogy a fájlok méretfüggetlenül szinte azonnal megnyílnak.
Ez a formátum lehetővé teszi a felhasználók számára, hogy a valós környezet rendkívül részletes és pontos ábrázolását építsék be terveikbe.
Az ARCHLine.XP 2024-ben egyszerre csak egy pontfelhőfájl engedélyezett.
Az ARCHLine.XP képes felhőfájlokat importálni az .e57 és .ply fájlformátumokban az épület-felmérési folyamat támogatására. A pontfelhő valós méretben jelenik a 3D modellen és ezzel egy időben létrehozza a felülnézeti képet az alaprajzon.
Pontfelhő beolvasása
A parancs helye: Épület – Pontfelhő –Import
Az ARCHLine.XP megjeleníti a Pontfelhő importálása párbeszédpanelt. Keresse meg a .ply vagy .e57 kiterjesztésű fájlokat tartalmazó mappát.
Pontfelhő csatolása egy projekthez
A pontfelhőt a projekthez lehet csatolni, más külső hivatkozáshoz (xref) hasonlóan.
Az importálás során módosíthatja a skála tényezőt, így a pontfelhő automatikusan módosul a módosított skála tényező alapján.
Pontfelhő szerkesztés
A parancs helye: Épület – Pontfelhő –Törlés belül, kívül
A pontfelhő szükségtelen részeinek kitakarásával a 3D megjelenítést a tervezés szempontjából fontos részekre lehet szűkíteni.
Szűrők kezelése
A szűrők hozzáadásával javíthatja a pont felhő áttekintését.
A szűrőkben a szelvények szélességének megadásával a pontfelhőt megjelenítheti különböző konfigurációkban, a látni kívánt szűrők ki/be kapcsolásával.
A szelvények átfedhetik egymást. Minden pont megjelenése az utolsó alkalommal végrahajtott szűrö beállitástől függ.
A szelvényekhez különböző színeket lehet hozzárendelni amelyek felülirják a pontok eredeti szinét.

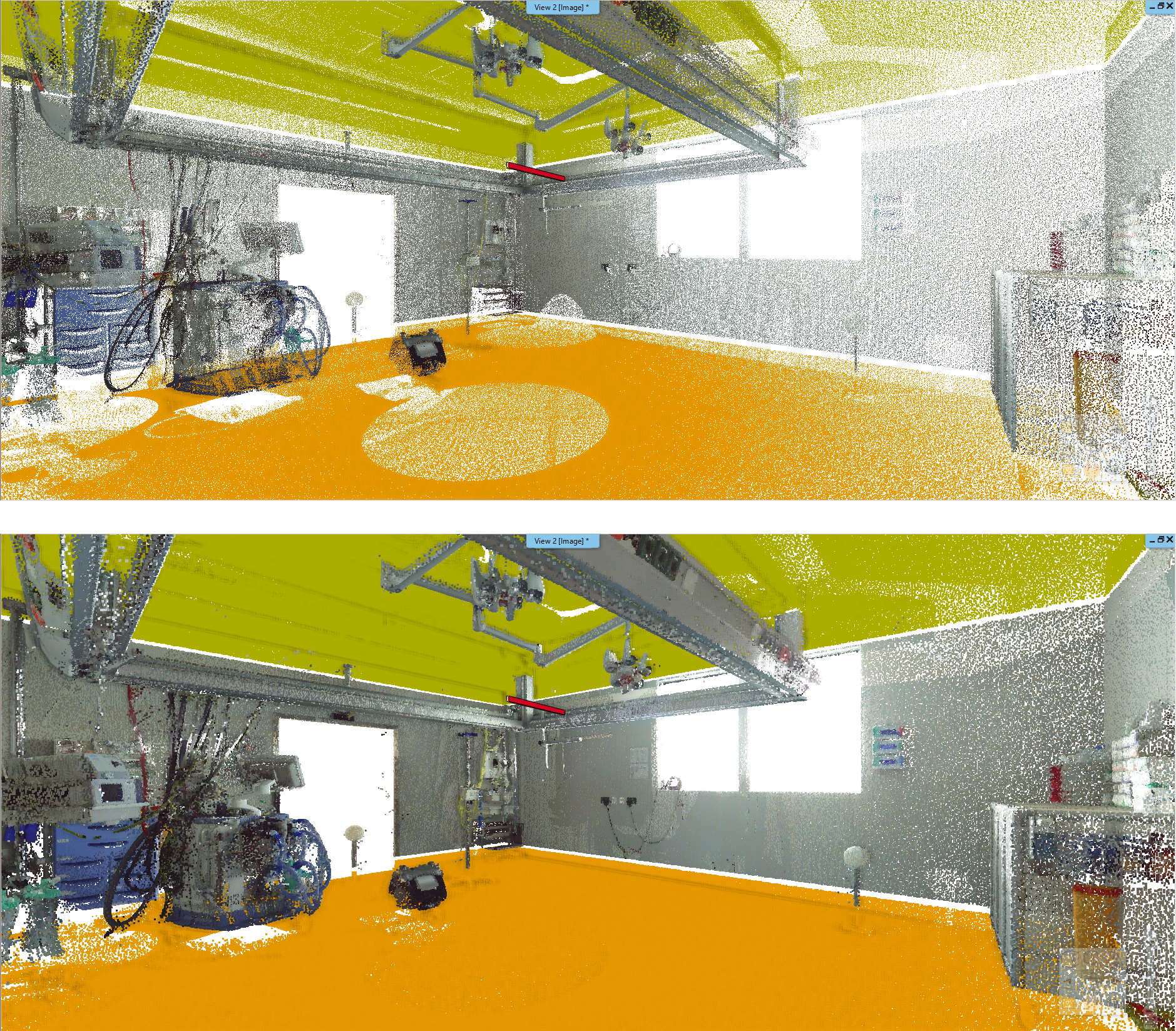

Nagyításkor növelje a pont méretét
A parancs helye: Épület – Pontfelhő - Nagyításkor növelje a pont méretét
A pontok nagyobb méretben jelennek meg, ahelyett, hogy az eredeti méretet mutatná a program.
Amikor a pontfelhőt nagyítjuk, ez a tulajdonság javitja a pontfelhő megértését.
Alaprajz frissitése
A parancs helye: Épület – Pontfelhő - Alaprajz frissitése
A parancs a pontfelhő aktuális állapotával frissiti az alaprajzon a pontfelhő felülnézetét.

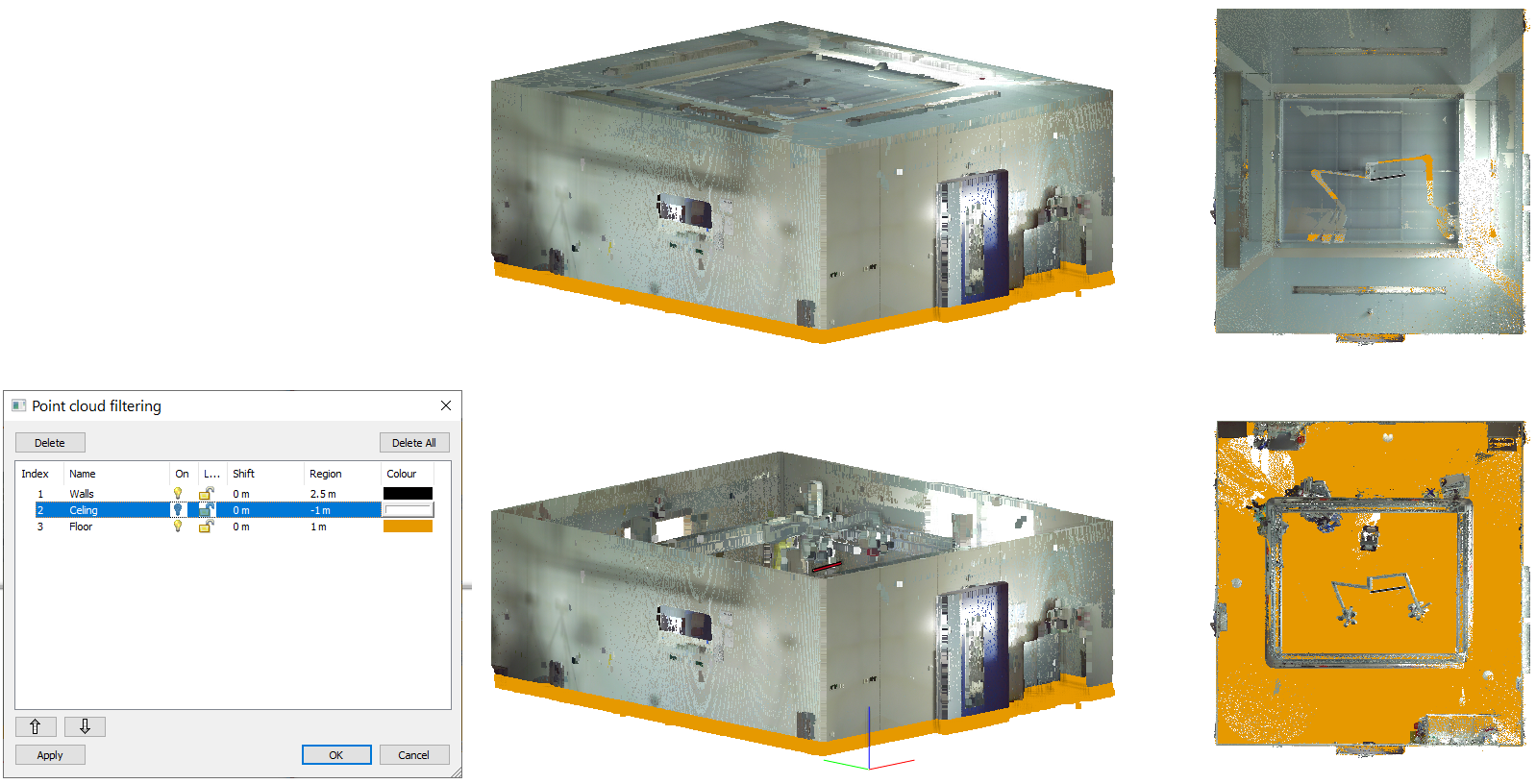

A következő példában a "Ceiling" nevű szűrő kikapcsolt állapotával frissiti a program az alaprajzot.
