Az ARCHLine.XP korlát eszköz lehetővé teszi ismétlődő szakaszokból álló és egyedi korlátok tervezését egyaránt. A korlát összetett elem, amely különböző kiosztású balusztrádokat, karfákat, egyedi paneleket és egyéb összetevőket foglal magába.

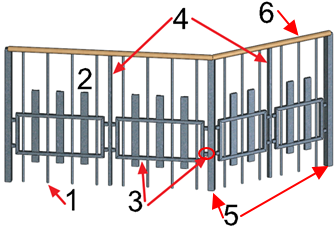

Összetevők:
Elsődleges balusztrádok | 1 - Elsődleges balusztrádok panel |
Közbülső balusztrádok az elsődleges balusztrádok között | 2 - Közbülső balusztrádok panel |
Egyedi komponensek | 3 - Egyedi komponensek panel |
Nagy lépésközű balusztrádok | 4 - Nagy lépésközű balusztrádok panel |
Oszlopok a csomópontokon | 5 - Oszlopok a csomópontokon panel |
Karfa | 6 - Karfa panel |
A korlát eszköz segítségével létrehozhat
1. Korlátot szabadon álló elemként.
2. Korlátot egy meglévő lépcsőre / rámpára.
3. Automatikusan, amikor létrehoz egy lépcsőt / rámpát.
Első módszer
-Szabadon álló korlát a korlát útvonalának felvázolásával
1. Rajzolja meg a korlát útját
2. A korlát létrehozásához nyomja meg kétszer az Enter billentyűt
Második módszer
- Korlát létrehozása egy meglévő lépcsőn vagy rámpán.
1. Válasszon egy lépcsőt a korlát elhelyezéséhez, kattintson arra az oldalra, amelyre a korlátot el szeretné helyezni.
2. A korlát a lépcső vonalát és a magasságpontokat követi.
2. A korlát a lépcső vonalát és a magasságpontokat követi.
Harmadik módszer
- Létrehozás automatikusan, amikor létrehoz egy lépcsőt / rámpát
1. Aktiválja a Tulajdonságok bal / jobb oldali jelölőnégyzetéhez automatikusan hozzáadott Korlátot.
2. Hozzon létre egy új lépcsőt / rámpát. A korlát a vonalát és a magasságpontokat követi.
1. Aktiválja a Tulajdonságok bal / jobb oldali jelölőnégyzetéhez automatikusan hozzáadott Korlátot.
2. Hozzon létre egy új lépcsőt / rámpát. A korlát a vonalát és a magasságpontokat követi.
