BIM paraméterek elengedhetetlenek egy integrált munkafolyamathoz, amely összehangolt, megbízható információkra épül a projekt tervezéstől az építkezésig.
Az ARCHLine.XP kezeli a BIM paramétereket. Paramétereket rendelhet bármilyen stílushoz és példányhoz. A stílusokhoz rendelt paraméterek átmásolásra kerülnek a létrehozott elemekhez.
Az ARCHLine.XP buildingSMART tanúsítvánnyal rendelkező IFC importálást és exportálást kínál az IFC2x3-TC1 verzió alapján. Az IFC fájlformátum használat az adatok (BIM paraméterek) és az épületgeometria cseréjéhez a legfejlettebb együttműködési lehetőség, és véget vet a projekt félreértelmezésének és adatvesztésének.
Új paraméterek hozzáadása
1. Kattintson duplán a kijelölt objektumra (pl. Falra) az alaprajzon vagy
2. Nyissa meg bármely elemtipus Tulajdonságok párbeszédpanelét
2. Nyissa meg bármely elemtipus Tulajdonságok párbeszédpanelét
Ekkor megjelenik a Tulajdonságok párbeszédpanel a BIM paraméterek gombbal.
• Kattintson a BIM Paraméterek gombra. A Paraméterek kezelése párbeszédpanel megjelenik.

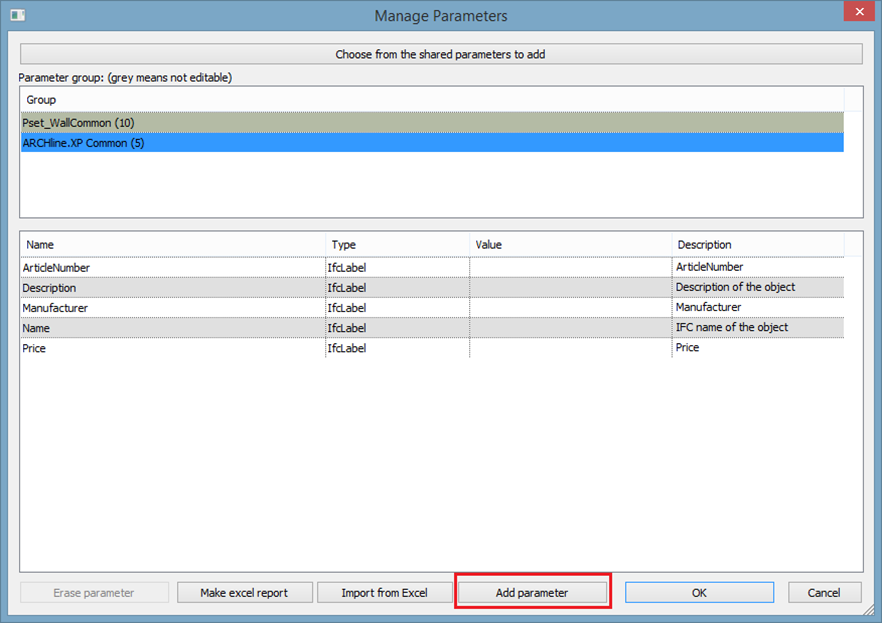

• Kattintson a Paraméter hozzáadása gombra

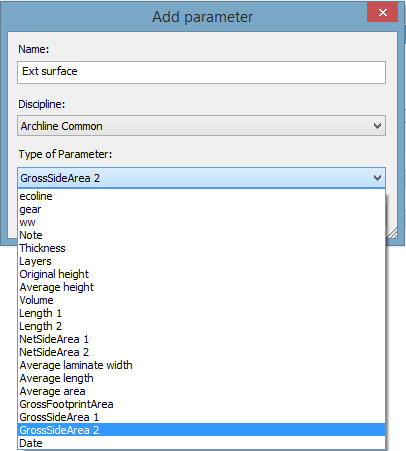

• Adja meg a paraméter nevét és típusát. Az elérhető paramétertípus az elemtípustól függ. (Ez azt jelenti, hogy a falnak különböző típusú paraméterei vannak, például a fal hossza stb., és például a tetőhöz tetőspecifikus paraméterek tartoznak, mint élhossz stb.
• Zárja be a párbeszédpanelt az ENTER gombbal.

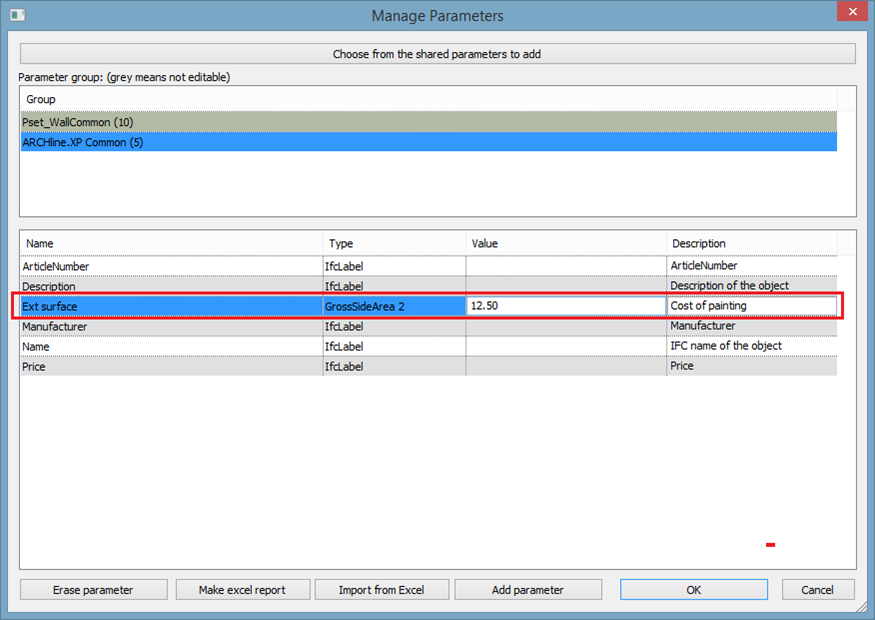

• Az új paraméter a Paraméterek kezelése párbeszédpanelen jelenik meg, ahol kitöltheti a definíciót Érték és Leírás hozzáadásával. Lásd az alábbi ábrákat.
• Kattintson a Paraméter hozzáadása gombra
• Adja meg a paraméter nevét és típusát. Az elérhető paramétertípus az elemtípustól függ. (Ez azt jelenti, hogy a falnak különböző típusú paraméterei vannak, például a fal hossza stb., és például a tetőhöz tetőspecifikus paraméterek tartoznak, mint élhossz stb.
• Zárja be a párbeszédpanelt az ENTER gombbal.
• Az új paraméter a Paraméterek kezelése párbeszédpanelen jelenik meg, ahol kitöltheti a definíciót Érték és Leírás hozzáadásával. Lásd az alábbi ábrákat.
