A technikai árnyék az árnyékok vonalakkal történő építését jelenti metszet vagy homlokzati nézetben.
A szoftver pontos árnyékábrázolást generál, amely rajzként méretezhető, skálázható. Az árnyék elemek vektoros formátumban jönnek létre. Ez azt jelenti, hogy minőségromlás nélkül szerkesztheti, mozgathatja, másolhatja a tartalmat.
Az árnyékok elméleti napállásból vetődnek, nem pedig a projekt helyszíne, dátuma és időpontja alapján.
A parancs helye: Nézet > Árnyék> Homlokzati árnyék
Kövesse az alábbi egyszerű szabályt.
Függőleges árnyék:
A függőleges árnyékszög 135 vagy 45 fokos, attól függően, hogy a fény balról vagy jobbról érkezik.
Beesési szög (vízszintes árnyékszög)
A vízszintes árnyékszög alapértelmezés szerint 45 fok.

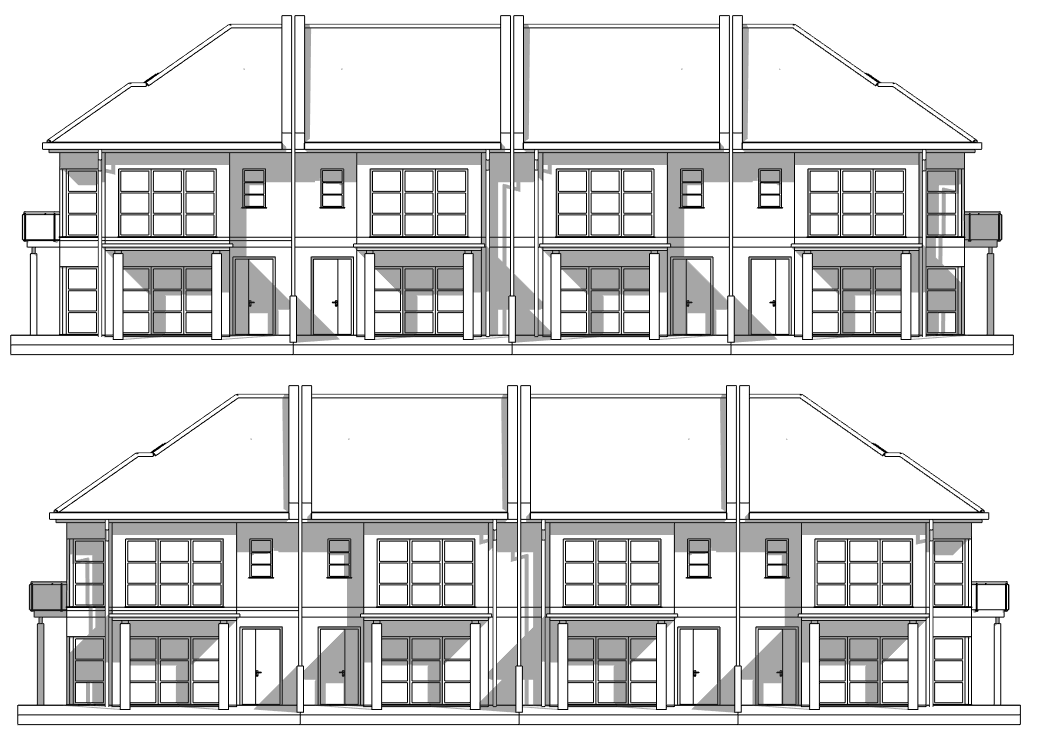

Az alábbi két nézetben megfigyelheti a különbséget, ha a függőleges árnyékszöget 135 vagy 45 fokra állítja be:
