Lépcső létrehozása a jobb és a bal oldali karokkal.
A karokat 2D eszközökkel, például vonalakkal és ívekkel előre meg kell rajzolni.
Megjegyzés: A lépcső karonként egy további módszer a lépcsők létrehozására. Olyan lépcsők megadására alkalmas, amelyeket nem lehet létrehozni paraméteres értékek megadásával.
A parancs helye: Épület - Lépcső - Lépcső karonként

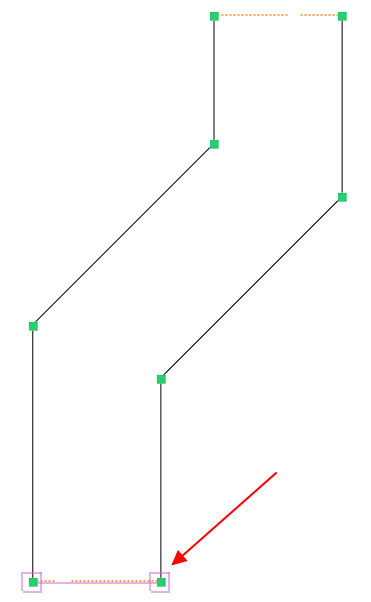

| Rajzolja meg a karokat 2D rajzolóeszközökkel. | |

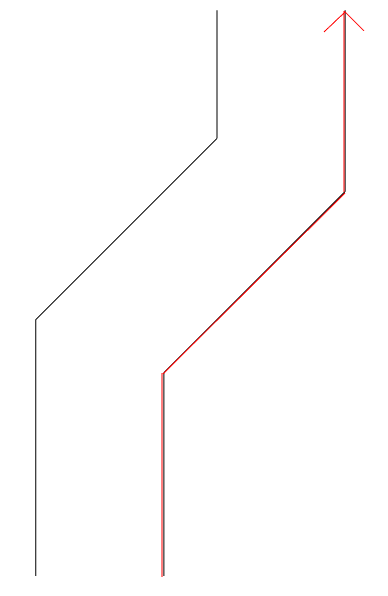

| 1. Először válassza ki a jobb oldali határoló elemeket a kezdőponttól felfelé, és nyomja meg az ENTER gombot. | |

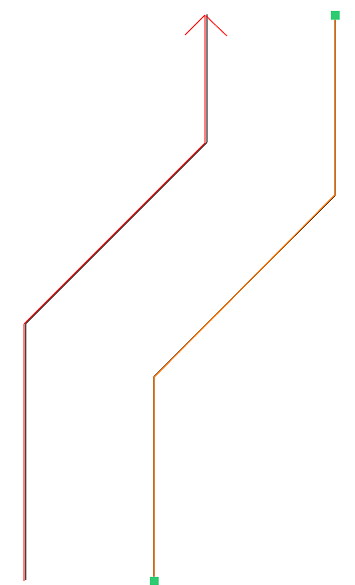

| 2. Ezután válassza ki a bal oldali határoló elemeket a kezdőponttól felfelé, és nyomja meg az ENTER gombot. | |
| 3.1. Válassza ki a kar kezdőpontját a jobb oldalon. | |

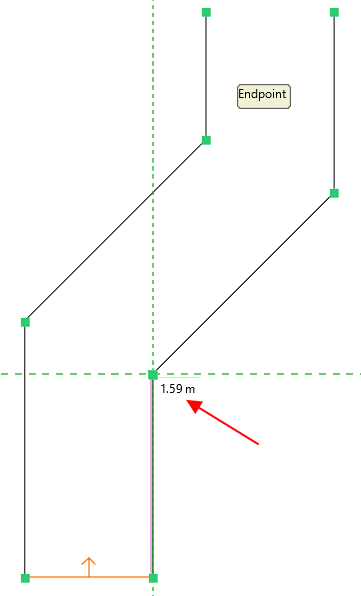

| 3.2. Adja meg a kar végpontját a jobb oldalon. A bal oldalon a kar kezdőpontja automatikusan a vonallánc eleje. Ez a pont megfelel az jobb oldalon megadott első pontnak. |
|

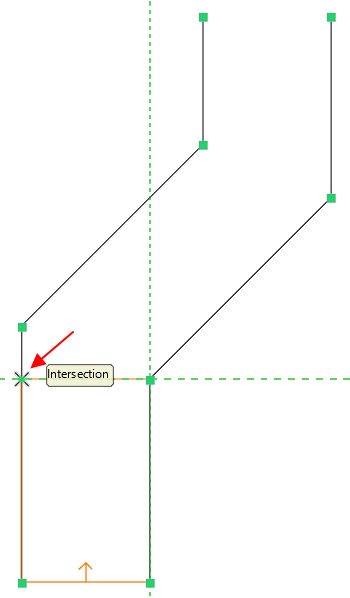

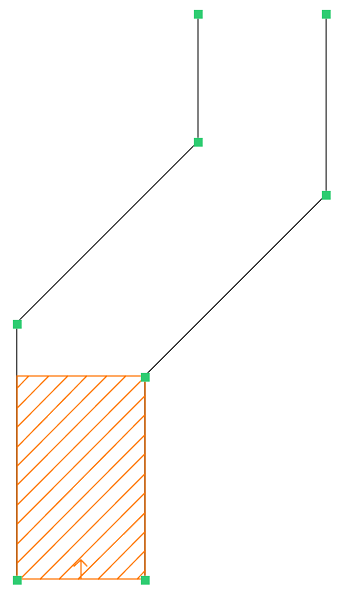

| 3.3.Válassza ki a kar végpontját a bal oldalon. | |
|

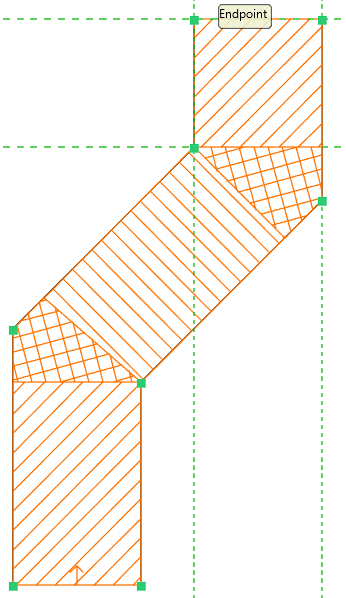

Ismételje meg a munkafolyamatot minden karnál.
Miután magadta az utolsó szakaszt, nyomja meg az ENTER gombot, és adja meg a lépcső magasságát és lépcsőfokok számát a párbeszédpanelen.
|
|
|
Adja meg a lépcső magasságát és lépésszámát a párbeszédpanelen.
A lépések számát kétféleképpen határozhatja meg:
- Használja az összes intervallum opciót, ha meg szeretné adni a lépcsőfokok összes számát a lépcsőn.
- Ha a lépcsőfokok számát egyenként szeretné megadni az egyes karokon, használja az Intervallumok lépcsőfok számai opciót.
Adja meg a lépcső alapszintjét és a felső szintet, a lépcsőfokok számát vagy a kért lépcsőfok magasságot.
• Adja meg a lépcső alapszintjét.
• Válassza a Felső szint nem definiált opciót.
• Adja meg a lépcső magasságát.
• Adja meg a lépcsőfokok számát vagy a kért lépcsőmagasságot.
|
 |

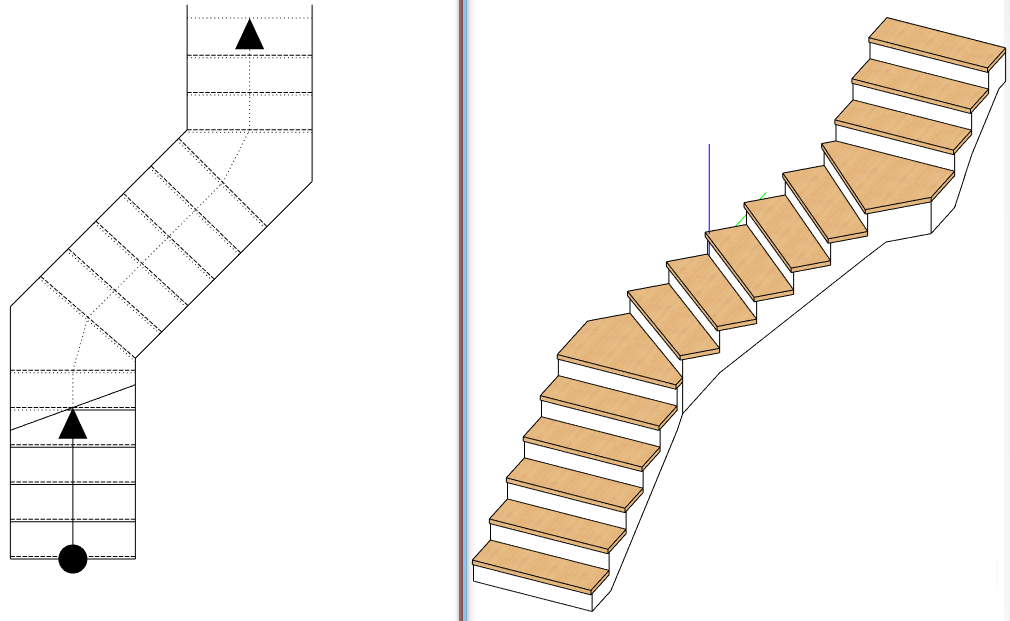

| Nyomja meg az OK gombot a párbeszédablak bezárásához és a lépcső létrehozásához. | |

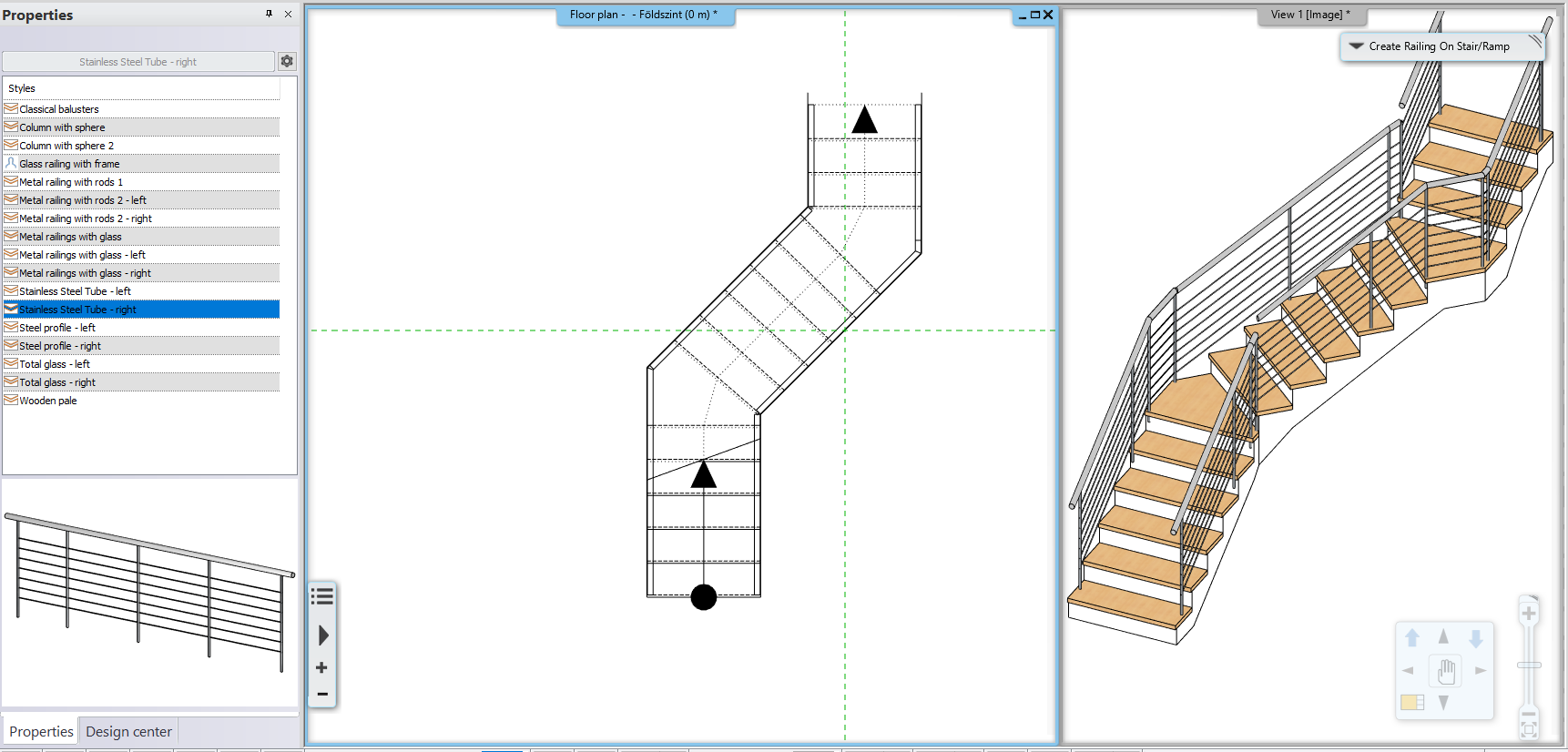

| Az elkészült lépcsőhöz utólag korlátot rendelhet a Korlát lépcső/rámp oldalán paranccsal. |
