Az „tartószerkezetes lépcsők” kifejezést olyan lépcsők leírására használjuk, amelyeknek a lépcsőfokai olyan módon vannak megtámasztva, mintha „lebegnének” a térben. Ez tartalmazhat egyetlen támaszt, kettős támaszt vagy rejtett támaszt a lépcsőfokok megtámasztására.

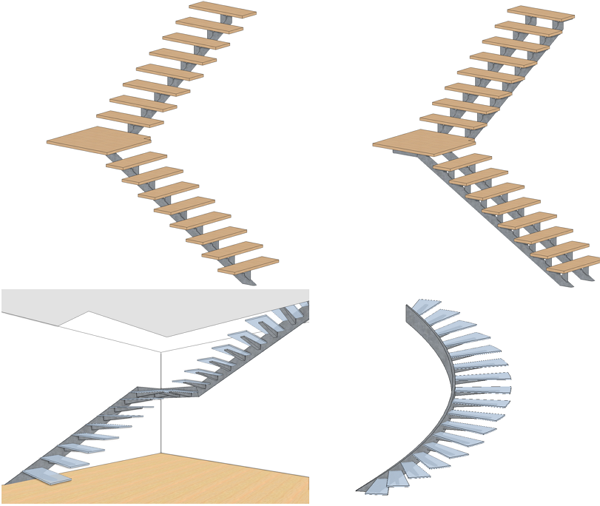

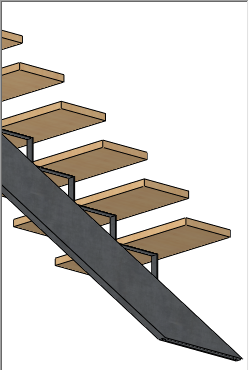

Sokfajta tartószerkezetet lehet kialakítani különböző konzol profillal és tartószerkezettel.

A lépcső középvonalán, jobb vagy bal szélén helyezhető el a tartószerkezet.

A tartószerkezet két részből áll: a lépcsőfok támasz elemből és a konzolból, ami általában egy zártszelvény.

Alaprajzon a tartószerkezet középvonallal jelenik meg, amit át lehet állítani felülnézet megjelenítésre.

A konzol legtöbbször téglalap vagy kerek cső, de a profilkönyvtárból bármilyen alakzat kiválasztható.

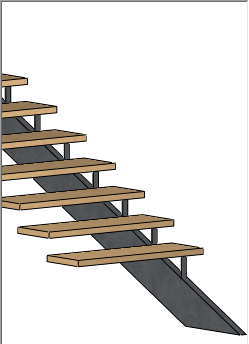

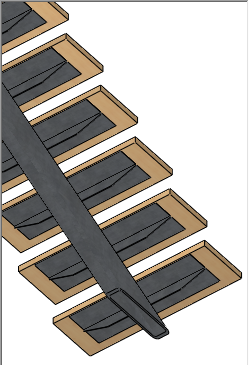

Sokféle lépcsőfok támasz alakítható ki különböző lemezekkel és lemezemelő ékekkel.
Profilok és objektumok egyaránt használhatók. Letöltött objektumokat is lehet használni vagy mi is elkészíthetjük ezeket a formákat.

Hogyan kell létrehozni
A tartószerkezetes lépcső létrehozható vagy egy meglévő lépcső módosításával, vagy közvetlenül.
Az ARCHLine.XP -ben háromféle lépcsőt lehet választani a tulajdonságok párbeszédpanelen:
a. Lépcső beton testtel.
b. Lépcső csak lépcsőfokokkal.
c. Lépcső tartószerkezettel.

A lépcső szerkezetét a tartó nem változtatja meg. Ez azt jelenti, hogy bármilyen tartószerkezet elkészíthető egy meglévő lépcső alatt.

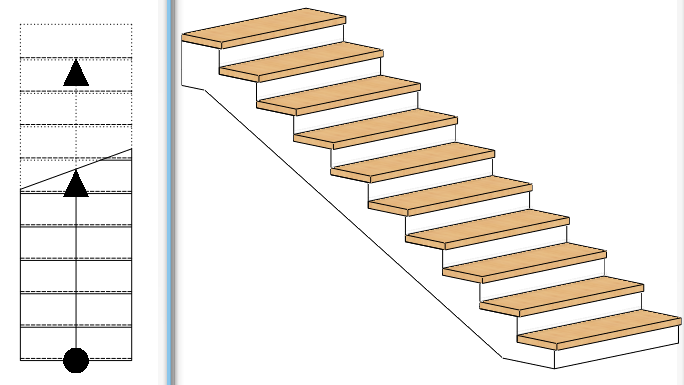

Converting an existing stair to floating stair

Location: Building - Stair - Convert to floating staircase

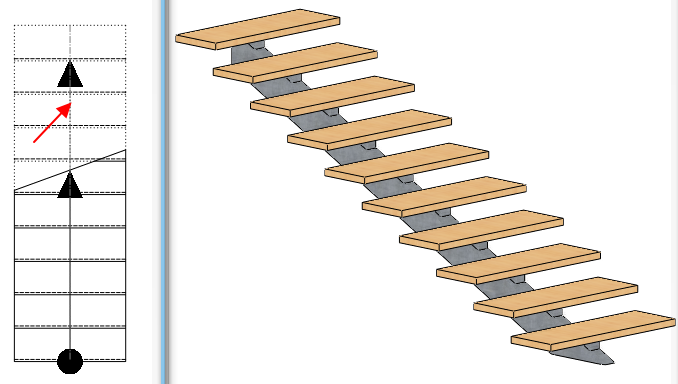

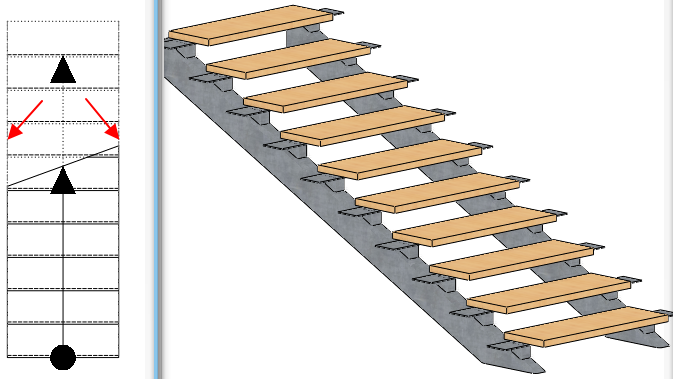

The support structure can be placed on its center line, on the right or left side. Click one of the side or the middle of the stair run.

Many types of support can be formed with different tread support and beams. Both profiles and objects can be used. Downloaded objects can also be used.

Modifying properties

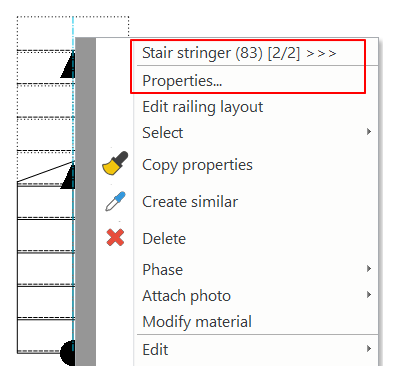

Right click on ay part of the stringer and choose Properties

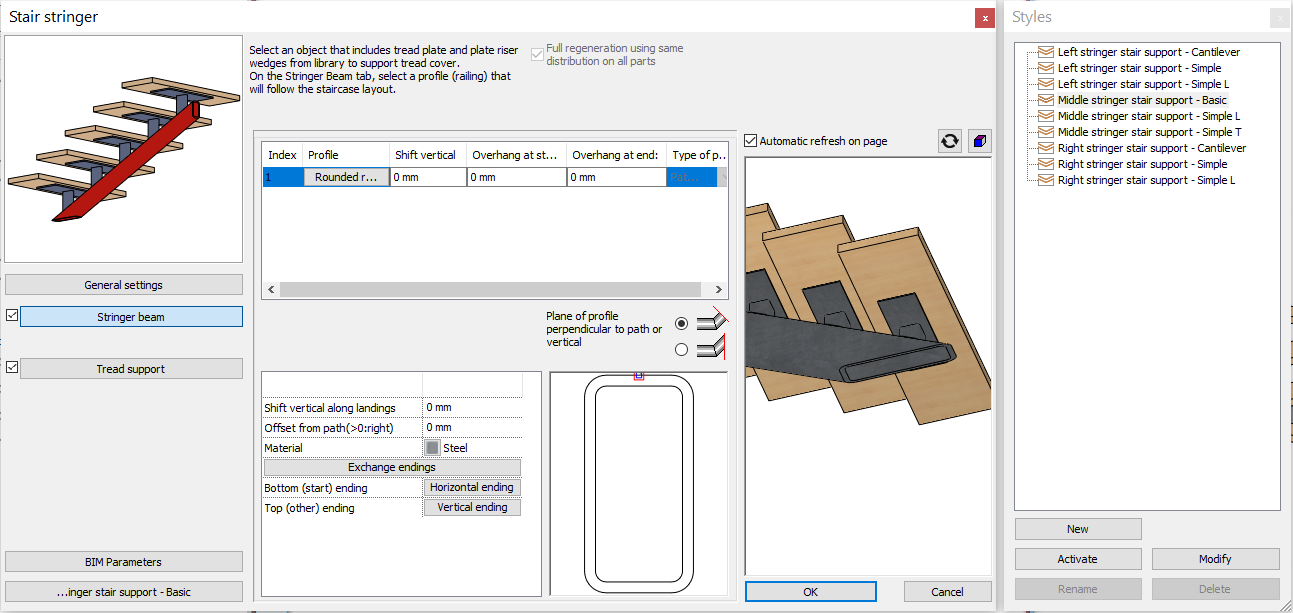

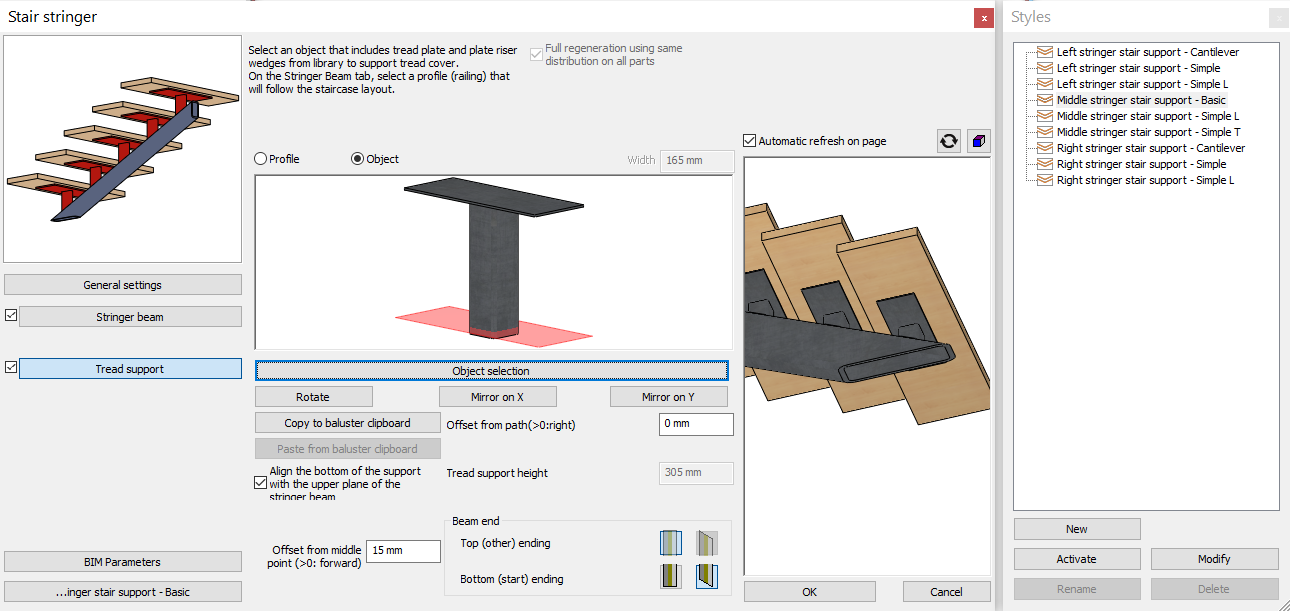

You can edit general settings, the stringer beam properties and

tread support.

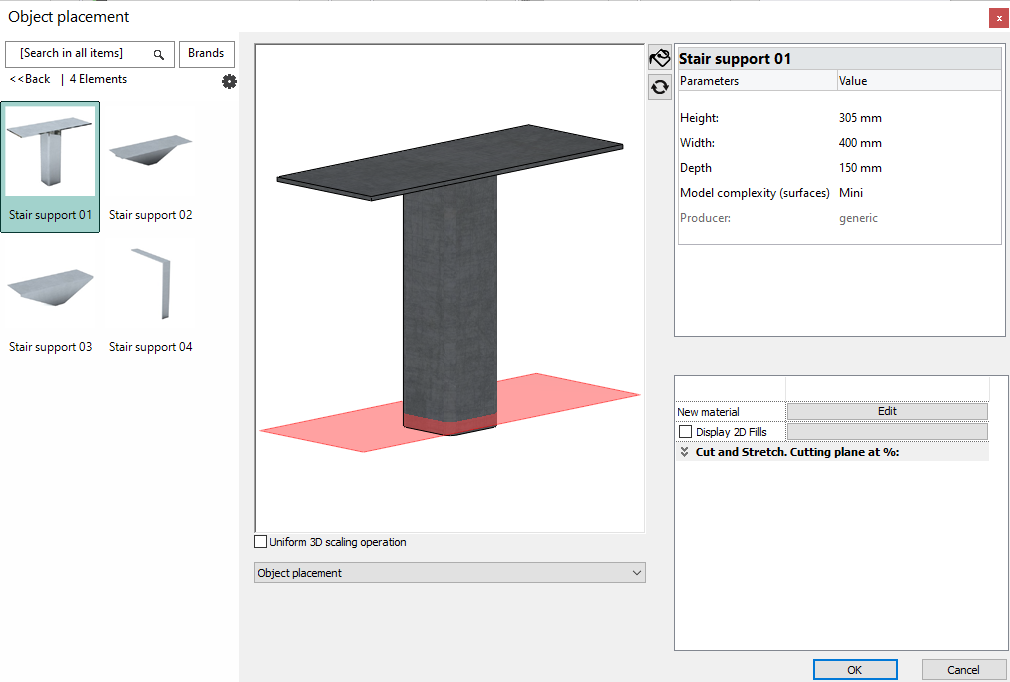

You can choose factory objects from the library or downloaded objects. Click on the Object Selection button.

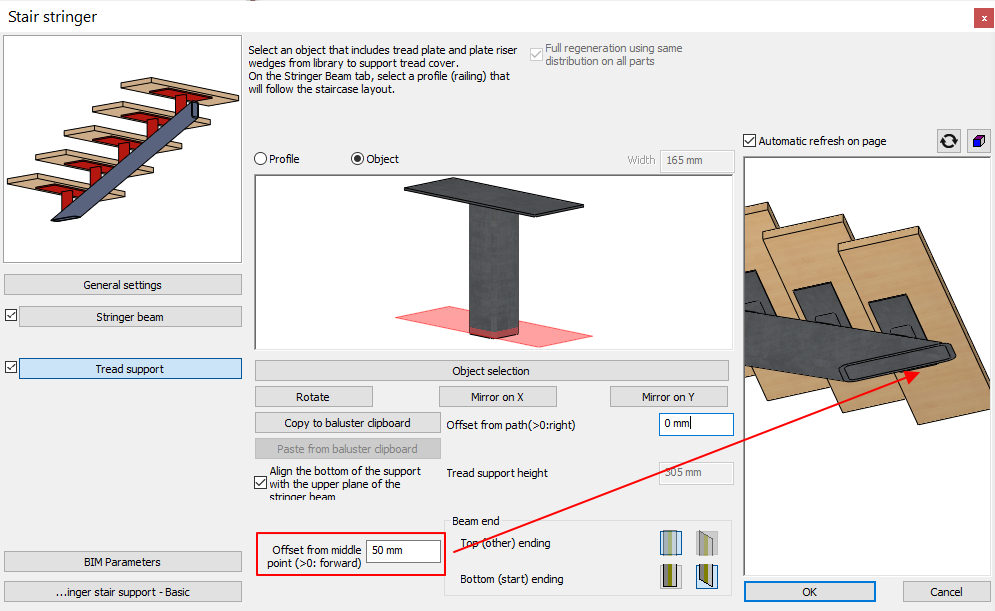

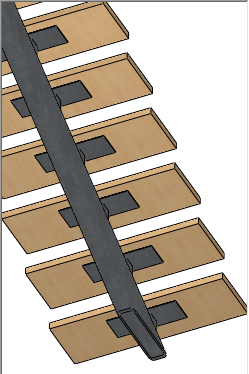

The position of the support in relation to the step can be specified from step middle:

Built-in types:

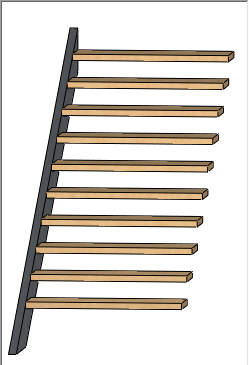

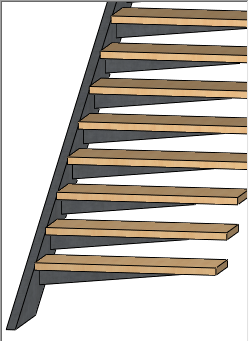

Left stringer stair support - Cantilever
Left stringer stair support - Simple
Left stringer stair support - Simple L
Middle stringer stair support - Basic
Middle stringer stair support - Simple L
Middle stringer stair support - Simple T

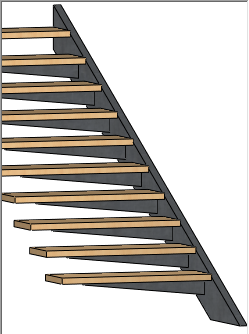

Right stringer stair support - Cantilever
Right stringer stair support - Simple
Right stringer stair support - Simple L
