Egyenlő távolságok – ARCHLine.XP

A terven az elemeket gyakran egyenletes térközökben kell elhelyezni. Ezek a parancsok segítenek pontosan felosztani a teret a kiválasztott elemek között.

A parancs helye: Szerkesztés - Igazitás- Egyenlő távolságok, X, Y, XY.

1. Jelölje ki az egyenlőtlenül elszórt elemeket a rajzon.

2. Három igazítási lehetőség közül választhat. A teret vízszintesen vagy függőlegesen oszthatja el, illetve

a két legtávolabbi elem irányában.

Egyenlő távolságok X

Míg az első és az utolsó elem a helyén marad,
eltolja a közbenső elemeket úgy, hogy egyenlő távolságra legyenek X irányban.

Egyenlő távolságok Y

Míg az első és az utolsó elem a helyén marad,
eltolja a közbenső elemeket úgy, hogy egyenlő távolságra legyenek Y irányban.

Egyenlő távolságok XY

Míg az első és az utolsó elem a helyén marad,
mozgassa el a közbenső elemeket úgy,
hogy az első és az utolsó elem közötti irányban egyenlő távolságra legyenek.

Példák:

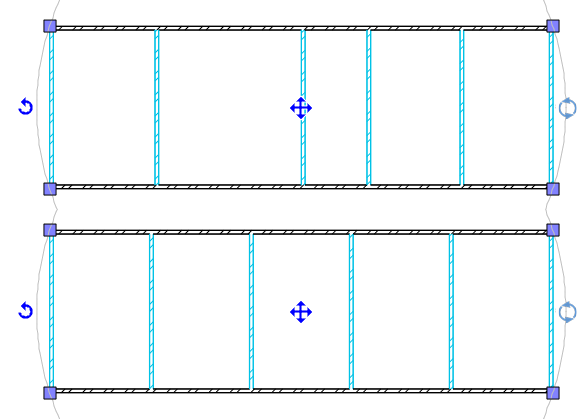

Egyenlő távolságok vízszintesen:

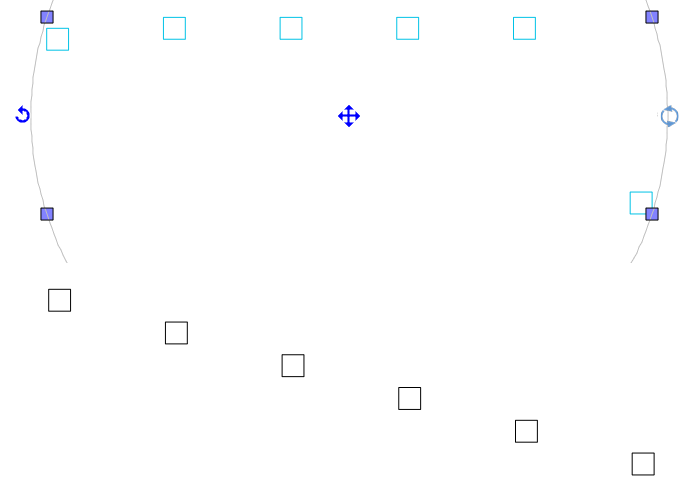

Egyenlő távolságok XY:
