A hálók a szerkezeti elemek (szerkezeti oszlopok és falak) igazításának jelölésére szolgálnak az épülettervben.
A hálók egy hálóvonalból és egy háló szimbólumból (cimke) állnak. A háló szimbólumok helye testreszabható.
A hálóvonal szimbólumát áthelyezheti és módosíthatja a címke tartalmát.
A háló kézi módosítása hasznos lehet például, ha nem szabályos hálóvonalakat ad hozzá.

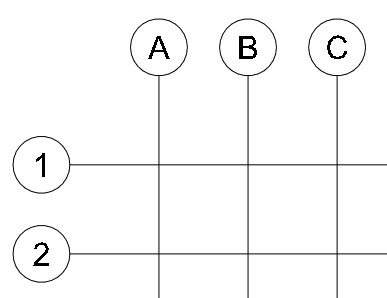

| Alapbeállítás | |

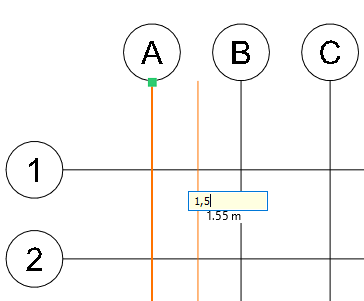

| Másolás 1.5 m. | |
| Az új háló vonal létrejön. | |

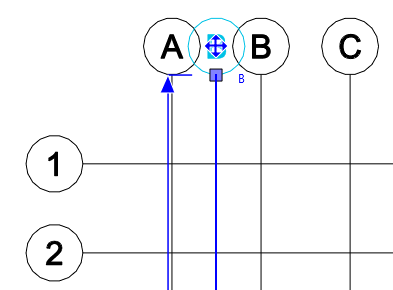

| Kattintson a horgonyra a háló szimbólum mozgatásához. | |

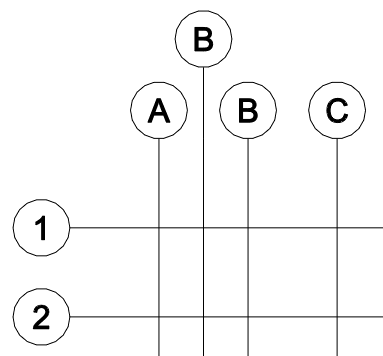

| Áthelyezett hálóvonal kiterjesztés. | |

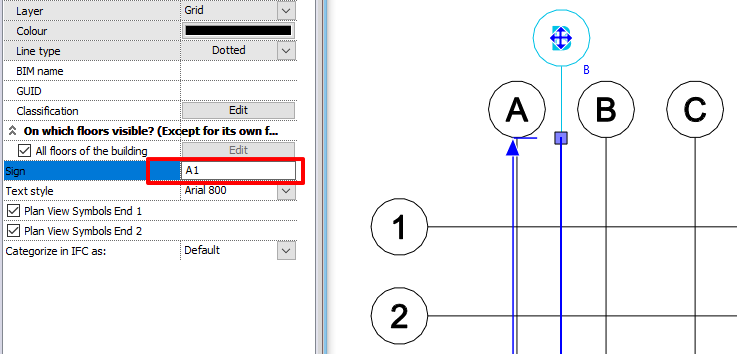

| A címke szöveg szerkesztéshez válassza ki a hálóvonalat. Adja meg a címke értékét majd ENTER. | |
| Szöveg szerkesztés készen van. | |

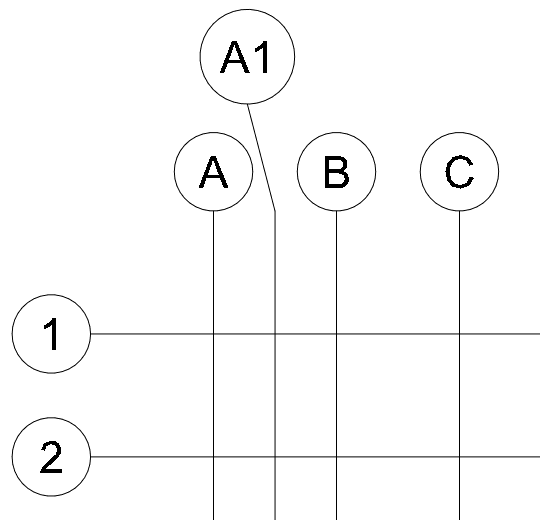

| A hálóvonal hosszabbítás áthelyezve a megfelelő helyre. |
