Lehetőség van építészeti vagy tartószerkezeti oszlopok elhelyezésére az épület aktiv szintjén. Ezek az oszlopok elhelyezhetők a falba, ettől kezdve a fallal egy szerkezeti elemet fognak alkotni.
Az oszlop általános tulajdonságait az Épület menü – Tulajdonságok – Oszlop párbeszédablakban tudja beállítani.
Profilkiválasztás
Az oszlopot a keresztmetszeti profilja jellemzi. Először határozza meg a keresztmetszeti profilt a Profil könyvtárból gombra kattintva vagy az Egyedi profil gombra kattintva hozzon létre egyedi profilt az alaprajzi rajzon.
Referenciapont
Kiválaszthatja az elem elhelyezési referenciapontját. Az aktív pont piros, a nem aktív referenciapontok zöld színnel jelennek meg. Új elhelyezési referenciapont kiválasztásához kattintson az egyik zöld pontra.
Rajzi megjelenítés
A párbeszédablak felső részében beállíthatja az általános tulajdonságokat: szín, fólia, vonalvastagság, vonaltípus, megjelenítési sorrend.
Egyéb megjelenítési tulajdonságok:
Mely szinteken látható?
Kapcsolja be a Minden szinten opciót, ha minden szinten láttatni akarja az oszlopot, vagy használja a hármaspont gombot a kívánt szintek kiválasztásához. Ez az opció csak a már elhelyezett oszlopok esetében áll rendelkezésre.
Sraffozás
Kapcsolja be ezt az opciót és használja a hármaspont gombot a sraffozás tulajdonságainak beállításához, ha azt szeretné, hogy az oszlop sraffozva jelenjen meg az alaprajzon.
Test anyaga
Ez határozza meg az oszlop testének anyagát. Az anyag nevére/ikonjára kattintva kiválaszthatja a megfelelő anyagot az Anyagok könyvtárból.
Palást anyaga
Ez határozza meg az oszlop felületének az anyagát. Az anyag nevére/ikonjára kattintva kiválaszthatja a megfelelő anyagot az Anyagok könyvtárból.
Egyéb paraméterek
Állítsa be az oszlop következő tulajdonságait:
Relatív magasság
Az aktuális emelet 0 szintjéhez viszonyított magasság
Magasság
Az oszlop magassága
Dőlésszög
Az oszlop dőlésszöge a dőlésiránynak megfelelően
Dőlésirány
A dőlésirány határozza meg, hogy az előző mezőben beállított dőlésszög milyen irányban dönti el a testet. Az eredmény az alaprajzon nem látszik, csak a 3D-s nézeten, hiszen az alaprajzon csak a szimbolikus megjelenés történik.
Forgatás szöge
Megadhatja az elhelyezéskor használatos forgatás szögét a Z tengely körül. Ez a forgatás hatással van az alaprajzra is. Ha itt nem adja meg a forgatás szögét, ezt még az elhelyezéskor is megteheti.
Helyezze a falba
Automatikusan beleilleszti a falba az oszlopot, kivágva annak helyét a falból. Így az alaprajzon a program nem jeleníti meg a falsraffozást és a fal kontúrját az oszlop „mögött”. A falba illesztett objektum ugyanolyan kapcsolatban van a födémekkel és tetőkkel, mint az azt tartalmazó fal. Az így elhelyezett objektum a fal részévé válik, tehát, ha a fal törlődik, törlődik az objektum is.
Csak a helyét képezze a falban
Automatikusan beilleszti az objektumot a falba, de a 3D-s nézeten kivonja az objektumot a falból, azaz csak a helyét képezi. Az opció csak a Helyezze a falba opció bekapcsolása után aktív.
Ezzel a módszerrel könnyen ki lehet alakítani a falban szellőzőket, kürtőket, gépészeti strangokat.
A falról kért mennyiségi számításoknál a program az így kialakított „oszlophelyeket” kivonja a fal térfogatából.
Födém-tető vágás
A parancs ugyanúgy működik, mint a fal esetében.
Kapcsolja be az opciót:
Ha a 3D építés párbeszédablakban a Fal-födém-tető vágás opció bekapcsolt állapotban van, akkor azok a födémek és tetők, amelyeknél kérte a vágást, a fallal együtt elvágják az oszlopokat is. Az eredmény független attól, hogy az oszlop a fal része-e.
Szigetelés hozzáadása
A szigetelés vastagsága és anyaga megadható.
Áttörés – bemélyedés – toldalékAz előzőeken kívül lehetőség van áttörés, bemélyedés és toldalék hozzáadására is. Kattintson az Áttörés – bemélyedés – toldalék melletti hármaspont gombra.
A hozzáadott elemek a párbeszédablakban egy listában jelennek meg. A listában aktuálisan kiválasztott rész az előnézeti ablakban megkülönböztetve jelenik meg, így könnyen azonosítható.
 |
Áttörés |
| Bemélyedés |
| Toldalék |
3D megjelenítése
Ha kikapcsolja ezt az opciót, akkor az oszlop modellje nem lesz látható a 3D ablakban.
Alsó (kezdő) végződés / Felső (másik) végződés / Végződések felcserélése
A hármaspont gombra kattintva meghatározhatja az oszlop alsó/felső végződését a Gerenda végződés párbeszédablakban. Ha nem alkalmazza az Alsóval (kezdővel) megegyező opciót a Felső (másik) végződésre, akkor lehetőség van a végződések felcserélésére a Végződések felcserélése mellett lévő hármaspont gombra kattintással.
 |

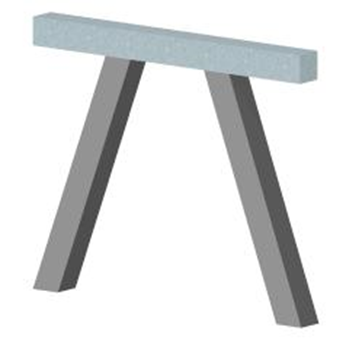

Ferde oszlopok vízszintes végződéssel |
 |
Elhelyezés domborzaton
Az oszlopot nem csak építészeti szinten, emeleten, hanem domborzaton is elhelyezheti.
- A párbeszédablak bezárása után válasszon ki egy domborzatot, aminek a magasságát a program lekéri.
- Helyezze el az oszlopot.
A program az oszlopot ráhelyezi a terepre a lekért pont magasságában.
Mátrix
A mátrix gombra kattintva lehetőség van arra, hogy egyszerre több oszlopot helyezzen el mátrix alakban.
Az Értékkel opciót választva megadható a mátrix elemeinek a száma és a köztük levő távolság.
A Grafikus opció esetén a megadott számú elemeket úgy helyezi el a program, hogy a mátrix teljes szélességét, magasságát, illetve az oldal irányát grafikusan kell megadni.
Az Elhelyezés egyesével opciót választva vissza lehet állítani az egyenkénti elhelyezésre.
BIM paraméterek
Kattintson a BIM paraméterek gombra az oszlop BIM paramétereinek kezeléséhez.
