Tárolóbútorok tervezése

A Konyha és tárolóbútorok eszközök segítségével alakban és méretben is tökéletesen igazodó bútorokat alkothat.
A Bútorfront, korpusz és munkalap parancsokkal elkészíthet egy teljes bútorcsaládot alsó és felső szekrényekkel, munkalappal és kiegészítő berendezési elemekkel.

A Korpusz eszközzel a bútorok részletes modelljét lehet elkészíteni.
Funkció elérhetősége: Épület – Tárolóbútorok – Korpusz

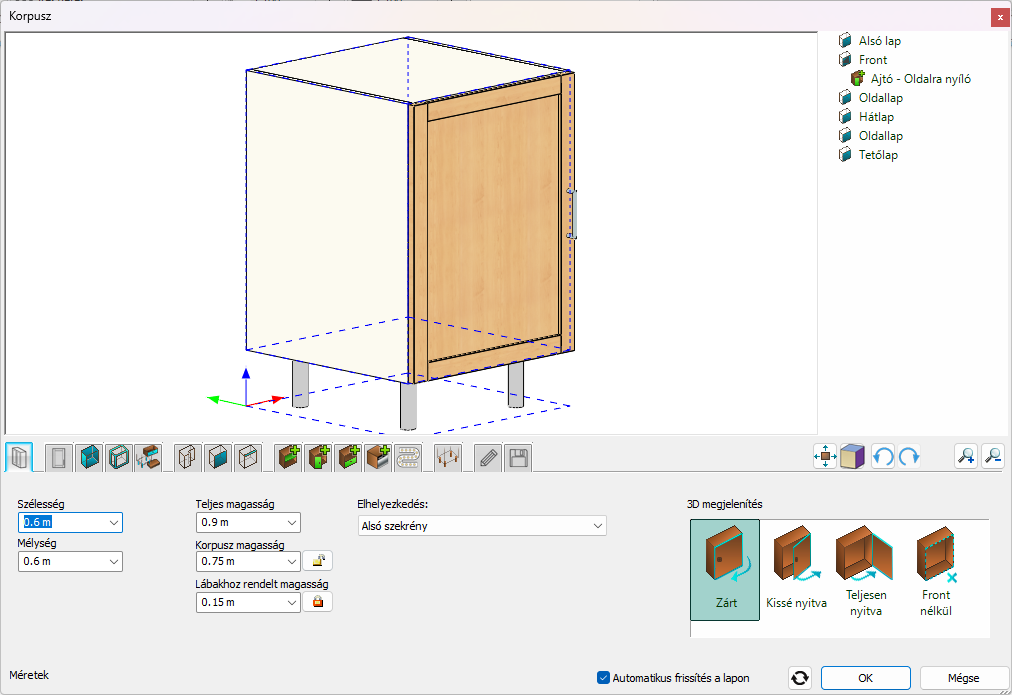

A Korpusz párbeszédablak felépítése a következő:
- A párbeszédablak felső részében a modell előnézete látható.
- A párbeszédablak alsó részében a modellt lehet szerkeszteni és az előnézet módját meghatározni.

Szerkesztési és mentési lapok:

	Általános befoglaló méretek és magasságok.
	Alapértelmezett front és fogantyú.
	Alapértelmezett határoló bútorlapok.
	Alapértelmezett élcsatlakozások.
	Alapértelmezett fiók, polc és láb beállítások.
	Egyedi korpusz formák kiválasztása.
	Korpusz határoló felületek egyéni beállítása.
	Egyedi él beállítások a lapok csatlakozásához.
	Polcok
	Ajtók az osztásokba vagy a szekrény frontjára.
	Fiókok.
	Beépített konyhagépek vagy egyéb kiegészítők elhelyezése.
	LED világítás
	Egyedi lábak beállítása.
	Általános beállítások az alaprajzi megjelenítéshez.
	Mentés az objektumkönyvtárba

Minden egyes lapon további fül(ek) találhatók a további szerkesztési funkciókhoz.

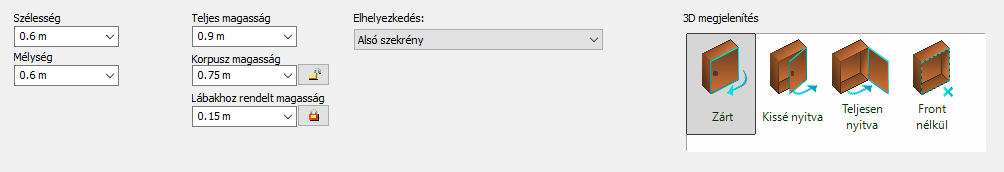

Általános befoglaló méretek és magasságok
A bútor  befoglaló méreteit adhatja meg ezen a lapon, továbbá meghatározhatja a bútor funkcióját arra az esetre ha az automatikus kiosztás eszközzel kívánja elhelyezni.

A Szélesség (a), Mélység (b) és Korpusz magasság (c) értékek a korpusz oldallapok külső síkjai által határolt forma méretei. Az így meghatározott formába nem számítanak bele a lábak, a lábbakkal együtt mért magasság a Teljes magasság (d). Nem számítanak bele a fenti formába a rázáródó frontok. Nem számítanak bele a fenti formába a közézáródó frontok elülső síkja elé kerülő elemek (pl. fogantyúk) sem.

Alapértelmezett front és fogantyú
Alapértelmezett front
Alapértelmezett frontként választhatunk Bútorfront típusú elemet, vagy bármilyen más objektumot is. Minden ajtón, fiókon ill. beépített konyhagépen ez a front kerül ábrázolásra, kivéve, ha az adott elemnél egyedi frontot adunk meg.
- Ajtó típusa. Ez a kapcsoló akkor válik láthatóvá, ha alapértelmezett frontként egy Bútorfront elemcsaládot választunk ki. Segítségével megadható, hogy egy elemcsalád melyik tagja (üvegezett vagy tömör) legyen az alapértelmezett front.

Alapértelmezett fogantyú
Alapértelmezett fogantyúként bármilyen objektumot választhatunk. Minden ajtón, fiókon ill. beépített konyhagépen ez a fogantyú kerül ábrázolásra, kivéve, ha az adott elemnél egyedi fogantyút adtunk meg.

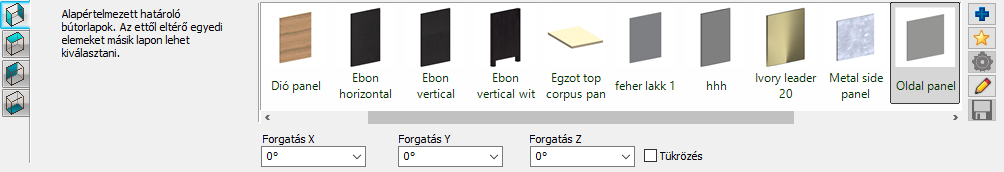

Határoló bútorlapok
Alapértelmezett határoló lapként választhatunk Bútorfront típusú elemet vagy bármilyen más objektumot is. A frontok kivételével a korpusz minden oldalán az itt kiválasztott lapok kerülnek ábrázolásra, kivéve, ha az adott lapnál egyedi objektumot adtunk meg.

Oldallap
A korpusz oldalsó lapjai. Ha a Tetőlap, Hátlap vagy Alsó lap nincs megadva, akkor ezeken a helyeken is az oldallap kerül ábrázolásra.
Tetőlap
Ha az Oldallap beállítás érvényes a tetőlapra is kapcsoló ki van kapcsolva, az oldallaptól eltérő alapértelmezett tetőlapot adhatunk meg. Minden tetőlapon ez az objektum kerül ábrázolásra, kivéve, ha az adott lapnál egyedi objektumot adtunk meg.
Hátlap
Ha a Hátlap beállítás érvényes a tetőlapra is kapcsoló ki van kapcsolva, az oldallaptól eltérő alapértelmezett hátlapot adhatunk meg. Minden hátlapon ez az objektum kerül ábrázolásra, kivéve, ha az adott lapnál egyedi objektumot adtunk meg.
Alsó lap
Ha az Alsó lap beállítás érvényes a tetőlapra is kapcsoló ki van kapcsolva, az oldallaptól eltérő alapértelmezett alsó lapot adhatunk meg. Minden alsó lapon ez az objektum kerül ábrázolásra, kivéve, ha az adott lapnál egyedi objektumot adtunk meg.

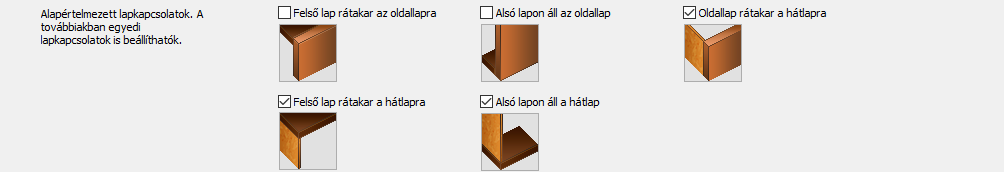

Alapértelmezett élcsatlakozások
Az oldallapok között alapértelmezett élcsatlakozásokat lehet ezen a lapon megadni.

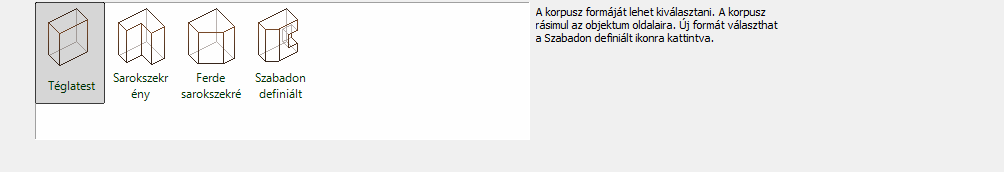

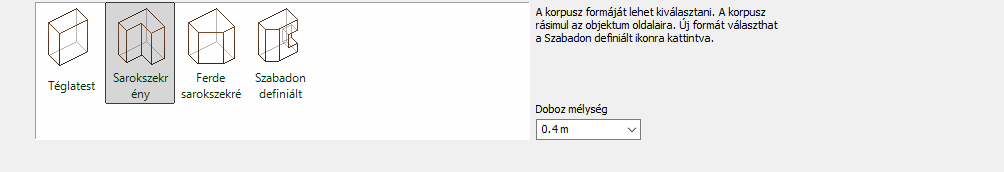

Korpusz formák
Egy korpusz formájának meghatározásakor választhatunk előre definiált formák közül (téglatest, L alakú sarokbútor, ötszög alakú sarokbútor), vagy megadhatunk egyedi formát is.
Alapértelmezett a téglatest alakú forma.

Sarokszekrény forma.
A sarokszekrény mélységét (m) a Doboz mélység értékkel lehet beállítani.

Egyedi forma. Egyedi formaként bármely olyan objektumot kiválaszthat, amely egyetlen 3D testből áll.

Válasszon egy egyedi formát az Egyedi forma lapon. (Ha újra az alapértelmezett formák közül szeretne választani, ezt a Korpusz forma lapon tehet meg.)

Amennyiben egy osztásokkal rendelkező szekrény esetében változtatja meg a korpusz formáját, megjelenik egy kérdés, amelyet megválaszolva eldöntheti, hogy kívánja-e megtartani a már létező felosztásokat, avagy egy teljesen új, osztások nélküli bútorkorpuszt kíván alkotni.

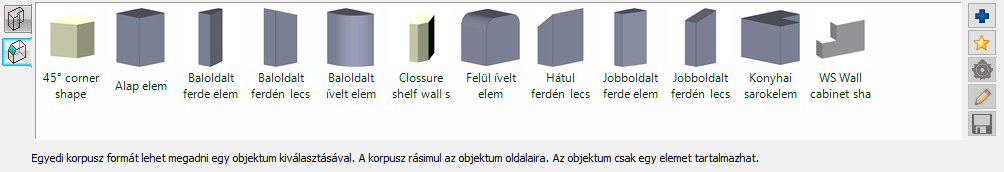

Egyedi korpusz forma
Amennyiben a Korpusz formák választható lehetőségei közül a Szabadon definiált alakot választotta, megjelenik az egyedi formákat felsoroló lista.

Az alapértelmezett Egyedi formák listában a megjelenő alaptestek mellé tetszőleges, egyénileg készített testeket is felvehet a programban található objektumok közül.



Korpusz határoló felületek egyéni beállítása.

Ezen a lapon a korpuszformát határoló lapokat lehet egyesével beállítani. A formát határoló lapokat az előnézeti ablakban a modellre való kattintással vagy a lapozóval  lehet kiválasztani. Az alábbi beállítások a kiválasztott lapra vonatkoznak.

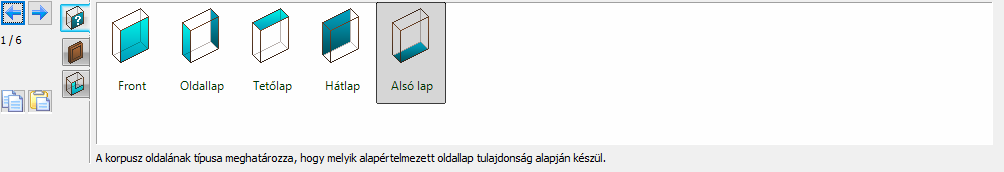

 Oldallap szerepe

A korpuszforma egy-egy oldalának szerepét lehet itt beállítani: Az oldal lehet

• front (amelyen osztásokat, fiókokat, polcokat stb. helyezhetünk el)
• oldallap
• tetőlap
• hátlap
• alsó lap (amelyen lábakat lehet lehelyezni).

A korpusz oldalának típusa meghatározza, hogy melyik alapértelmezett oldallap tulajdonság alapján készül.

Az előnézeten szaggatott pirossal vonallal kiválasztott bútorlap típusa jelenik meg kijelölve a listában. Ha módosítani szeretné a típust, egyszerűen kattintson a listában egy másik lap típusra.

A bal oldalt látható balra és jobbra mutató nyilak segítségével lapozhat a korpusz különböző lapjai között.

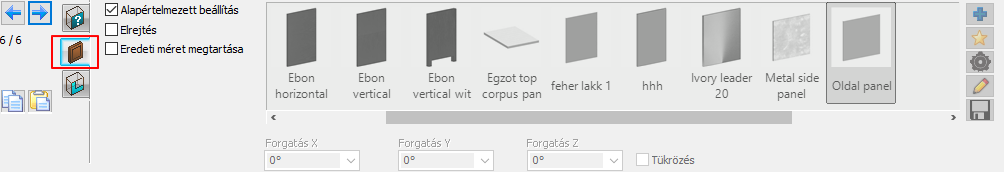

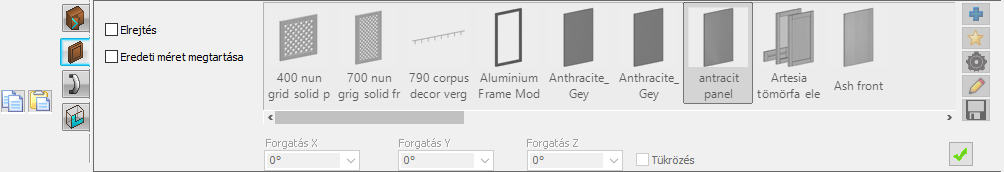

Egyedi oldallap

Itt lehet beállítani az kiválasztott oldallap alapértelmezett beállítástól eltérő egyedi viselkedését.

Alapértelmezett beállítás

Az alapértelmezett beállítás kapcsoló bekapcsolt állapotában nem választható egyéni panelbeállítás, a panel megjelenése az alapértelmezett beállításoktól függ. Ha az Alapértelmezett beállítás kapcsoló kikapcsolt állapotú, akkor az így elérhetővé váló listában tetszőleges panelt választhat.

Elrejtés

Az Elrejtés kapcsolót engedélyezve a választott egyéni panel nem jelenik meg. Kikapcsolt állapotban a kiválasztott panel jelenik meg a kiválasztott oldalon.

Eredeti méret megtartása

A kapcsolót engedélyezve a kiválasztott elem nem igazodik a korpusz méretéhez, hanem az eredeti méretét megtartva jelenik meg.

Forgatás X

A kiválasztott elem az origójánál fogva előre, vagy hátra dől a megadott szög értékének megfelelő mértékben.

Forgatás Y

A kiválasztott elem az origójánál fogva jobbra, vagy balra dől a megadott szög értékének megfelelő mértékben.

Forgatás Z

A kiválasztott elem az origóján átmenő függőleges tengely mentén jobbra, vagy balra fordul el a megadott szög értékének megfelelő mértékben.

Tükrözés

A kapcsolót engedélyezve a kiválasztott elem eredetijének tükrözött változata jelenik meg.

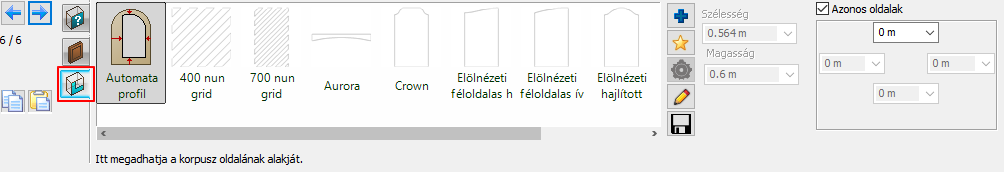

Oldallap elölnézeti profilja

Itt a kiválasztott oldallap alakját (elölnézeti profilját) módosíthatja.



Egyedi élbeállítások
Ezen a lapon a korpuszformát határoló éleket lehet egyesével beállítani. A formát határoló éleket az előnézeti ablakban az élre való kattintással vagy a lapozóval lehet kiválasztani. Az alábbi beállítások a kiválasztott élre vonatkoznak.

	Közézáródó – A csatlakozást úgy alakítjuk ki, hogy a találkozó lapok közül az egyiket a másik belső síkjához igazítjuk.
	Rázáródó – A csatlakozást úgy alakítjuk ki, hogy a találkozó lapok közül az egyiket a másik belső síkjához igazítjuk.
	Letörés – A csatlakozást úgy alakítjuk ki, hogy a lapok mindkét csatlakozó lap élét a szögfelező mentén levágjuk,
	Egyedi – Ezt a csatlakozást akkor használjuk, ha a találkozó lapok már tartalmazzák a helyes csatlakozáshoz szükséges honyokat. Ebben az esetben mindkét csatlakozó lap teljes méretben, módosítás nélkül kerül ábrázolásra,



Polcok
Itt lehet a bútor frontján osztásokat elhelyezni, módosítani ill. törölni.
Polcok helyzete
Ezen a lapon lehet megadni, hogy az osztások hol helyezkedjenek el a korpusz belsejében.

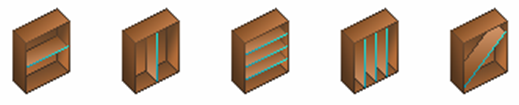

- Osztások típusa – beállíthat vízszintes, függőleges, több vízszintes, több függőleges ill., ferde osztást.

Amennyiben a több vízszintes ill. a több függőleges osztást helyez el, a létrejövő polcok azonosak lesznek, azokat egy egységként lehet csak megváltoztatni.
- Polc / Csak osztás, polc nélkül – lehetőség van valódi polcot (vastagsággal, anyaggal) ill. logikai (test nélküli) osztást létrehozni.


Csak osztás, polc nélkül

Utóbbira pl. egy olyan alsószekrény kialakításakor van szükség, amelybe az ajtóval zárható rész fölé még egy fiókot is szeretnénk lehelyezni – ilyen esetben a frontot egy vízszintes osztással előbb ketté kell osztani, ezek után lehet a felső mezőbe fiókot, az alsóba ajtót elhelyezni.

- Pozíció – amennyiben nem többszörös osztást választottunk, itt az osztás helyzetét adhatjuk meg. A lakat gombokkal azt lehet befolyásolni, hogy a bútor méretének megváltoztatásakor az osztás hogyan viselkedjen: a lelakatolt távolság érték méretváltozáskor változatlan marad, amennyiben nincs egyik távolság sem lelakatolva, méretváltozáskor a két oldaltól való távolság aránya marad változatlan.

Osztás középen

Osztás felülről 20 cm-re

Osztás alulról 20 cm-re
- Kiosztás – amennyiben többszörös osztást választottunk, itt az osztások helyzetét adhatjuk meg.
- Felosztás a fronton – itt azt lehet beállítani, hogy a polcok elhelyezésénél a polcok közötti távolságokat vagy az osztások elé kerülő frontok méretét vegyük alapul.

	Felosztás a polcközök alapján: a pozíció vagy kiosztás meghatározásakor alkalmazott méretek a polcok közötti távolságokat jelentik. Egyenletes kiosztás esetén a polcközök egyformák lesznek.
	Felosztás a fronton: a pozíció vagy kiosztás meghatározásakor alkalmazott méretek a polcok elé kerülő frontok méreteit jelentik. Egyenletes kiosztás esetén a polcközök nem lesznek egyformák.

- Rázáródó front igazítása – a polcok elé kerülő frontokat lehet itt a polcok tetejéhez, középvonalához vagy aljához igazítani. Lehetőség van Egyedi eltolás használatára is.

	Polc tetejéhez
	Polc középvonalához
	Polc aljához
	Polc aljához, pozitív egyedi eltolással

Egyedi polc
Itt lehet beállítani a kiválasztott polc alapértelmezett beállítástól eltérő egyedi viselkedését.

Polc elölnézeti profilja
Itt a kiválasztott polc alakját (felülnézeti profilját) módosíthatja.

Ajtók
Itt lehet a bútor frontján ajtókat elhelyezni, módosítani ill. törölni.

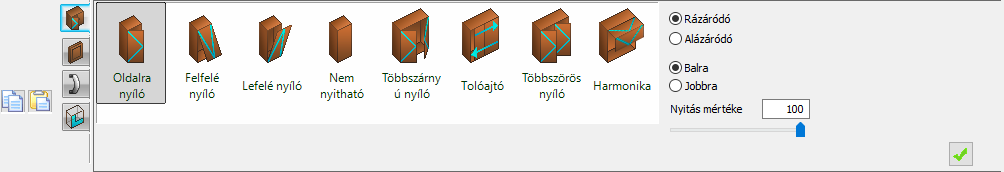

Nyitás iránya

Ezen a lapon lehet megadni az ajtók nyitását.
- Nyitás – beállíthat oldalra nyíló, felfelé nyíló, lefelé nyíló, nem nyitható (fix), többszárnyú nyíló ajtókat, tolóajtót, többszörösen nyíló ajtót és felfelé nyíló harmonika ajtót.
Amennyiben olyan ajtót készít, amely több ajtószárnnyal rendelkezik, a létrejövő szárnyak azonosak lesznek, azokat egy egységként lehet csak megváltoztatni.
- Nyitás jobbra / balra – az oldalra nyíló ajtóknál megadhatja, hogy azok jobbra, vagy balra nyíljanak
- Rázáródó / Alázáródó ajtó – Rázáródó ill. alázáródó frontok
- Nyitás mértéke – az ajtó nyithatóságát lehet itt beállítani.

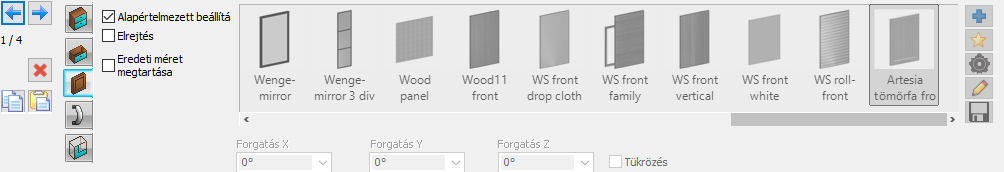

Egyedi ajtó
Itt lehet beállítani a kiválasztott ajtó alapértelmezett beállítástól eltérő egyedi viselkedését.

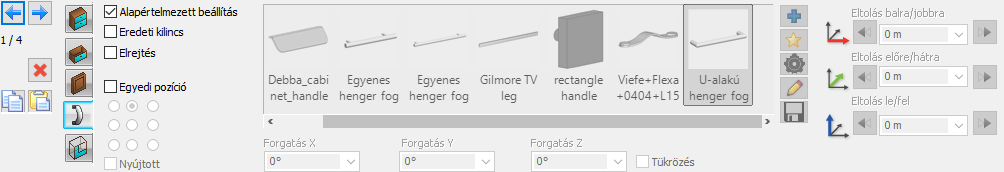

Fogantyú
Itt lehet beállítani vagy elrejteni a kiválasztott ajtón elhelyezendő fogantyút.

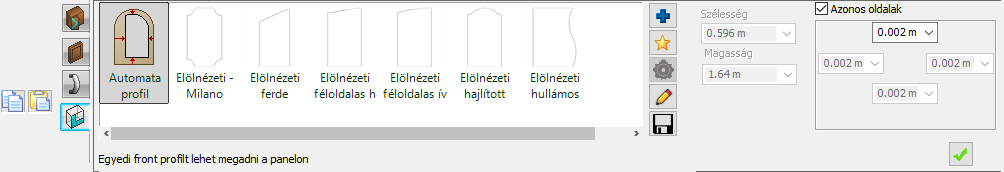

Ajtó elölnézeti profilja
Itt a kiválasztott ajtó alakját (elölnézeti profilját) módosíthatja.

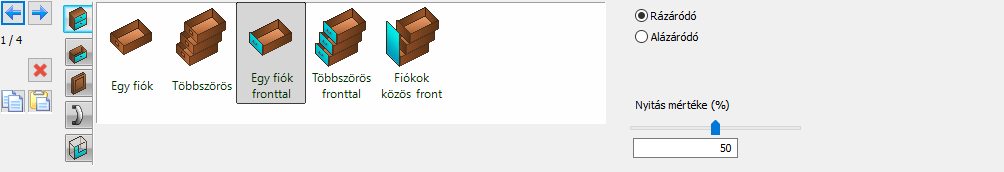

Fiókok
Itt lehet a bútor frontján fiókokat elhelyezni, módosítani ill. törölni.
- Fiók típusa – beállíthat fronttal rendelkező vagy front nélküli ill. egyetlen fiókot vagy több fiókból álló fiókcsoportot.

Amennyiben több fiókból álló fiókcsoportot készít, a létrejövő fiókok azonosak lesznek, azokat egy egységként lehet csak megváltoztatni.
- Kiosztás – amennyiben többszörös osztást választottunk, itt az osztások helyzetét adhatjuk meg.
- Rázáródó / Alázáródó fiókfront – Rázáródó ill. alázáródó frontok.
- Nyitás mértéke – a fiók nyithatóságát lehet itt beállítani:

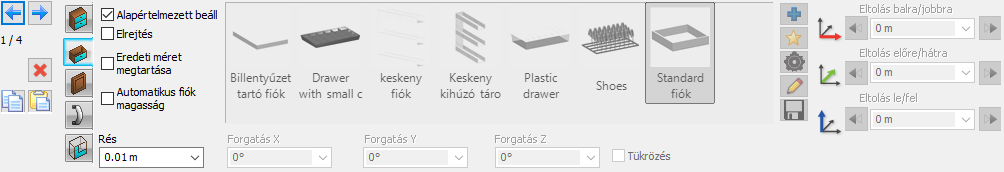

Egyedi fiók
Ezen a lapon a kiválasztott fiók alapértelmezettől eltérő egyedi viselkedését lehet beállítani.
- Rés – a fiók objektum és a határoló oldallapok ill. osztások között távolságot lehet itt beállítani, alul ill. oldalt.

Egyedi fiókfront
Amennyiben fronttal rendelkező fiókot használunk, itt lehet beállítani a kiválasztott fiók frontjának alapértelmezett beállítástól eltérő egyedi viselkedését.

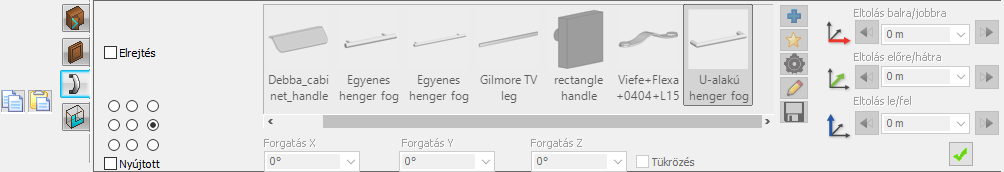

Fogantyú
Amennyiben fronttal rendelkező fiókot használunk, itt lehet beállítani a kiválasztott fiókon elhelyezendő fogantyút. Az egyedi pozició 9 helyzetébe a fogantyú áthelyezhető.

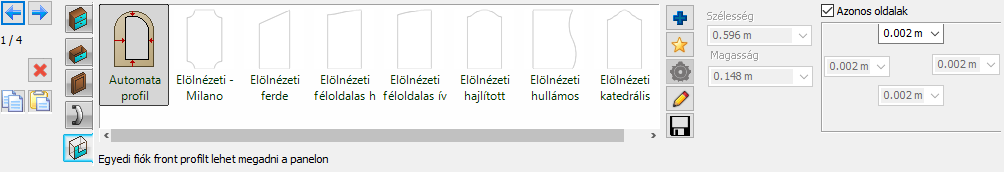

Fiókfront elölnézeti profilja
Amennyiben fronttal rendelkező fiókot használunk, itt a kiválasztott fiókfront alakját (elölnézeti profilját) lehet módositani.

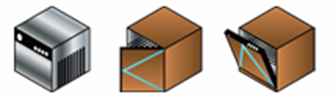

Beépített konyhagépek vagy egyéb kiegészítők
Itt lehet a bútor frontján konyhagépeket elhelyezni, módosítani ill. törölni.

Konyhagép kiválasztása
Ezen a lapon lehet a konyhagépeket kiválasztani. Ha nem használunk egyedi beállításokat, a kiválasztott objektum úgy kerül elhelyezésre, hogy annak szélességét, magasságát él mélységét a rendelkezésre álló helyhez igazítjuk.
- Rés – a konyhagép objektum és a határoló oldallapok ill. osztások között távolságot lehet itt beállítani, alul, felül ill. oldalt.

Konyhagép front

Itt lehet beállítani, hogy a kiválasztott konyhagép elé kerüljön-e front.
- Front típusa – beállíthat front nélküli konyhagépet vagy oldalra ill. lefelé nyíló ajtókkal rendelkező beépített gépet.

- Rázáródó / közézáródó front – a rázáródó ill. közézáródó front.
- Nyitás jobbra / balra – az oldalra nyíló ajtóknál megadhatja, hogy azok jobbra, vagy balra nyíljanak.
- Nyitás mértéke – az ajtó nyithatóságát lehet itt beállítani.

Egyedi front
Amennyiben fronttal rendelkező konyhagépet használunk, itt lehet beállítani a kiválasztott fiók frontjának alapértelmezett beállítástól eltérő egyedi viselkedését.
Fogantyú
Amennyiben fronttal rendelkező konyhagépet használunk, itt lehet beállítani a kiválasztott fiókon elhelyezendő fogantyút.
Front elölnézeti profilja
Amennyiben fronttal rendelkező konyhagépet használunk, itt a kiválasztott front alakját (elölnézeti profilját) módosíthatja.



LED világítás

A LED szalag a kiválasztott korpusz összetevőhöz tartozik, annak helyzetéhez képest lehet az X, Y, Z koordinátákkal a pozícióját grafikusan vagy számokkal megadni. A LED panelen a ceruza ikonra kattintva megjelenik a LED dialóg, ahol a LED fény tulajdonságait lehet szerkeszteni. A korpusz panelen a fény tulajdonságai csak láthatóak, de nem szerkeszthetőek. A LED szalag lehet vízszintes, függőleges, vagy tetszőleges elhelyezkedésű. Az automatikus hossz megadásakor a hossz a fogadó elem hosszához alkalmazkodik az oldal elemek nélkül.



Lábak

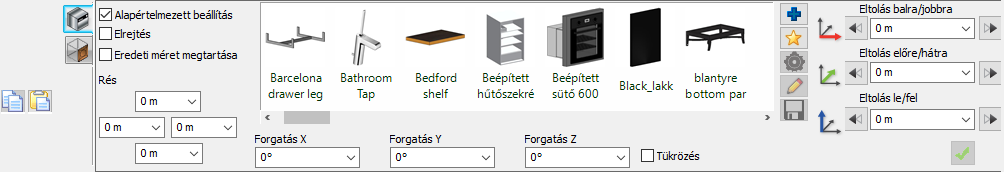

Ez a lap szolgál az egyedi bútorlábak megadására. Tetszőleges objektumot adhat meg a bútor lábaként és a beállítások segítségével megadhatja a lábak kiosztásának módját.

Bútorlábak
Ezen a lapon lehet az Alapértelmezett fiók, polc és láb lapon megadott bútorlábakat egyedileg beállítani.
- Alapértelmezett beállítás esetén az Alapértelmezett fiók, polc és láb lapon megadott objektum és azok beállításai maradnak érvényben. Ha nincs bekapcsolva ez az opció, akkor lehetőség van egyedi lábat megadni egy objektum kiválasztásával, amelyet tetszőlegesen tükrözhet, forgathat és eltolhat az alapértelmezett lábkiosztáshoz képest.
- Eredeti méret megtatása esetén az objektum az eredeti méretével, tehát nem a megadott lábmagasságnak megfelelő mérettel jelenik meg.
- Elrejtés esetén lehetőség van egyedileg elrejteni egy lábat.
- A bal és jobb nyilakkal lehet váltani az egyes lábak között.

Bútorláb kiosztás
Ezen a lapon lehet meghatározni azt a profilt, amelynek sarokpontjain a lábak elhelyezkednek.
- Automata profil esetén a bútor alsó lapjának alakja határozza meg a profilt.
- Egyedi profil esetén lehetőség van egyedi profil megadására vagy módosítására.
- A már meglévő könyvtári profilok közül is választhat egyet.
- A megadott profilokat lehetőség van átméretezni.

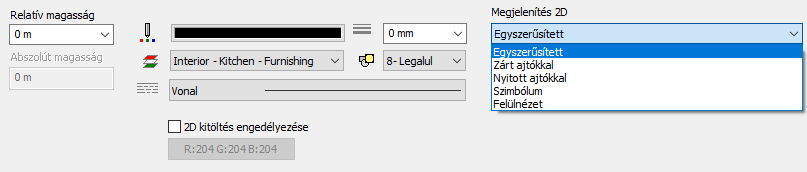

Általános beállítások az alaprajzi megjelenítéshez.
Ez a lap szolgál a bútorfront általános beállításaihoz, mint a vonaltípus, vonalvastagság, szín, prioritás, relatív magasság. Az alaprajzi megjelenítés módjához válasszon a Megjelenítés 2D legördülő menü elemei közül.
- Egyszerűsített megjelenítés esetén egy téglalap jelképezi a bútorfrontot az alaprajzon.
- Felülnézet megjelenítés esetén a bútorfront térbeli modelljének felülnézete reprezentálja az alaprajzon a bútorfrontot.
- Szimbólum megjelenítés esetén egy könyvtári csoportot választhat a kedvencek közül vagy a meglévő könyvtári elemekből ( ) vagy módosíthatja a kiválasztott elem tulajdonságait ( ).



Mentés
Ezen a lapon a megszerkesztett aktuális elemet el tudja menteni a Mentés mint gombbal, vagy választani tud a kedvencek vagy a meglévő könyvtári bútorfrontok közül, hogy azokat módosítsa.
